Ford Fiesta VIII (2020-2021) – caixa de fusíveis

Ford Fiesta VIII (2020-2021) – caixa de fusíveis

Ford Fiesta – diagrama da caixa de fusíveis

Ano de fabrico: 2020, 2021.

Acendedor de cigarros (tomada de alimentação) fusíveis num Ford Fiesta estes são os fusíveis 83 Na caixa de fusíveis no compartimento do motor.

Localização

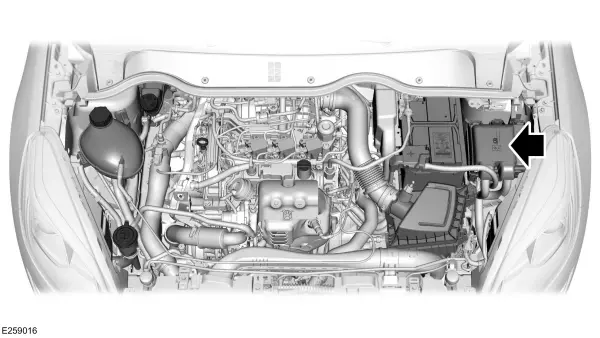

Caixa de fusíveis no compartimento do motor

Caixa de fusíveis no compartimento de passageiros
O porta-fusíveis está localizado atrás do porta-luvas do lado do passageiro.

Veículos fabricados de 14.10.2019 a 05.01.2020

Caixa de fusíveis no compartimento do motor

Número Amps [A] Descrição
1 – Não utilizado.
2 60 A Aquecedor de entrada de ar.
3 10 A Bocais aquecidos de lavagem do pára-brisas.
4 40 A Elemento de aquecimento do pára-brisas do lado esquerdo.
5 – Não utilizado.
6 30 A Arrancador.
7 40 A Motor do ventilador.
8 – Não utilizado.
9 60 A Módulo de controlo de velas de incandescência – Diesel.
10 – Não utilizado.
11 20 A Bloqueio da coluna de direcção.
12 10 A Embraiagem A/C.
13 – Não utilizado.
14 – Não utilizado.
15 – Não utilizado.
16 – Não utilizado.
17 5 A Módulo de controlo da unidade de potência.
18 10 A Volante aquecido.
19 5 A Sistema de direcção assistida electrónica.
20 – Não utilizado.
21 – Não utilizado.
22 – Não utilizado.
23 – Não utilizado.
24 – Não utilizado.
25 10 A Bomba de refrigeração;

Válvula de exaustão.
26 15 A Válvula de drenagem de vapor de combustível;

Sensor de posição da árvore de cames;

Sensor de controlo da pressão de injecção de combustível;

Válvula solenóide de controlo de geometria variável para lâminas de turbina de turbocompressores;

Válvula de desvio do radiador do sistema de recirculação dos gases de escape;

Válvula solenóide que controla a válvula de purga;

Sonda lambda aquecida.
27 20 A Módulo de controlo da unidade de potência.
28 15 A Obturador com grelha activa para entrada de ar;

Bomba de óleo;

Compressor do sistema A/C;

Válvula solenóide que controla a válvula sangradora;

Sensor de água combustível.
29 15 A Bobina de ignição;

Condensador de supressão de ruídos.
30 10 A Válvula de alívio de pressão do sistema A/C.
31 – Não utilizado.
32 30 A Módulo de controlo de sistemas corporais.
33 10 A Sistema de monitorização de pontos cegos;

Módulo de controlo de velocidade de cruzeiro;

Câmara de ajuda ao estacionamento frontal;

Câmara de ajuda ao estacionamento traseiro;

Módulo de controlo para o sistema de ajuda ao estacionamento activo.
34 10 A Bomba de fluido de transmissão.
35 10 A Faróis.
36 5 A Sistema de travagem antibloqueio.
37 – Não utilizado.
38 40 A Motor do ventilador.
39 – Não utilizado.
40 – Não utilizado.
41 20 A Assentos aquecidos.
42 – Não utilizado.
43 40 A Módulo de reboque de reboque.
44 40 A Elemento de aquecimento do pára-brisas do lado direito.
45 30 A Módulo da porta traseira esquerda.
46 5 A Ajuste do alinhamento dos faróis.
47 15 A Amplificador de áudio.
48 20 A Janela de telhado.
49 60 A Bomba com sistema de travagem antibloqueio.
50 60 A Ventilador de arrefecimento a alta velocidade.
51 20 A Bomba de fluido de transmissão.
52 10 A Conector de diagnóstico.
53 – Não utilizado.
54 30 A Módulo de porta traseira direita.
55 30 A Válvula do sistema de travagem antibloqueio.
56 5 A Interruptor para ligar/desligar o travão.
57 15 A Amplificador de áudio.
58 – Não utilizado.
59 40 A Módulo de controlo de sistemas corporais.
60 – Não utilizado.
61 – Não utilizado.
62 – Não utilizado.
63 – Não utilizado.
64 – Não utilizado.
65 – Não utilizado.
66 – Não utilizado.
67 – Não utilizado.
68 20 A Bomba de combustível.
69 20 A Aquecedor de combustível – Diesel.
70 – Não utilizado.
71 – Não utilizado.
72 – Não utilizado.
73 5 A Sensor de chuva.
74 30 A Motor limpador de pára-brisas.
75 – Não utilizado.
76 – Não utilizado.
77 25 A Aquecimento da janela traseira.
78 – Não utilizado.
79 20 A Sinal sonoro.
80 – Não utilizado.
81 25 A Aquecedor de combustível – Diesel.
82 15 A Bomba de lavagem da janela traseira.
83 20 A Mais leve;

Tomadas de alimentação adicionais na frente.
84 – Não utilizado.
85 40 A Ventilador de arrefecimento a baixa velocidade.
86 20 A Limpa-vidros traseiro.
87 – Não utilizado.
88 – Não utilizado.
89 – Não utilizado.
Caixa de fusíveis no compartimento de passageiros

Número Amps [A] Descrição
1 5 A Módulo de controlo para o sistema de segurança suplementar.
2 5 A Sensor interno de temperatura e humidade.
3 10 A Módulo de controlo para o sistema de ajuda ao estacionamento activo.
4 10 A Interruptor de ignição;

Botão de ignição.
5 20 A Interbloqueio;

Desbloqueio.
6 10 A Janela de telhado.
7 30 A Interruptor do espelho da mão direita;

Janelas eléctricas dianteiras à direita.
8 – Não utilizado.
9 5 A Luz indicadora de desconexão do airbag do passageiro;

Espelho retrovisor interior com função de auto-imagem.
10 10 A Conector de diagnóstico.
11 5 A Modem telemático.
12 5 A Módulo central de controlo de alarme.
13 15 A Fechaduras de abertura de portas para crianças;

Tampa de enchimento de combustível.
14 30 A Interruptor do espelho do lado esquerdo;

Janelas frontais accionadas electricamente do lado esquerdo.
15 15 A Não utilizado;

Volante aquecido;

Módulo de controlo dos faróis.
16 – Não utilizado.
17 15 A Controlo por voz;

Sistema de visualização de informação e electrónica de consumo;

Leitor de discos compactos.
18 – Não utilizado.
19 7,5 A Sirene de alarme alimentada por bateria.
20 10 A Sirene do sistema de alarme.
21 7,5 A Aquecimento, ventilação e sistema de ar condicionado.
22 7,5 A Módulo de volante;

Conjunto de instrumentos;

Conector de diagnóstico.
23 20 A Equipa de áudio.
24 – Não utilizado.
25 – Não utilizado.

Veículos produzidos de 06.01.2020 a 19.04.2020

Caixa de fusíveis no compartimento do motor

Número Amps [A] Descrição
1 – Não utilizado.
2 60 A Aquecedor de entrada de ar.
3 10 A Bicos de lavagem de pára-brisas aquecidos.
4 40 A Elemento de aquecimento do pára-brisas do lado esquerdo.
5 – Não utilizado.
6 30 A Arrancador.
7 40 A Motor do ventilador.
8 – Não utilizado.
9 60 A Módulo de controlo de velas de incandescência – Diesel.
10 – Não utilizado.
11 20 A Bloqueio da coluna de direcção.
12 10 A Embraiagem A/C.
13 – Não utilizado.
14 – Não utilizado.
15 – Não utilizado.
16 – Não utilizado.
17 5 A Módulo de controlo da unidade de potência.
18 10 A Volante aquecido.
19 5 A Sistema de direcção assistida electrónica.
20 – Não utilizado.
21 – Não utilizado.
22 – Não utilizado.
23 – Não utilizado.
24 – Não utilizado.
25 10 A Bomba de refrigeração;

Válvula de exaustão.
26 15 A Válvula de drenagem de vapor de combustível;

Sensor de posição da árvore de cames;

Sensor de controlo da pressão de injecção de combustível;

Válvula solenóide de controlo de geometria variável para lâminas de turbina de turbocompressores;

Válvula de desvio do radiador do sistema de recirculação dos gases de escape;

Válvula solenóide que controla a válvula de purga;

Sonda lambda aquecida.
27 20 A Módulo de controlo da unidade de potência.
28 15 A Obturador da grelha de entrada de ar activo;

Bomba de óleo;

Compressor do sistema A/C;

Válvula solenóide que controla a válvula sangradora;

Sensor de água combustível.
29 15 A Bobina de ignição;

Condensador de supressão de ruídos.
30 10 A Válvula de alívio de pressão do sistema A/C.
31 – Não utilizado.
32 30 A Módulo de controlo de sistemas corporais.
33 10 A Sistema de monitorização de pontos cegos;

Módulo de controlo de velocidade de cruzeiro;

Câmara de ajuda ao estacionamento frontal;

Câmara de ajuda ao estacionamento traseiro;

Módulo de controlo para o sistema de ajuda ao estacionamento activo.
34 10 A Bomba de fluido de transmissão.
35 10 A Faróis.
36 5 A Sistema de travagem antibloqueio.
37 – Não utilizado.
38 40 A Motor do ventilador.
39 – Não utilizado.
40 – Não utilizado.
41 20 A Assentos aquecidos.
42 – Não utilizado.
43 40 A Módulo de reboque de reboque.
44 40 A Elemento de aquecimento do pára-brisas do lado direito.
45 30 A Módulo da porta traseira esquerda.
46 5 A Ajuste do alinhamento dos faróis.
47 15 A Amplificador de áudio.
48 20 A Janela de telhado.
49 60 A Bomba com sistema de travagem antibloqueio.
50 60 A Ventilador de arrefecimento a alta velocidade.
51 20 A Bomba de fluido de transmissão.
52 10 A Conector de diagnóstico.
53 – Não utilizado.
54 30 A Módulo de porta traseira direita.
55 30 A Válvula do sistema de travagem antibloqueio.
56 5 A Interruptor para ligar/desligar o travão.
57 15 A Amplificador de áudio.
58 – Não utilizado.
59 40 A Módulo de controlo de sistemas corporais.
60 – Não utilizado.
61 – Não utilizado.
62 – Não utilizado.
63 – Não utilizado.
64 – Não utilizado.
65 – Não utilizado.
66 – Não utilizado.
67 – Não utilizado.
68 20 A Bomba de combustível.
69 20 A Aquecedor de combustível – Diesel.
70 – Não utilizado.
71 – Não utilizado.
72 – Não utilizado.
73 5 A Sensor de chuva.
74 30 A Motor limpador de pára-brisas.
75 – Não utilizado.
76 – Não utilizado.
77 25 A Aquecimento da janela traseira.
78 – Não utilizado.
79 20 A Sinal sonoro.
80 – Não utilizado.
81 25 A Aquecedor de combustível – Diesel.
82 15 A Bomba de lavagem da janela traseira.
83 20 A Mais leve;

Tomadas de alimentação adicionais na frente.
84 – Não utilizado.
85 40 A Ventilador de arrefecimento a baixa velocidade.
86 20 A Limpa-vidros traseiro.
87 – Não utilizado.
88 – Não utilizado.
89 – Não utilizado.
Caixa de fusíveis no compartimento de passageiros

Número Amps [A] Descrição
1 5 A Módulo de controlo para o sistema de segurança suplementar.
2 5 A Sensor interno de temperatura e humidade.
3 10 A Módulo de controlo para o sistema de ajuda ao estacionamento activo.
4 10 A Interruptor de ignição;

Botão de ignição.
5 20 A Travamento;

Desbloqueio.
6 10 A Janela de telhado.
7 30 A Interruptor do espelho da mão direita;

Janelas eléctricas dianteiras à direita.
8 – Não utilizado.
9 5 A Luz indicadora de desconexão do airbag do passageiro;

Espelho retrovisor interior com função de auto-imagem.
10 10 A Conector de diagnóstico.
11 5 A Modem telemático.
12 5 A Módulo central de controlo de alarme.
13 15 A Fechaduras para crianças abrirem portas;

Tampa de enchimento de combustível.
14 30 A Interruptor do espelho do lado esquerdo;

Janelas frontais accionadas electricamente do lado esquerdo.
15 15 A Não utilizado;

Volante aquecido;

Módulo de controlo dos faróis.
16 – Não utilizado.
17 15 A Controlo por voz;

Sistema de visualização de informação e electrónica de consumo;

Leitor de discos compactos.
18 – Não utilizado.
19 7,5 A Sirene de alarme alimentada por bateria.
20 10 A Sirene do sistema de alarme.
21 7,5 A Aquecimento, ventilação e sistema de ar condicionado.
22 7,5 A Módulo de volante;

Conjunto de instrumentos;

Conector de diagnóstico.
23 20 A Equipa de áudio.
24 – Não utilizado.
25 – Não utilizado.

Veículos produzidos entre 20.04.2020 e 20.09.2020

Caixa de fusíveis no compartimento do motor

Número Amps [A] Descrição
1 – Não utilizado.
2 60 A Aquecedor de entrada de ar.
3 10 A Bocais aquecidos de lavagem do pára-brisas.
4 40 A Elemento de aquecimento do pára-brisas do lado esquerdo.
5 – Não utilizado.
6 30 A Arrancador.
7 40 A Motor do ventilador.
8 – Não utilizado.
9 60 A Módulo de controlo de velas de incandescência – Diesel.
10 – Não utilizado.
11 20 A Bloqueio da coluna de direcção.
12 10 A Embraiagem A/C.
13 – Não utilizado.
14 – Não utilizado.
15 – Não utilizado.
16 – Não utilizado.
17 5 A Módulo de controlo da unidade de potência.
18 10 A Volante aquecido.
19 5 A Sistema de direcção assistida electrónica.
20 – Não utilizado.
21 – Não utilizado.
22 – Não utilizado.
23 – Não utilizado.
24 – Não utilizado.
25 10 A Bomba de refrigeração;

Válvula de exaustão.
26 15 A Válvula de drenagem de vapor de combustível;

Sensor de posição da árvore de cames;

Sensor de controlo da pressão de injecção de combustível;

Válvula solenóide de controlo de lâmina de geometria variável do turbocompressor;

Válvula de desvio do radiador do sistema de recirculação dos gases de escape;

Válvula solenóide que controla a válvula de purga;

Sonda lambda aquecida.
27 20 A Módulo de controlo da unidade de potência.
28 15 A Obturador da grelha de entrada de ar activa;

Bomba de óleo;

Compressor do sistema A/C;

Válvula solenóide que controla a válvula sangradora;

Sensor de água combustível.
29 15 A Bobina de ignição;

Condensador de supressão de ruídos.
30 10 A Válvula de alívio de pressão do sistema A/C.
31 – Não utilizado.
32 30 A Módulo de controlo de sistemas corporais.
33 10 A Sistema de monitorização de pontos cegos;

Módulo de controlo de velocidade de cruzeiro;

Câmara de ajuda ao estacionamento frontal;

Câmara de ajuda ao estacionamento traseiro;

Módulo de controlo para o sistema de ajuda ao estacionamento activo.
34 10 A Bomba de fluido de transmissão.
35 10 A Faróis.
36 5 A Sistema de travagem antibloqueio.
37 – Não utilizado.
38 40 A Motor do ventilador.
39 – Não utilizado.
40 – Não utilizado.
41 20 A Assentos aquecidos.
42 – Não utilizado.
43 40 A Módulo de reboque de reboque.
44 40 A Elemento de aquecimento do pára-brisas do lado direito.
45 30 A Módulo da porta traseira esquerda.
46 5 A Ajuste do alinhamento dos faróis.
47 15 A Amplificador de áudio.
48 20 A Janela de telhado.
49 60 A Bomba com sistema de travagem antibloqueio.
50 60 A Ventilador de arrefecimento a alta velocidade.
51 20 A Bomba de fluido de transmissão.
52 10 A Conector de diagnóstico.
53 – Não utilizado.
54 30 A Módulo de porta traseira direita.
55 30 A Válvula do sistema de travagem antibloqueio.
56 5 A Interruptor para ligar/desligar o travão.
57 15 A Amplificador de áudio.
58 – Não utilizado.
59 40 A Módulo de controlo de sistemas corporais.
60 – Não utilizado.
61 – Não utilizado.
62 – Não utilizado.
63 – Não utilizado.
64 – Não utilizado.
65 – Não utilizado.
66 – Não utilizado.
67 – Não utilizado.
68 20 A Bomba de combustível.
69 20 A Aquecedor de combustível – Diesel.
70 – Não utilizado.
71 – Não utilizado.
72 – Não utilizado.
73 5 A Sensor de chuva.
74 30 A Motor limpador de pára-brisas.
75 – Não utilizado.
76 – Não utilizado.
77 25 A Aquecimento da janela traseira.
78 – Não utilizado.
79 20 A Sinal sonoro.
80 – Não utilizado.
81 25 A Aquecedor de combustível – Diesel.
82 15 A Bomba de lavagem da janela traseira.
83 20 A Mais leve;

Tomadas de alimentação adicionais na frente.
84 – Não utilizado.
85 40 A Ventilador de arrefecimento a baixa velocidade.
86 20 A Limpa-vidros traseiro.
87 – Não utilizado.
88 – Não utilizado.
89 – Não utilizado.
Caixa de fusíveis do compartimento dos passageiros

Número Amps [A] Descrição
1 5 A Módulo de controlo para o sistema de segurança suplementar.
2 5 A Sensor interno de temperatura e humidade.
3 10 A Módulo de controlo para o sistema de ajuda ao estacionamento activo.
4 10 A Interruptor de ignição;

Botão de ignição.
5 20 A Travamento;

Desbloqueio.
6 10 A Janela de telhado.
7 30 A Interruptor do espelho da mão direita;

Janelas eléctricas dianteiras à direita.
8 – Não utilizado.
9 5 A Luz indicadora de desconexão do airbag do passageiro;

Espelho retrovisor interior com função de auto-imagem.
10 10 A Conector de diagnóstico.
11 5 A Modem telemático.
12 5 A Módulo central de controlo de alarme.
13 15 A Fechaduras de abertura de portas para crianças;

Tampa de enchimento de combustível.
14 30 A Interruptor do espelho do lado esquerdo;

Janelas frontais accionadas electricamente do lado esquerdo.
15 15 A Volante aquecido;

Módulo de controlo dos faróis.
16 – Não utilizado.
17 15 A Controlo por voz;

Sistema de visualização de informação e electrónica de consumo;

Leitor de discos compactos.
18 – Não utilizado.
19 7,5 A Sirene de alarme alimentada por bateria.
20 10 A Sirene do sistema de alarme.
21 7,5 A Aquecimento, ventilação e sistema de ar condicionado.
22 7,5 A Módulo de volante;

Conjunto de instrumentos;

Conector de diagnóstico.
23 20 A Equipa de áudio.
24 – Não utilizado.
25 – Não utilizado.
Caixa de fusíveis no compartimento do motor

Número Amps [A] Descrição
1 – Não utilizado.
2 60 A Aquecedor de entrada de ar.
3 10 A Bocais aquecidos de lavagem do pára-brisas.
4 40 A Elemento de aquecimento do pára-brisas do lado esquerdo.
5 – Não utilizado.
6 30 A Arrancador.
7 40 A Motor do ventilador.
8 – Não utilizado.
9 60 A Módulo de controlo de velas de incandescência – Diesel.
10 – Não utilizado.
11 20 A Bloqueio da coluna de direcção.
12 10 A Embraiagem A/C.
13 – Não utilizado.
14 – Não utilizado.
15 – Não utilizado.
16 5 A Alternador de arranque integrado de correia – MHEV.
17 5 A Módulo de controlo da unidade de potência.
18 10 A Volante aquecido.
19 5 A Sistema de direcção assistida electrónica.
20 7,5 A Módulo de controlo de transmissão.
21 – Não utilizado.
22 – Não utilizado.
23 – Não utilizado.
24 – Não utilizado.
25 10 A Bomba de refrigeração;

Válvula de exaustão.
26 15 A Válvula de drenagem de vapor de combustível;

Sensor de posição da árvore de cames;

Sensor de controlo da pressão de injecção de combustível;

Válvula solenóide de controlo de lâmina de turbocompressor de geometria variável;

Válvula de desvio do radiador do sistema de recirculação dos gases de escape;

Válvula solenóide que controla a válvula de purga;

Sonda lambda aquecida.
27 20 A Módulo de controlo da unidade de potência.
28 15 A Obturador com grelha activa para entrada de ar;

Bomba de óleo;

Compressor do sistema A/C;

Válvula solenóide que controla a válvula sangradora;

Sensor de água combustível.
29 15 A Bobina de ignição;

Condensador de supressão de ruídos.
30 10 A Válvula de alívio de pressão do sistema A/C.
31 10 A Módulo de controlo de energia da bateria – MHEV.
32 30 A Módulo de controlo de sistemas corporais.
33 10 A Sistema de monitorização de pontos cegos;

Módulo de controlo de velocidade de cruzeiro;

Câmara de ajuda ao estacionamento frontal;

Câmara de ajuda ao estacionamento traseiro;

Módulo de controlo para o sistema de ajuda ao estacionamento activo.
34 10 A Bomba de fluido de transmissão.
35 10 A Faróis.
36 5 A Sistema de travagem antibloqueio.
37 15 A Carregar o ventilador de arrefecimento de ar.
38 40 A Motor do ventilador.
39 – Não utilizado.
40 10 A Módulo de controlo de energia da bateria – MHEV.
41 20 A Assentos aquecidos.
42 – Não utilizado.
43 40 A Módulo de reboque de reboque.
44 40 A Elemento de aquecimento do pára-brisas do lado direito.
45 30 A Módulo da porta traseira esquerda.
46 5 A Ajuste do alinhamento dos faróis.
47 15 A Amplificador de áudio.
48 20 A Janela de telhado.
49 60 A Bomba com sistema de travagem antibloqueio.
50 60 A Ventilador de arrefecimento a alta velocidade.
51 20 A Bomba de fluido de transmissão.
52 10 A Conector de diagnóstico.
53 – Não utilizado.
54 30 A Módulo de porta traseira direita.
55 30 A Válvula do sistema de travagem antibloqueio.
56 5 A Interruptor para ligar/desligar o travão.
57 15 A Amplificador de áudio.
58 – Não utilizado.
59 40 A Módulo de controlo de sistemas corporais.
60 – Não utilizado.
61 – Não utilizado.
62 – Não utilizado.
63 – Não utilizado.
64 – Não utilizado.
65 – Não utilizado.
66 – Não utilizado.
67 – Não utilizado.
68 20 A Bomba de combustível.
69 20 A Aquecedor de combustível – Diesel.
70 – Não utilizado.
71 – Não utilizado.
72 – Não utilizado.
73 5 A Sensor de chuva.
74 30 A Motor limpador de pára-brisas.
75 – Não utilizado.
76 – Não utilizado.
77 25 A Aquecimento da janela traseira.
78 – Não utilizado.
79 20 A Sinal sonoro.
80 – Não utilizado.
81 25 A Aquecedor de combustível – Diesel.
82 15 A Bomba de lavagem da janela traseira.
83 20 A Mais leve;

Tomadas de alimentação adicionais na frente.
84 – Não utilizado.
85 40 A Ventilador de arrefecimento a baixa velocidade.
86 20 A Limpa-vidros traseiro.
87 – Não utilizado.
88 – Não utilizado.
89 – Não utilizado.
Caixa de fusíveis do compartimento dos passageiros

Número Amps [A] Descrição
1 5 A Módulo de controlo para o sistema de segurança suplementar.
2 5 A Sensor interno de temperatura e humidade.
3 10 A Módulo de controlo para o sistema de ajuda ao estacionamento activo.
4 10 A Interruptor de ignição;

Botão de ignição.
5 20 A Travamento;

Desbloqueio.
6 10 A Janela de telhado.
7 30 A Interruptor do espelho da mão direita;

Janelas eléctricas dianteiras à direita.
8 – Não utilizado.
9 5 A Luz indicadora de desconexão do airbag do passageiro;

Espelho retrovisor interior com função de auto-imagem.
10 10 A Conector de diagnóstico.
11 5 A Modem telemático.
12 5 A Módulo central de controlo de alarme.
13 15 A Fechaduras de abertura de portas para crianças;

Tampa de enchimento de combustível.
14 30 A Interruptor do espelho do lado esquerdo;

Janelas frontais accionadas electricamente do lado esquerdo.
15 15 A Volante aquecido;

Módulo de controlo dos faróis.
16 – Não utilizado.
17 15 A Controlo por voz;

Sistema de visualização de informação e electrónica de consumo;

Leitor de discos compactos.
18 – Não utilizado.
19 7,5 A Sirene de alarme alimentada por bateria.
20 10 A Sirene do sistema de alarme.
21 7,5 A Aquecimento, ventilação e sistema de ar condicionado.
22 7,5 A Módulo de volante;

Conjunto de instrumentos;

Conector de diagnóstico.
23 20 A Unidade de áudio.
24 – Não utilizado.
25 – Não utilizado.

Veículos produzidos de 15.03.2021 a 24.10.2021

Caixa de fusíveis no compartimento do motor

Número Amps [A] Descrição
1 – Não utilizado.
2 60 A Aquecedor de entrada de ar.
3 10 A Bocais aquecidos de lavagem do pára-brisas.
4 40 A Elemento de aquecimento do pára-brisas do lado esquerdo.
5 – Não utilizado.
6 30 A Arrancador.
7 40 A Motor do ventilador.
8 – Não utilizado.
9 40 A Transmissão de dupla embraiagem – Diesel.
10 – Não utilizado.
11 20 A Bloqueio da coluna de direcção.
12 10 A Embraiagem A/C.
13 – Não utilizado.
14 – Não utilizado.
15 – Não utilizado.
16 5 A Alternador de arranque integrado com correia – MHEV.
17 5 A Módulo de controlo da unidade de potência.
18 10 A Volante aquecido.
19 5 A Sistema de direcção assistida electrónica.
20 7,5 A Módulo de controlo de transmissão.
21 – Não utilizado.
22 – Não utilizado.
23 – Não utilizado.
24 – Não utilizado.
25 10 A Bomba de refrigeração;

Válvula de exaustão.
26 15 A Válvula de drenagem de vapor de combustível;

Sensor de posição da árvore de cames;

Sensor de controlo da pressão de injecção de combustível;

Válvula solenóide de controlo de lâmina de geometria variável do turbocompressor;

Válvula de desvio do refrigerador de recirculação dos gases de escape;

Válvula solenóide que controla a válvula de purga;

Sonda lambda aquecida.
27 20 A Módulo de controlo da unidade de potência.
28 15 A Obturador da grelha de entrada de ar activo;

Bomba de óleo;

Compressor do sistema A/C;

Válvula solenóide que controla a válvula sangradora;

Sensor de água combustível.
29 15 A Bobina de ignição;

Condensador de supressão de ruídos.
30 10 A Válvula de alívio de pressão do sistema A/C.
31 10 A Módulo de controlo de energia da bateria – MHEV.
32 30 A Módulo de controlo de sistemas corporais.
33 10 A Sistema de monitorização de pontos cegos;

Módulo de controlo de velocidade de cruzeiro;

Câmara de ajuda ao estacionamento frontal;

Câmara de ajuda ao estacionamento traseiro;

Módulo de controlo para o sistema de ajuda ao estacionamento activo.
34 10 A Bomba de fluido de transmissão.
35 10 A Faróis.
36 5 A Sistema de travagem antibloqueio.
37 15 A Carregar o ventilador de arrefecimento de ar.
38 40 A Motor do ventilador.
39 – Não utilizado.
40 10 A Módulo de controlo de energia da bateria – MHEV.
41 20 A Assentos aquecidos.
42 – Não utilizado.
43 40 A Módulo de reboque de reboque.
44 40 A Elemento de aquecimento do pára-brisas do lado direito.
45 30 A Módulo da porta traseira esquerda.
46 5 A Ajuste do alinhamento dos faróis.
47 15 A Amplificador de áudio.
48 20 A Janela de telhado.
49 60 A Bomba com sistema de travagem antibloqueio.
50 60 A Ventilador de arrefecimento a alta velocidade.
51 20 A Bomba de fluido de transmissão.
52 10 A Conector de diagnóstico.
53 – Não utilizado.
54 30 A Módulo de porta traseira direita.
55 30 A Válvula do sistema de travagem antibloqueio.
56 5 A Interruptor para ligar/desligar o travão.
57 15 A Amplificador de áudio.
58 – Não utilizado.
59 40 A Módulo de controlo de sistemas corporais.
60 – Não utilizado.
61 – Não utilizado.
62 – Não utilizado.
63 – Não utilizado.
64 – Não utilizado.
65 – Não utilizado.
66 – Não utilizado.
67 – Não utilizado.
68 20 A Bomba de combustível.
69 20 A Aquecedor de combustível – Diesel.
70 – Não utilizado.
71 – Não utilizado.
72 – Não utilizado.
73 5 A Sensor de chuva.
74 30 A Motor limpador de pára-brisas.
75 – Não utilizado.
76 – Não utilizado.
77 25 A Janela traseira aquecida.
78 – Não utilizado.
79 20 A Sinal sonoro.
80 – Não utilizado.
81 25 A Aquecedor de combustível – Diesel.
82 15 A Bomba de lavagem da janela traseira.
83 20 A Mais leve;

Tomadas de alimentação adicionais na frente.
84 – Não utilizado.
85 40 A Ventilador de arrefecimento a baixa velocidade.
86 20 A Limpa-vidros traseiro.
87 – Não utilizado.
88 – Não utilizado.
89 – Não utilizado.
Caixa de fusíveis no compartimento de passageiros

Número Amps [A] Descrição
1 5 A Módulo de controlo para o sistema de segurança suplementar.
2 5 A Sensor interno de temperatura e humidade.
3 10 A Módulo de controlo para o sistema de ajuda ao estacionamento activo.
4 10 A Interruptor de ignição;

Botão de ignição.
5 20 A Interbloqueio;

Desbloqueio.
6 10 A Janela de telhado.
7 30 A Interruptor do espelho da mão direita;

Janelas eléctricas dianteiras à direita.
8 – Não utilizado.
9 5 A Luz indicadora de desconexão do airbag do passageiro;

Espelho retrovisor interior com função de auto-imagem.
10 10 A Conector de diagnóstico.
11 5 A Modem telemático.
12 5 A Módulo central de controlo de alarme.
13 15 A Fechaduras de abertura de portas para crianças;

Tampa de enchimento de combustível.
14 30 A Interruptor do espelho do lado esquerdo;

Janelas frontais accionadas electricamente do lado esquerdo.
15 15 A Volante aquecido;

Módulo de controlo dos faróis.
16 – Não utilizado.
17 15 A Controlo por voz;

Sistema de visualização de informação e electrónica de consumo;

Leitor de discos compactos.
18 – Não utilizado.
19 7,5 A Sirene de alarme alimentada por bateria.
20 10 A Sirene do sistema de alarme.
21 7,5 A Aquecimento, ventilação e sistema de ar condicionado.
22 7,5 A Módulo de volante;

Conjunto de instrumentos;

Conector de diagnóstico.
23 20 A Unidade de áudio.
24 – Não utilizado.
25 – Não utilizado.

Entradas relacionadas:

  1. BMW Serie 7 F01 y F02 (2009-2016) – caja de fusibles
  2. Audi Q7 4M (2021-2022) – caja de fusibles y relés
  3. Ford Focus (2012) – caja de fusibles y relés
  4. Dodge Magnum (2005-2008) – caja de fusibles y relés
Foto del avatar

Carlos Pesquera

Todos los artículos

¿Ha sido útil este artículo?

Haga clic en una estrella para puntuarla.

Calificación media 0 / 5. Recuento de votos: 0

¡No hay votos hasta ahora! Sé el primero en valorar este artículo.

Sin comentarios.

Deja una respuesta

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Lista de marcas

Abarth, Aixam, Alfa Romeo, Aston Martin, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, Daewoo, DAF, Dodge, DS, Ferrari, Fiat, Ford, GMC, Honda, Hummer, Hyundai, Infiniti, Isuzu, Iveco, Jaguar, Jeep, Kia, Lada, Lancia, Land Rover, Lexus, MAN, Mazda, Mercedes-Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Polestar, Porsche, RAM, Range Rover, Renault, Rover, Saab, Scania, Seat, Skoda, Smart, Subaru, Suzuki, Tesla, Toyota, Volkswagen, Volvo, Yuchai

Códigos de errores populares

Diagramas de fusibles populares
