Audi 90 B3 (1986-1991) – caja de fusibles

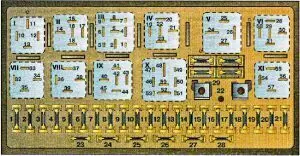

Audi 90 B3 (1986-1991) – diagrama de fusibles
Año de fabricación: 1986, 1987, 1988, 1989, 1990, 1991
| Número | Función | Corriente (A) |
| 1 | Luces antiniebla, luz antiniebla trasera | 15 |
| 2 | Luz de emergencia | 15 |
| 3 | Claxon, luz de freno | 25 |
| 4 | Lámparas de lectura, maletero, encendedor de cigarrillos, iluminación interior, espejo de maquillaje, ordenador de a bordo, radio, reloj, aire acondicionado automático, sistema de alarma | 15 |
| 5 | Ventilador de refrigeración del radiador | 30 |
| 6 | Indicador lateral, luces de estacionamiento, derecha | 5 |
| 7 | Indicador lateral, luces de estacionamiento, izquierda | 5 |
| 8 | Faros principales, derecho, luces largas | 10 |
| 9 | Faros principales, izquierdo, luces largas | 10 |
| 10 | Luces de cruce, derecha | 10 |
| 11 | Luces de cruce, izquierda | 10 |
| 12 | Grupo de indicadores, luces de marcha atrás, Auto-Check, control de crucero, ABS, ordenador de a bordo, bloqueos de diferenciales, interruptor térmico electrónico, unidad de control de la válvula de estrangulación, unidad de control del ventilador de refrigeración del radiador | 15 |
| 13 | Bomba de combustible, regulador de calentamiento | 15 |
| 14 | Compartimento de almacenamiento, compartimento del motor, luces de matrícula | 5 |
| 15 | Limpiaparabrisas delantero, interruptor térmico, ventilador de refrigeración del radiador, intermitentes, interruptor de presión del sistema de aire acondicionado | 25 |
| 16 | Elemento calefactor de la luneta trasera, elemento calefactor del espejo exterior | 30 |
| 17 | Soplador de aire fresco, aire acondicionado | 30 |
| 18 | Espejos eléctricos, limpiaparabrisas trasero (Coupé) | 5 |
| 19 | Cierre centralizado, calefacción del sistema de cierre | 10 |
| 20 | Ventilador de refrigeración del radiador (paso 1), enfriamiento del radiador después del apagado | 30 |
| 21 |
Diagnóstico
|
10 |
| 21 |
Encendedor trasero
|
25 |
| 22 |
No utilizado
|
– |
| 23 |
Asientos eléctricos con memoria, asiento eléctrico ajustable
|
30 |
| 24 |
Control del motor I
|
10 |
| 25 |
Asientos con calefacción
|
30 |
| 26 |
Luces diurnas (Canadá)
|
5 |
| 27 | Control del motor I (a partir de septiembre de 1987) | 10 |
| 28 |
Control del motor II
|
15 |
| 29 |
Fusibles de repuesto
|
15 |
| Relé | ||
| I |
Luces antiniebla, J5
|
|
| II | hasta 1990: enfriamiento del radiador barato (etapa 2), J101
desde 1990: No utilizado |
|
| III |
Unidad de control del ventilador del radiador, J138
|
|
| IV | hasta 1990: no utilizado
desde 1990: Limpia faros, J39 |
|
| V |
Relé de reducción de carga, J18
|
|
| VI | hasta 1990: soplador de aire fresco A/C, J11
desde 1990: Relé de alta velocidad del ventilador del radiador, J101 |
|
| VII |
Bocina, J4
|
|
| VIII | Puente entre el contacto 36 y 38 para transmisiones manuales
Transmisión automática, J60 |
|
| IX |
Limpiaparabrisas / limpiador intermitente, J31
|
|
| X |
Bomba de combustible, J17
|
|
| XI |
Ventilador del radiador (etapa 1), J26
|
|
Panel de relés auxiliares
| Número | Función |
| 1 |
Sistema ABS, J156
|
| 2 |
Cinturón de seguridad, radio, advertencia de estacionamiento, J152
|
| 3 |
Control de luz interior, J140
|
| 4 |
Módulo de control de embrague A/C, J153
|
| 5 |
No utilizado
|
| 6 | Advertencia dinámica de presión de aceite (sin Auto-Check), J114
Controlador de lámpara delantera (con función Auto-Check), J123 |
| 7 |
No utilizado
|
| 8 |
No utilizado
|
| 9 |
No utilizado
|
| 10 |
No utilizado
|
| 11 |
No utilizado
|
| 12 |
Interruptor automático (asientos eléctricos con memoria, ventanas eléctricas, techo solar eléctrico), S43
|
| 13 |
Controlador del calentador del asiento, pasajero. J132
|
| 14 |
Controlador del calentador del asiento, controlador, J131
|
| 15 | Relé de techo solar, J139
Techo solar y unidad de control de ventana eléctrica, J139 |
| 16 |
Techo solar y unidad de control de ventana eléctrica, J139
|
| 17 |
Adaptador de divisor de cableado (conector opcional del dispositivo)
|
| 18 |
No utilizado
|
