BMW 525i – E34 (1991-1994) – caja de fusibles
BMW 525i – E34 (1991-1994) – esquema de fusibles
Año de producción: 1991, 1992, 1993, 1994.
Fusible del encendedor (toma de corriente) en BMW 525i – E34 (1991-1994) se encuentra en los fusibles 5, 18, 21, 26 en la caja de fusibles.

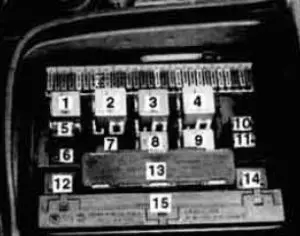

Caja de fusibles delantera de distribución de energía
La caja de fusibles se encuentra en la parte inferior del tablero de instrumentos del lado del conductor.
| Fusibles | Descripción |
| 1 | Enchufe del claxon / teléfono |
| 2 | Relé del motor de arranque |
| 3 | Relé de liberación (terminal R) |
| 4 | Relé del ventilador |
| 5 | Relé de la bomba del lavaparabrisas |
| 6 | Relé telefónico de alarma |
| 7 | Relé ABS (por ejemplo, 1994 · 95) |
| 8 | Relé de liberación (K 61) |
| 9 | Relé de liberación (K 15) |
| 10 | Relé auxiliar de la bomba de agua |
| 11 | Relé de la bocina |
| 12 | Relé de las luces de emergencia |
| 13 | Módulo de control de choque |
| 14 | Módulo de control general |
| 15 | Módulo de control de la lámpara |
Caja de fusibles trasera de distribución de energía
La caja de fusibles trasera de distribución de energía se encuentra debajo del asiento trasero y contiene fusibles adicionales, relés y módulos de control.
| Fusible | Descripción |
| 1 | Módulo del relé |
| 2 | Módulo general |
| 3 | Relé trasero del desempañador |
| 4 | Relé limpiaparabrisas |
| 5 | Relé de protección de energía eléctrica |
| 6 | Bloques de fusibles |
| 7 | Caja de fusibles (1992 en adelante) |
Caja de electrónica (E-box)
La caja de electrónica o E-box se encuentra en la esquina trasera derecha del compartimento del motor.
| Fusible | Descripción |
| 1 | Módulo de control ABS o de tracción |
| 2 | Módulo de control DME |
| 3 | Módulo de control de velocidad de crucero |
| 4 | Relé principal del sistema |
| 5 | Relé de la bomba de combustible |
| 6 | Relé de calentador del sensor de oxígeno |
Panel de relés auxiliares
El panel de relés auxiliares está montado en la esquina delantera izquierda del compartimento del motor.
| Fusible | Descripción |
| 1 | Módulo de limpiaparabrisas / luces antiniebla (Canadá) |
| 2 | Relé de velocidad normal |
| 3 | Relé rápido |
| 4 | Relé de señal de sonido del teléfono |
| 5 | Relé de aire acondicionado |
| 6 | Fusibles |
Ubicación del fusible
Los fusibles del 1 al 29 están montados en la caja de fusibles delantera de distribución de energía. Las ubicaciones adicionales de fusibles incluyen la caja de fusibles trasera de distribución de energía (fusibles 30-37 y 40-47) y el panel de relés auxiliares (fusibles 48, 49 o 55-56).
| Fusible | Amperios [A] | Descripción |
| 1 | 15 | Sistema de frenado ABS (ver también el fusible 17) Control del conjunto de indicadores (ver también fusibles 15, 17, 20 y 29) Supervisión de luces (ver también fusibles 2, 3, 5, 7, 10, 11, 13, 14 y 15) Luces de freno Control de crucero (ver también el fusible 17) Computadora de a bordo (ver también fusibles 17 y 20) Control electrónico del acelerador (EML) (ver también fusibles 17 y 20) Control electrónico de la transmisión (ver también fusibles 12, 17) |
| 2 | 7,5 | Inyección de combustible (solo motor M60) Faros / Luces antiniebla (ver también Fusibles 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitoreo de luces (ver también Fusibles 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Luz intermitente de emergencia (ver también Fusibles 3, 6, 13, 14) Central de colisión (ver también Fusibles 6, 10, 11) |
| 3 | 7,5 | Faros / Luces antiniebla (ver también Fusibles 2, 5, 7, 10, 11, 13, 14, 24) Monitoreo de luces (ver también Fusibles 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Intermitentes de dirección / Luz intermitente de emergencia (ver también Fusibles 2, 6, 13, 14) Lavafaros (Canadá) (ver también Fusibles 4, 5, 17, 22, 24) Central de electrónica del chasis (ZKE) (ver también Fusibles 4, 5, 17, 24, 30, 47) |
| 4 | 7,5 | Luces de estacionamiento / traseras / bajo el capó (ver también Fusibles 5, 15, 20) Monitoreo de luces (ver también Fusibles 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Espejos eléctricos (ver también Fusibles 5, 12) Lavafaros (Canadá) (ver también Fusibles 3, 5, 17, 22, 24) Central de electrónica del chasis (ZKE) (ver también Fusibles 3, 5, 17, 24, 30, 47) |
| 5 | 10 | Faros / Luces antiniebla (ver también Fusibles 2, 3, 7, 10, 11, 13, 14) Lavafaros (Canadá) (ver también Fusibles 3, 4, 17, 22, 24) Luces de estacionamiento / bajo el capó (ver también Fusibles 4, 15, 20) Iluminación de matrícula / baúl (ver también Fusibles 5, 21) Iluminación de guantera / encendedor de cigarros (ver también Fusibles 18, 21, 26) Iluminación interior (ver también Fusibles 17, 18, 20, 21) Monitoreo de lámparas (ver también Fusibles 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Espejos eléctricos (ver también Fusibles 4, 12) Central de electrónica del chasis (ZKE) (ver también Fusibles 3, 5, 17, 24, 30, 47) |
| 6 | 15 | Intermitentes de dirección / Luz intermitente de emergencia (ver también Fusibles 2, 3, 13, 14) Central de colisión (ver también Fusibles 2, 10, 11) |
| 7 | 15 | Faros / Luces antiniebla (ver también Fusibles 2, 3, 5, 10, 11, 13, 14, 15) Monitoreo de luces (ver también Fusibles 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Bocina Control de clima integrado (IHKR) (ver también Fusibles 19, 20, 27, 29, 46) Teléfono móvil (ver también Fusibles 18, 31) Ventilador auxiliar (ver también con Fusibles 25, 29) |
| 10 | 7,5 | Faros / Luces antiniebla (ver también Fusibles 2, 3, 5, 7, 11, 13, 14) Monitoreo de luces (ver también Fusibles 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Control de colisión (ver también Fusibles 2, 10, 11) |
| 11 | 7,5 | Faros / Luces antiniebla (ver también Fusibles 2, 3, 5, 7, 10, 13, 14) Monitoreo de luces (ver también Fusibles 1, 2, 3, 4, 5, 7, 10, 13, 14, 15) Unidad de control de colisión (ver también Fusibles 2, 10, 11) |
| 12 | 15 | Calentadores de boquillas de lavado del parabrisas Luces de emergencia Espejos eléctricos Asientos con memoria (ver también Fusibles 16, 18, 42) Control electrónico de la transmisión (ver también Fusible 1, 17) |
| 13 | 7,5 | Faros / Luces antiniebla (ver también Fusibles 2, 3, 5, 7, 10, 11, 14) Intermitentes de dirección / Luz intermitente de emergencia (ver también Fusibles 2, 3, 6, 14) Monitoreo de lámparas (ver también Fusibles 1, 2, 3, 4, 5, 7, 10, 11, 14, 15) |
| 14 | 7,5 | Faros / Luces antiniebla (ver también Fusibles 2, 3, 5, 7, 10, 11, 13, 37) Intermitentes de dirección / Luz intermitente de emergencia (ver también Fusibles 2, 3, 6, 13) Monitoreo de luces (ver también Fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 15) |
| 15 | 7,5 | Luces de estacionamiento / traseras / bajo el capó (ver también Fusibles 4, 5, 20) Iluminación de matrícula / baúl (ver también Fusibles 5, 21) Luces de freno (ver también Fusible 1) Monitoreo de luces (ver también Fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 14) |
| 16 | 30 | Asientos con calefacción Asientos con memoria (ver también Fusibles 12, 18, 42) Soporte lumbar |
| 17 | 7,5 | Inyección de combustible (ver también Fusible 23) Sistema de carga Arranque Ventilador de la caja de fusibles E-box (ver también Fusible 28) Control electrónico de la transmisión (ver también Fusibles 1, 12) ABS / Tracción (ver también Fusible 1) Calefacción de la cerradura de la puerta (ver también Fusible 30) Ventanas eléctricas (ver también Fusibles 30, 31, 47) Techo corredizo (ver también Fusibles 30, 31, 47) Lavafaros (Canadá) (ver también Fusibles 3, 4, 5, 22, 24) Cluster / Control indicador (ver también Fusibles 1, 17, 20, 29) Monitoreo de luces (ver también Fusibles 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Luces de freno (ver también Fusible 15) Iluminación interior (ver también Fusibles 5, 18, 21, 30, 44) Control electrónico del acelerador (EML) (ver también Fusibles 1, 20) Control de crucero (ver también Fusible 1) Ordenador de a bordo (ver también Fusibles 1, 20) Central de electrónica del chasis (ZKE) (ver también Fusibles 3, 4, 5, 24, 30, 47) |
| 18 | 15 | Iluminación interior (ver también Fusibles 5, 17, 21, 30, 44) Iluminación de guantera / encendedor de cigarrillos (ver también Fusibles 5, 21, 26) Radio / Reproductor de CD (ver también Fusible 41) Teléfono móvil (ver también Fusibles 9, 31) Tomacorrientes de memoria (ver también Fusibles 12, 16, 42) Protección antirrobo (Alpine) (ver también Fusible 21) Bloqueo remoto |
| 19 | 30 | Control de climatización integrado (IHKR) (ver también Fusibles 9, 20, 27, 29, 46) |
| 20 | 7,5 | Panel de instrumentos / Indicador de control (ver también Fusibles 1, 17, 29) Luces de estacionamiento / traseras / bajo el capó (ver también Fusibles 4, 5, 15) Iluminación interior (ver también Fusibles 5, 17, 18, 21, 30) Control de climatización integrado (IHKR) (ver también Fusibles 9, 19, 27, 29, 46) Ordenador de a bordo (ver también Fusibles 1, 17) Control electrónico de la mariposa de admisión (EML) (ver también Fusibles 1, 17) |
| 21 | 7,5 | Iluminación de matrícula / baúl (ver también Fusibles 5, 15) Iluminación interior (ver también Fusibles 5, 17, 18, 30, 44) Iluminación de guantera / encendedor de cigarros (ver también Fusibles 5, 18, 26) Protección antirrobo (Alpine) (ver también Fusible 18) |
| 22 | 30 | Control de presión de los limpiaparabrisas delanteros (ADV) (ver también Fusibles 15, 44) Lavafaros (Canadá) (ver también Fusibles 3, 4, 5, 17, 24) |
| 23 | 15 | Inyección de combustible / Bomba de combustible (ver también Fusible 17) |
| 24 | 10 | Sistema de limpieza de faros (no en EE. UU.) Control del limpiaparabrisas delantero (SWSI) (ver también Fusible 44) Central de electrónica del chasis (ZKE) (ver también Fusibles 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Ventilador auxiliar (ver también Fusible 29) |
| 26 | 30 | Iluminación de guantera / encendedor de cigarros (ver también Fusibles 5, 18, 21) |
| 27 | 7,5 | Control de climatización integrado (IHKR) (ver también Fusibles 9, 19, 20, 29, 46) |
| 28 | 15 | Ventilador de la carcasa E-box (también Fusible 17) Sistema de carga (ver también Fusible 17) Calentadores de asientos Luneta térmica trasera Dirección asistida (Servotronic) |
| 29 | 7,5 | Control de climatización integrado (IHKR) (ver también Fusibles 9, 19, 20, 24, 27, 46) Ventilador auxiliar (ver también Fusible 25) Panel de instrumentos / Indicador de control (ver también Fusibles 1, 17, 20) |
| 30 | 7,5 | Calefacción de cerradura de puerta (ver también Fusible 17) Cierre centralizado (ver también Fusible 31, 47) Elevalunas eléctricos (ver también Fusibles 17, 31, 47) Techo corredizo (ver también Fusibles 17, 31, 47) Central de electrónica del chasis (ZKE) (ver también Fusibles 3, 4, 5, 17, 24, 47) Iluminación interior (ver también Fusibles 5, 17, 18, 20, 21) |
| 31 | 7,5 | Cierre centralizado (ver también Fusibles 30, 47) Elevalunas eléctricos (ver también Fusibles 17, 30, 47) Techo corredizo (ver también Fusibles 17, 30, 47) Teléfono móvil (ver también Fusibles 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Ajuste eléctrico del volante |
| 35 | 30 | Cierre centralizado |
| 37 | 20 | Control del limpiaparabrisas / Lavafaros traseros (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / Reproductor de CD (ver también Fusible 18) Asientos calefactados |
| 42 | 30 | Tomacorrientes eléctricos (ver también Fusible 43) Tomacorrientes de memoria (ver también Fusibles 12, 16, 18) |
| 43 | 30 | Asientos eléctricos (ver también Fusible 42) |
| 44 | 30 | Control del limpiaparabrisas delantero (SWS) (ver también Fusible 24) Control de presión de limpiaparabrisas delantero (SWS) (ver también Fusibles 15, 22) |
| 46 | 30 | Control de climatización integrado (IHKR) (ver también Fusibles 9, 19, 20, 27, 29) |
| 47 | 30 | Central de electrónica del chasis (ZKE) (ver también Fusibles 3, 4, 5, 17, 24, 30) Techo corredizo eléctrico (ver también Fusibles 17, 30, 31) Elevalunas eléctricos (ver también Fusibles 17, 30, 31) Cierre centralizado (ver también Fusibles 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
