Ford Focus (2012-2014) – Caja de fusibles
Ford Focus – Diagrama de la caja de fusibles
Año de fabricación: 2012, 2013, 2014.
Fusible del encendedor (toma de corriente) Es el fusible nº 61 (encendedor, toma de corriente) en la caja de fusibles del cuadro de instrumentos.
Ubicación de la caja de fusibles
Habitáculo
El panel de fusibles se encuentra en el lado derecho, debajo de la guantera (retire la parte inferior de la guantera).
Compartimento del motor
La caja de distribución de corriente está situada en el lado derecho del compartimento del motor.
Bota
El panel de fusibles se encuentra en el maletero, detrás del hueco de rueda, en el lado izquierdo.
Diagramas de cajas de fusibles
2012
Habitáculo
Asignación de fusibles en el habitáculo (2012)
| No. | Amperios [A] | Descripción |
|---|---|---|
| 56 | 20A | Llenado de la bomba de combustible;
TMAF. |
| 57 | – | No se utiliza |
| 58 | – | No se utiliza |
| 59 | 5A | Transmisor-receptor antirrobo pasivo |
| 60 | 10 A | Iluminación interior;
Kit de interruptor de la puerta del conductor; Iluminación de la guantera; Conjunto del interruptor de la consola superior. |
| 61 | 20A | Encendedor;
Enchufe eléctrico. |
| 62 | 5A | Módulo sensor de lluvia;
Sensor de humedad; Retrovisor electrocromático. |
| 63 | – | No se utiliza |
| 64 | – | No se utiliza |
| 65 | 10 A | Desbloqueo del maletero/tapa del maletero |
| 66 | 20A | DD FF desbloqueo de la fuente de alimentación;
Doble cierre. |
| 67 | 7,5A | SYNC®;
Pantalla multifunción; Módulo del Sistema de Posicionamiento Global (GPS); Brújula. |
| 68 | – | No se utiliza |
| 69 | 5A | Cuadro de instrumentos |
| 70 | 20A | Cierre y desbloqueo centralizados |
| 71 | 10 A | Cabezal de control de la calefacción (climatización manual);
Duelo electrónico de control automático de temperatura. |
| 72 | 7,5A | Módulo volante |
| 73 | 5A | Conector de enlace de datos |
| 74 | 15A | Alimentación de las luces de cruce |
| 75 | 15A | Alimentación de los faros antiniebla |
| 76 | 10 A | Alimentación de la luz de marcha atrás |
| 77 | 20A | Suministro de lavaparabrisas |
| 78 | 5A | Interruptor de encendido, botón de arranque |
| 79 | 15A | Radio;
Navegador con reproductor de DVD; Pantalla táctil; Interruptor de la luz de emergencia; Interruptor de bloqueo de la puerta. |
| 80 | 20A | Alimentación del techo |
| 81 | 5A | Receptor RF |
| 82 | 20A | Relé lavaparabrisas |
| 83 | 20A | Cierre centralizado |
| 84 | 20A | DD FF desbloqueo de la fuente de alimentación;
Doble cierre. |
| 85 | 7,5A | Indicador de desactivación del airbag del pasajero (PADI);
Interruptor de calefacción de los asientos delanteros; Módulo de calefacción (climatización manual); Sensor de calidad del aire; Radio; Sensor de temperatura y humedad en el coche. |
| 86 | 10 A | Módulo de airbag, OCS, PADI |
| 87 | – | No se utiliza |
| 88 | – | No se utiliza |
| 89 | – | No se utiliza |
Compartimento del motor

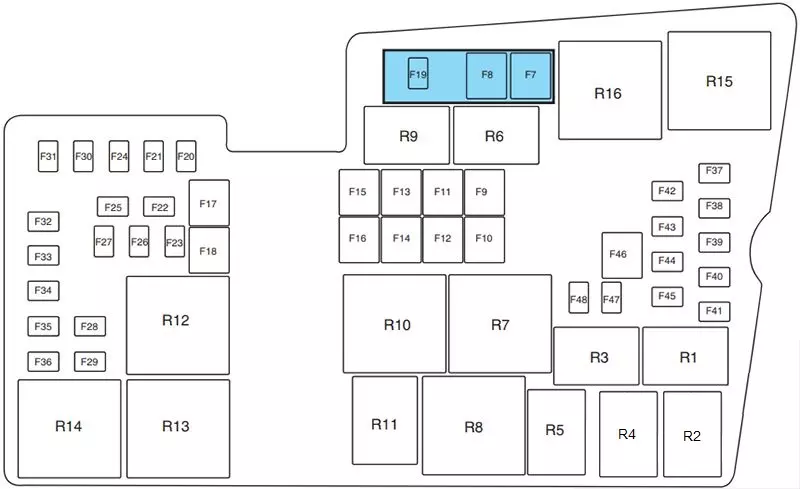

Asignación de fusibles en el cuadro de instrumentos (2012)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F1 | – | No se utiliza |
| F2 | – | No se utiliza |
| F3 | – | No se utiliza |
| F4 | – | No se utiliza |
| F5 | – | No se utiliza |
| F6 | – | No se utiliza |
| F7 | 40A** | Bomba ABS/ESP |
| F8 | 30A** | Válvula ESP |
| F9 | 30A** | Desempañador de la luneta trasera |
| F10 | 40A** | Motor del ventilador del calefactor |
| F11 | – | No se utiliza |
| F12 | 30A** | Fusible del relé ECR |
| F13 | 30A** | Relé de arranque |
| F14 | 25A** | Elevalunas eléctrico trasero (sin DCU) |
| F15 | 25A** | DPS6 |
| F 16 | – | No se utiliza |
| F17 | – | No se utiliza |
| F18 | 20A** | Motor limpiaparabrisas delantero |
| F19 | 5A* | Fuente de alimentación ABS/ESP 15 |
| F20 | 15 A* | Bocina |
| F21 | 5A* | Interruptor de la luz |
| F22 | 15 A* | Sistema de control de la batería |
| F23 | 5A* | Bobinas de relé;
Módulo interruptor de luz. |
| F24 | – | No se utiliza |
| F25 | 10 A* | Retrovisor exterior eléctrico (sin DCU) |
| F26 | 15 A* | Transmisión automática TCM 30 alimentaciones |
| F27 | 15 A* | Embrague A/C |
| F28 | 5A* | Alimentación del relé de combustible TMAF |
| F29 | – | No se utiliza |
| F30 | – | No se utiliza |
| F31 | – | No se utiliza |
| F32 | 10 A* | Válvula EGR;
Válvulas de control de vórtice; Sensores de oxígeno calefactados. |
| F33 | 10 A* | Bobinas de encendido |
| F34 | 10 A* | Inyectores |
| F35 | 5A* | Persiana de rejilla activa |
| F36 | 10 A* | ECM |
| F37 | – | No se utiliza |
| F38 | 15 A* | ECM / TCM canal 15 |
| F39 | – | No se utiliza |
| F40 | 5A* | Alimentación EPAS 15 |
| F41 | 20A* | BCM Canal 15 |
| F42 | 15 A* | Limpiaparabrisas trasero |
| F43 | – | No se utiliza |
| F44 | – | No se utiliza |
| F45 | – | No se utiliza |
| F46 | 2 5A* | Elevalunas eléctricos delanteros (sin DCU) |
| F47 | 7,5 A* | Retrovisor térmico (sin DCU) |
| F48 | 5A* | Retrovisor exterior eléctrico (sin DCU) |
| R1 | – | No se utiliza |
| R2 | Microtransmisor | Bocina |
| R3 | – | No se utiliza |
| R4 | – | No se utiliza |
| R5 | Microtransmisor | Limpiaparabrisas trasero |
| R6 | – | No se utiliza |
| R7 | – | No se utiliza |
| R8 | – | No se utiliza |
| R9 | – | No se utiliza |
| R10 | Mini relé | Relé de arranque |
| R11 | Microtransmisor | Embrague A/C |
| R12 | Relé de potencia | Ventilador |
| R13 | Mini relé | Ventilador del calefactor |
| R14 | Mini relé | Relé de control del motor (ECR) |
| R15 | Relé de potencia | Desempañador de la luneta trasera |
| R16 | Relé de potencia | Encendido 15 |
| * Mini fusibles ** Fusibles de cartucho |
Bota
Asignación de fusibles en el maletero (2012)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F1 | – | No se utiliza |
| F2 | 10 A | Módulo de vehículo sin llave |
| F3 | 5A | Tiradores de las puertas del vehículo sin llave |
| F4 | 25A | Unidad de control de la puerta delantera izquierda |
| F5 | 25A | Unidad de control de la puerta delantera derecha |
| F6 | 25A | Unidad de control de la puerta trasera izquierda |
| F7 | 25A | Unidad de control del portón trasero derecho |
| F8 | – | No se utiliza |
| F9 | 25A | Motor del asiento del conductor |
| F10 | – | No se utiliza |
| F11 | – | No se utiliza |
| F12 | – | No se utiliza |
| F13 | – | No se utiliza |
| F14 | – | No se utiliza |
| F15 | – | No se utiliza |
| F 16 | – | No se utiliza |
| F17 | – | No se utiliza |
| F18 | – | No se utiliza |
| F19 | – | No se utiliza |
| F20 | – | No se utiliza |
| F21 | – | No se utiliza |
| F22 | – | No se utiliza |
| F23 | 25A | Amplificador de sonido |
| F24 | – | No se utiliza |
| F25 | – | No se utiliza |
| F26 | – | No se utiliza |
| F27 | – | No se utiliza |
| F28 | – | No se utiliza |
| F29 | 5A | Cámara de aparcamiento asistido |
| F30 | 5A | Módulo de ayuda al aparcamiento |
| F31 | – | No se utiliza |
| F32 | – | No se utiliza |
| F33 | – | No se utiliza |
| F34 | 15A | Calefacción del asiento del conductor |
| F35 | 15A | Calefacción del asiento del acompañante |
| F36 | – | No se utiliza |
| F37 | 5A | Techo corredizo |
| F38 | – | No se utiliza |
| F39 | – | No se utiliza |
| F40 | – | No se utiliza |
| F41 | – | No se utiliza |
| F42 | – | No se utiliza |
| F43 | – | No se utiliza |
| F44 | – | No se utiliza |
| F45 | – | No se utiliza |
| F46 | – | No se utiliza |
| R1 | Relé de potencia | Relé trasero 15 (2/88) |
| R2 | – | No se utiliza |
| R3 | – | No se utiliza |
| R4 | – | No se utiliza |
| R5 | – | No se utiliza |
| R6 | – | No se utiliza |
2013
Habitáculo
Asignación de fusibles en el habitáculo (2013)
| No. | Amperios [A] | Descripción |
|---|---|---|
| 56 | 20A | Llenado de la bomba de combustible;
Sensor de masa de aire. |
| 57 | – | No se utiliza |
| 58 | – | No se utiliza |
| 59 | 5A | Transmisor-receptor antirrobo pasivo |
| 60 | 10 A | Iluminación interior;
Kit de interruptor de la puerta del conductor; Iluminación de la guantera; Conjunto del interruptor de la consola superior. |
| 61 | 20A | Encendedor;
Enchufe eléctrico. |
| 62 | 5A | Módulo sensor de lluvia;
Sensor de humedad; Retrovisor con atenuación automática. |
| 63 | – | No se utiliza |
| 64 | – | No se utiliza |
| 65 | 10 A | Desbloqueo del maletero |
| 66 | 20A | La puerta del conductor desbloquea la alimentación;
Doble cerradura. |
| 67 | 7,5A | SYNC®;
Pantalla multifunción; Módulo de navegación; Brújula. |
| 68 | – | No se utiliza |
| 69 | 5A | Cuadro de instrumentos |
| 70 | 20A | Cierre y desbloqueo centralizados |
| 71 | 10 A | Cabezal de control de la calefacción (climatización manual);
Duelo electrónico de control automático de temperatura. |
| 72 | 7,5A | Módulo volante |
| 73 | 5A | Conector de enlace de datos |
| 74 | 15A | Alimentación de las luces de cruce |
| 75 | 15A | Alimentación de los faros antiniebla |
| 76 | 10 A | Alimentación de la luz de marcha atrás |
| 77 | 20A | Suministro de lavaparabrisas |
| 78 | 5A | Interruptor de encendido, botón de arranque |
| 79 | 15A | Radio;
Navegador con reproductor de DVD; Pantalla táctil; Interruptor de la luz de emergencia; Interruptor de bloqueo de la puerta. |
| 80 | 20A | Alimentación del techo |
| 81 | 5A | Receptor de radiofrecuencia |
| 82 | 20A | Relé lavaparabrisas |
| 83 | 20A | Cierre centralizado |
| 84 | 20A | La puerta del conductor desbloquea la alimentación;
Doble cerradura. |
| 85 | 7,5A | Indicador de desactivación del airbag del pasajero;
Interruptor de calefacción de los asientos delanteros; Módulo de calefacción (climatización manual); Sensor de calidad del aire; Radio; Sensor de temperatura y humedad en el coche. |
| 86 | 10 A | Módulo de airbag;
Sistema de clasificación de pasajeros; Indicador de desactivación del airbag del pasajero. |
| 87 | – | No se utiliza |
| 88 | – | No se utiliza |
| 89 | – | No se utiliza |
Compartimento del motor
Asignación de fusibles en el cuadro de instrumentos (2013)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F1 | – | No se utiliza |
| F2 | – | No se utiliza |
| F3 | – | No se utiliza |
| F4 | – | No se utiliza |
| F5 | – | No se utiliza |
| F6 | – | No se utiliza |
| F7 | 40A** | Sistema/bomba antibloqueo con programa electrónico de estabilidad |
| F8 | 30A** | Válvula del programa electrónico de estabilidad |
| F9 | 30A** | Luneta trasera térmica |
| F10 | 40A** | Motor del ventilador del calefactor |
| F11 | – | No se utiliza |
| F12 | 30A** | Relé de control del motor, Fusible |
| F13 | 30A** | Mensajería de nueva creación |
| F14 | 25A** | Elevalunas eléctrico trasero (sin mando de puerta) |
| F15 | 25A** | Transmisión automática |
| F 16 | – | No se utiliza |
| F17 | – | No se utiliza |
| F18 | 20A** | Motor del limpiaparabrisas delantero |
| F19 | 5A* | Sistema antibloqueo de frenos/programa electrónico de estabilidad 15 alimentaciones |
| F20 | 15A* | bocina |
| F21 | 5A* | Interruptor de la luz |
| F22 | 15A* | Sistema de control de la batería |
| F23 | 5A* | Bobinas de relé;
Módulo interruptor de luz. |
| F24 | – | No se utiliza |
| F25 | 10 A* | Retrovisor exterior eléctrico (sin controlador de puerta) |
| F26 | 15A* | El módulo de control de la transmisión 30 alimenta la transmisión automática |
| F27 | 15A* | Embrague A/C |
| F28 | 5A* | Alimentación del relé de masa de aire |
| F29 | 20 A* | No utilizado (reserva) |
| F30 | – | No se utiliza |
| F31 | – | No se utiliza |
| F32 | 10 A* | Válvula de recuperación de gases de escape;
Válvulas de control de vórtice; Sensores de oxígeno calefactados. |
| F33 | 15A* | Bobinas de encendido |
| F34 | 10 A* | Inyectores |
| F35 | 5A* | Persiana activa para parrilla |
| F36 | 10 A* | Módulo de control del motor |
| F37 | – | No se utiliza |
| F38 | 15A* | Módulo de control del motor / módulo de control de la transmisión 15 fuente de alimentación |
| F39 | 5A* | Módulo de control de faros (Focus ST) |
| F40 | 5A* | Dirección asistida electrónica 15 CV |
| F41 | 20A* | Alimentación del módulo de control de la carrocería 15 |
| F42 | 15A* | Limpiaparabrisas trasero |
| F43 | 15A* | Regulación de faros HID (Focus ST) |
| F44 | – | No se utiliza |
| F45 | – | No se utiliza |
| F46 | 25A* | Elevalunas eléctricos delanteros (sin mando de puerta) |
| F47 | 7,5A* | Retrovisor térmico (sin controlador de puerta) |
| F48 | 5A* | Retrovisor exterior eléctrico (sin mando de puerta) |
| R1 | – | No se utiliza |
| R2 | Microtransmisor | Bocina |
| R3 | – | No se utiliza |
| R4 | – | No se utiliza |
| R5 | Microtransmisor | Limpiaparabrisas trasero |
| R6 | – | No se utiliza |
| R7 | – | No se utiliza |
| R8 | – | No se utiliza |
| R9 | – | No se utiliza |
| R10 | Mini relé | Relé de arranque |
| R11 | Microtransmisor | Embrague A/C |
| R12 | Relé de potencia | Ventilador |
| R13 | Mini relé | Ventilador del calefactor |
| R14 | Mini relé | Relé de control del motor |
| R15 | Relé de potencia | Luneta trasera térmica |
| R16 | Relé de potencia | Encendido 15 |
| * Mini fusibles ** Fusibles de cartucho |
Portaequipajes
Asignación de fusibles en el maletero (2013)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F1 | – | No se utiliza |
| F2 | 10 A | Módulo de vehículo sin llave |
| F3 | 5A | Tiradores de las puertas del vehículo sin llave |
| F4 | 25A | Unidad de control de la puerta delantera izquierda |
| F5 | 25A | Unidad de control de la puerta delantera derecha |
| F6 | 25A | Controlador de la puerta trasera izquierda |
| F7 | 25A | Unidad de control de la puerta trasera derecha |
| F8 | – | No se utiliza |
| F9 | 25A | Motor del asiento del conductor |
| F10 | – | No se utiliza |
| F11 | – | No se utiliza |
| F12 | – | No se utiliza |
| F13 | – | No se utiliza |
| F14 | – | No se utiliza |
| F15 | – | No se utiliza |
| F 16 | – | No se utiliza |
| F17 | – | No se utiliza |
| F18 | – | No se utiliza |
| F19 | – | No se utiliza |
| F20 | – | No se utiliza |
| F21 | – | No se utiliza |
| F22 | – | No se utiliza |
| F23 | 25A | Amplificador de sonido |
| F24 | – | No se utiliza |
| F25 | – | No se utiliza |
| F26 | – | No se utiliza |
| F27 | – | No se utiliza |
| F28 | – | No se utiliza |
| F29 | 5A | Cámara de aparcamiento asistido |
| F30 | 5A | Módulo de ayuda al aparcamiento |
| F31 | – | No se utiliza |
| F32 | – | No se utiliza |
| F33 | – | No se utiliza |
| F34 | 15A | Calefacción del asiento del conductor |
| F35 | 15A | Calefacción del asiento del acompañante |
| F36 | – | No se utiliza |
| F37 | 5A | Techo corredizo |
| F38 | – | No se utiliza |
| F39 | – | No se utiliza |
| F40 | – | No se utiliza |
| F41 | – | No se utiliza |
| F42 | – | No se utiliza |
| F43 | – | No se utiliza |
| F44 | – | No se utiliza |
| F45 | – | No se utiliza |
| F46 | – | No se utiliza |
| R1 | Relé de potencia | Relé trasero 15 (2/88) |
| R2 | – | No se utiliza |
| R3 | – | No se utiliza |
| R4 | – | No se utiliza |
| R5 | – | No se utiliza |
| R6 | – | No se utiliza |
2014
Habitáculo
Asignación de fusibles en el habitáculo (2014)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F56 | 20A | Repostar la bomba de combustible;
Sensor de masa de aire. |
| F57 | – | No se utiliza |
| F58 | – | No se utiliza |
| F59 | 5A | Transmisor-receptor antirrobo pasivo |
| F60 | 10 A | Iluminación interior;
Kit de interruptor de la puerta del conductor; Iluminación de la guantera; Conjunto del interruptor de la consola superior. |
| F61 | 20A | Encendedor;
Enchufe eléctrico. |
| F62 | – | No se utiliza |
| F63 | – | No se utiliza |
| F64 | – | No se utiliza |
| F65 | 10 A | Desbloqueo del maletero |
| F66 | 20A | Fuente de alimentación para el desbloqueo de la puerta del conductor |
| F67 | 7,5A | SINC;
Pantalla multifunción; Módulo de navegación; Brújula |
| F68 | – | No se utiliza |
| F69 | 5A | Cuadro de instrumentos;
Grupo menor (Focus ST). |
| F70 | 20A | Cierre y desbloqueo centralizados |
| F71 | 10 A | Cabezal de control de la calefacción (climatización manual);
Duelo electrónico de control automático de temperatura. |
| F72 | 7,5A | Módulo volante |
| F73 | 7,5A | Conector de enlace de datos |
| F74 | 15A | Alimentación de las luces de cruce |
| F75 | 15A | Alimentación de los faros antiniebla |
| F76 | 10 A | Alimentación de la luz de marcha atrás |
| F77 | 20A | Bomba de lavado |
| F78 | 5A | Interruptor de encendido, botón de arranque |
| F79 | 15A | Radio;
Navegador con reproductor de DVD; Interruptor de la luz de emergencia; Interruptor de bloqueo de la puerta. |
| F80 | 20A | Alimentación del techo |
| F81 | 5A | Receptor de radiofrecuencia |
| F82 | 20A | Conexión a tierra de la bomba de la lavadora |
| F83 | 20A | Cierre centralizado en el suelo |
| F84 | 20A | Desbloqueo de la puerta del conductor suelo |
| F85 | 7,5A | Interruptor de calefacción de los asientos delanteros;
Módulo de calefacción (climatización manual); Sensor de calidad del aire; Radio; Sensor de temperatura y humedad en el coche; Techo solar. |
| F86 | 10 A | Módulo de airbag;
Sistema de clasificación de pasajeros; Indicador de desactivación del airbag del pasajero. |
| F87 | – | No se utiliza |
| F88 | 25A | Fuente de alimentación para F67, F69, F71 y F79 |
| F89 | – | No se utiliza |
Compartimento del motor
Asignación de fusibles en la caja del cuadro de instrumentos (2014)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F7 | 40A** | Sistema/bomba antibloqueo con programa electrónico de estabilidad |
| F8 | 30A** | Válvula del programa electrónico de estabilidad |
| F9 | 30A** | Luneta trasera térmica |
| F10 | 40A** | Motor del ventilador del calefactor |
| F11 | 30A** | Alimentación del módulo de control de la carrocería KL30 |
| F12 | 30A** | Relé de control del motor Fusible |
| F13 | 30A** | Relé de arranque |
| F14 | 25A** | Elevalunas eléctrico trasero (sin mando de puerta) |
| FI 5 | 25A** | Transmisión automática |
| F 16 | – | No se utiliza |
| F17 | – | No se utiliza |
| F18 | 20A** | Motor del limpiaparabrisas delantero |
| F19 | 5A* | Sistema antibloqueo de frenos/programa electrónico de estabilidad 15 alimentaciones |
| F20 | 15 A* | Bocina |
| F21 | 5A* | Interruptor de la luz |
| F22 | 15 A* | Sistema de control de la batería |
| F23 | 5A* | Bobinas de relé;
Módulo interruptor de luz. |
| F24 | 15 A* | No utilizado (reserva) |
| F25 | 10 A* | Retrovisor exterior eléctrico (sin mando de puerta) |
| F26 | 15 A* | El módulo de control de la transmisión 30 alimenta la transmisión automática |
| F27 | 15 A* | Embrague A/C |
| F28 | 5A* | Alimentación del relé de masa de aire |
| F29 | 20A* | No utilizado (repuesto) |
| F30 | 5A* | Control electrónico del módulo de retención de potencia |
| F31 | – | No se utiliza |
| F32 | 10 A* | Válvula de recuperación de gases de escape;
Válvulas de control de vórtice; Sensores de oxígeno calefactados. |
| F33 | 10 A* | Bobinas de encendido |
| F33 | 15 A* | Bobinas de encendido (Focus ST) |
| F34 | 10 A* | Inyectores |
| F35 | 5A* | Persiana de rejilla activa |
| F36 | 10 A* | Módulo de control del motor |
| F37 | – | No se utiliza |
| F38 | 15 A* | Módulo de control del motor / módulo de control de la transmisión 15 alimentación |
| F39 | 5A* | Módulo de control de faros (Focus ST) |
| F40 | 5A* | Dirección asistida electrónica 15 CV |
| F41 | 20A* | Alimentación del módulo de control de la carrocería 15 |
| F42 | 15 A* | Limpiaparabrisas trasero |
| F43 | 15 A* | Regulación del alcance luminoso con indicador de alta intensidad (Focus ST) |
| F44 | – | No se utiliza |
| F45 | – | No se utiliza |
| F46 | 25A* | Elevalunas eléctricos delanteros (sin mando de puerta) |
| F47 | 7,5 A* | Retrovisor térmico (sin controlador de puerta) |
| F48 | – | No se utiliza |
| R1 | – | No se utiliza |
| R2 | Microtransmisor | bocina |
| R3 | – | No se utiliza |
| R4 | – | No se utiliza |
| R5 | Microtransmisor | Limpiaparabrisas trasero |
| R6 | – | No se utiliza |
| R7 | – | No se utiliza |
| R8 | Relé de potencia | Relé auxiliar KL15 retardo |
| R9 | – | No se utiliza |
| R10 | Mini relé | Relé de arranque |
| R11 | Microtransmisor | Embrague A/C |
| R12 | Relé de potencia | Ventilador |
| R13 | Mini relé | Ventilador del calefactor |
| R14 | Mini relé | Relé de control del motor |
| R15 | Relé de potencia | Luneta trasera térmica |
| R16 | Relé de potencia | Encendido 15 |
| * Mini fusibles ** Fusibles de cartucho |
Portaequipajes
Asignación de fusibles en el maletero (2014)
| No. | Amperios [A] | Descripción |
|---|---|---|
| F1 | – | No se utiliza |
| F2 | 10 A | Módulo de vehículo sin llave |
| F3 | 5A | Tiradores para puertas de coche sin llave |
| F4 | 25A | Unidad de control de la puerta delantera izquierda |
| F5 | 25A | Unidad de control de la puerta delantera derecha |
| F6 | 25A | Controlador de la puerta trasera izquierda |
| F7 | 25A | Unidad de control del portón trasero derecho |
| F8 | – | No se utiliza |
| F9 | 25A | Motor del asiento del conductor |
| F10 | 25A | Amplificador de sonido |
| F11 | – | No se utiliza |
| F12 | – | No se utiliza |
| F13 | – | No se utiliza |
| F14 | – | No se utiliza |
| FI 5 | – | No se utiliza |
| F 16 | – | No se utiliza |
| F17 | – | No se utiliza |
| F18 | – | No se utiliza |
| F19 | – | No se utiliza |
| F20 | – | No se utiliza |
| F21 | – | No se utiliza |
| F22 | – | No se utiliza |
| F23 | – | No se utiliza |
| F24 | – | No se utiliza |
| F25 | – | No se utiliza |
| F26 | – | No se utiliza |
| F27 | – | No se utiliza |
| F28 | – | No se utiliza |
| F29 | 5A | Cámara de aparcamiento asistido |
| F30 | 5A | Módulo de ayuda al aparcamiento |
| F31 | – | No se utiliza |
| F32 | – | No se utiliza |
| F33 | – | No se utiliza |
| F34 | 15A | Calefacción del asiento del conductor |
| F35 | 15A | Calefacción del asiento del pasajero |
| F36 | – | No se utiliza |
| F37 | – | No se utiliza |
| F38 | – | No se utiliza |
| F39 | – | No se utiliza |
| F40 | – | No se utiliza |
| F41 | – | No se utiliza |
| F42 | – | No se utiliza |
| F43 | – | No se utiliza |
| F44 | – | No se utiliza |
| F45 | – | No se utiliza |
| F46 | – | No se utiliza |
| R1 | Relé de potencia | Relé trasero 15 (2/88) |
| R2 | – | No se utiliza |
| R3 | – | No se utiliza |
| R4 | – | No se utiliza |
| R5 | – | No se utiliza |
| R6 | – | No se utiliza |
