Honda CR-V (2010-2011) – caja de fusibles
Honda CR-V (2010-2011) – diagrama de caja de fusibles
Año de producción: 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V (2010-2011) es los fusibles 28 (toma de accesorios trasera), 29 (toma de accesorios delantera) y 31 (toma de corriente de accesorios de mesa central) en la caja de fusibles del panel de instrumentos .

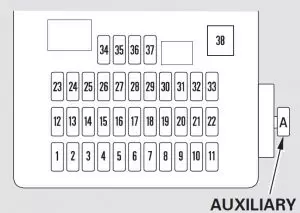

Caja de fusibles interna
| Número | Amperios [A] | Descripción |
| 1 | 7.5 | Relé de elevalunas eléctrico |
| 2 | 15 | Bomba de combustible |
| 3 | 10 | ACG |
| 4 | 7.5 | ABS / VSA |
| 5 | (15) | Asientos con calefacción* |
| 6 | – | No utilizado |
| 7 | – | No utilizado |
| 8 | 10 | Limpiaparabrisas trasero |
| 9 | 7.5 | ODS (sistema de detección de ocupantes) |
| 10 | 7.5 | Metro |
| 11 | 10 | SRS |
| 12 | 10 | Luz de carretera derecha |
| 13 | 10 | Luz de carretera izquierda |
| 14 | 7.5 | Poca luz (interior) |
| 15 | 7.5 | Poca luz (exterior) |
| 16 | 10 | Luz de cruce derecha |
| 17 | 10 | Luz de cruce izquierda |
| 18 | 20 | Luz de carretera principal |
| 19 | 15 | Pequeñas luces PRINCIPALES |
| 20 | 7.5 | TPMS |
| 21 | 20 | Luz de cruce |
| 22 | – | No utilizado |
| 23 | – | No utilizado |
| 24 | (20) | Techo corredizo * |
| 25 | 20 | Cerradura de la puerta |
| 26 | 20 | Ventana eléctrica delantera izquierda |
| 27 | – | No utilizado |
| 28 | 15 | Toma de accesorios trasera |
| 29 | 15 | Toma de corriente para accesorios frontal |
| 30 | 20 | Elevalunas eléctrico delantero derecho |
| 31 | (15) | Toma de corriente para accesorios
(en el compartimento de la consola / en la mesa central) |
| 32 | 20 | Fuente de alimentación de la ventana trasera derecha |
| 33 | 20 | Elevalunas eléctrico trasero izquierdo |
| 34 | 7.5 | Radio ACC |
| 35 | 7.5 | Bloqueo de teclas ACC |
| 36 | 10 | HAC |
| 37 | 7.5 | Luces de día |
| 38 | 30 | Limpiaparabrisas delantero |
| *: Si está equipado | ||
Auxiliar
| Número | Amperios [A] | Descripción |
| A | 10 | VB SOL |
| B | – | – |
Caja de fusibles debajo del capó
| Número | Amperios [A] | Descripción |
| 1 | 100 | Batería |
| – | No utilizado | |
| 2 | 80 | IG principal |
| 50 | Interruptor de encendido principal | |
| 3 | 20 | ABS / VSA FSR |
| 40 | Motor ABS / VSA | |
| 4 | 50 | Faro principal |
| 40 | La ventana de energía | |
| 5 | – | No utilizado |
| 6 | 20 | Motor de ventilador auxiliar |
| 7 | 20 | Motor del ventilador principal |
| 8 | 30 | Desempañador trasero |
| 9 | 40 | Admirador |
| 10 | 15 | Luces de emergencia |
| 11 | 15 | LAF |
| 12 | 15 | Detente y claxon |
| 13 | (20) | Asiento / inclinación eléctrico DR RR HI * |
| 14 | (20) | Asiento eléctrico DR FR HI / deslizante * |
| 15 | 7.5 | Nivel de aceite IGPS |
| 16 | – | No utilizado |
| 17 | (15) | Sonido de alta potencia;Desempañador de parabrisas. |
| 18 | 15 | Bobina IG |
| 19 | 15 | FI principal |
| 20 | 20 | Embrague MG |
| 21 | 15 | DBW |
| 22 | 7.5 | Iluminación interior |
| 23 | 10 | reserva |
| *:: Si está equipado | ||
