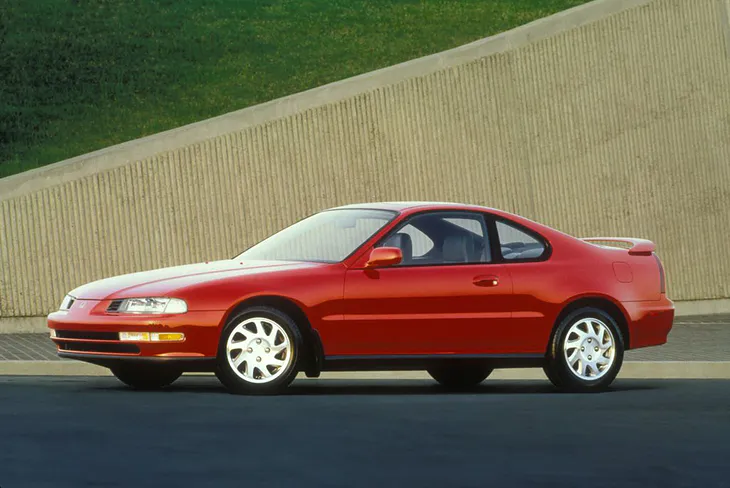

Honda Prelude (1991-1996) – caja de fusibles y relés
Diagramas de cajas de fusibles y relés – Honda Prelude
Aplica para vehículos fabricados en los años:
1991, 1992, 1993, 1994, 1995, 1996.
Esquema de la caja de fusibles del habitáculo
El bloque de fusibles está ubicado detrás de la cubierta en el panel inferior izquierdo (al lado del reposapiés).
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | – | – |
| 2 | 7.5 | ECM PGM-FI, relé principal PGM-FI, señal de arranque, indicador auxiliar (circuito de control de frenos) |
| 3 | 15 | Faros antiniebla delanteros |
| 4 | 10 | Relé principal PGM-FI |
| 5 | – | – |
| 6 | 15 | Calentador de asiento |
| 7 | treinta | Relé de apertura de techo solar, Relé de cierre de techo solar |
| 8 | 10 | Unidad de control de luces diurnas |
| 9 | 15 | Panel de control de calefacción, sistema de espejos eléctricos, unidad de control ABS, unidad de control 4WS, unidad de tiempo del ventilador, modo / recirculación. Espejos de motor calefaccionados |
| 10 | – | – |
| 11 | 10 | Relé principal del calentador del asiento, relé del embrague del compresor del aire acondicionado, PGM-FI, ECU, relé del desempañador de la luneta trasera |
| 12 | 7.5 | Luces de día |
| 13 | 10 | Luces indicadoras, luces indicadoras, reloj, luces de marcha atrás |
| 14 | 7.5 | Sistema de control de crucero |
| 15 | 20 | Sistema de ventanilla del conductor |
| 16 | 20 | Sistema de ventanillas para pasajeros |
| 17 | treinta | Sistema de limpiaparabrisas |
| 18 | 10 | Radio estéreo / reproductor de casetes, encendedor de cigarrillos |
| 19 | 15 | Relé principal PGM-FI, unidad de control de A/T, unidad de temporizador de ventilador, unidad ELD |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Unidad de control 4WS, sensores de ángulo de dirección delantero y trasero 4WS |
| 23 | 15 | Unidad SRS, Módulo de control de la transmisión (TCM), PGM-FI, Módulo de control del ventilador del radiador, Sensor de velocidad del vehículo (VSS), Sistema de carga |
| 24 | 10 | unidad SRS |
| R1 | Indicador de dirección / peligro | |
| R2 | Cerrando el techo solar | |
| R3 | motor del ventilador | |
| R4 | La ventana de energía | |
| R5 | Techo solar abierto | |
| R6 | Desempañante de la ventana trasera | |
Diagrama de la caja de fusibles en el compartimiento del motor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 31 | 50 | Relé motor ABS |
| 32 | 100 | Distribución de poder |
| 33 | 50 | Interruptor de encendido (BAT) |
| 34 | 40 | Relé de desempañador de luneta trasera |
| 35 | 40 | Relé del motor del ventilador |
| 36 | 40 | Calentadores de asiento, relé principal PGM-FI, faros antiniebla (’94) |
| 37 | 40 | Sistema de techo solar, sistema de elevalunas eléctrico, unidad de control de luz diurna |
| 38 | 60 | unidad de control 4WS |
| 39 | 15 | Indicador de peligro / relé, luces de advertencia de peligro |
| 40 | 15 | Centralita ABS (B2) |
| 41 | 15 | Bocinas, relé de bocina (con SRS), luces de freno, luces de freno |
| 42 | 20 | Luces de estacionamiento, luces en el tablero |
| 43 | 10 | Reloj, Sistema de Sonido Estéreo, Unidad de Control 4WS, Antena Eléctrica ECM, Unidad de Control A/T (TCM), PGM-FI (’94) |
| 44 | 15 | Centralita electrocerradura |
| 45 | 15 | Motor del ventilador del condensador, temporizador del ventilador |
| 46 | 15 | Luz de techo, relé de encendedor de cigarrillos, luz de maletero, luz de llave de encendido, sistema de bloqueo |
| 47 | 15 | Motor del ventilador del radiador |
| 48 | 7.5 | centralita ABS |
| 49 | 20 | Centralita ABS (B1) |
| 50 | 20 | faro derecho |
| 51 | 20 | Faro izquierdo, luz indicadora de luz alta, relé de luz antiniebla (’94) |
| R1 | Ventilador del radiador | |
| R2 | Motor bomba ABS | |
| R3 | Reflector | |
| R4 | Resistor | |
