Hyundai Kona I (2017-2021) – caja de fusibles

Hyundai Kona I (2017-2021) - caja de fusibles

Hyundai Kona I (2017-2021) – diagrama de la caja de fusibles

Año de fabricación: 2017, 2018, 2019, 2020, 2021.

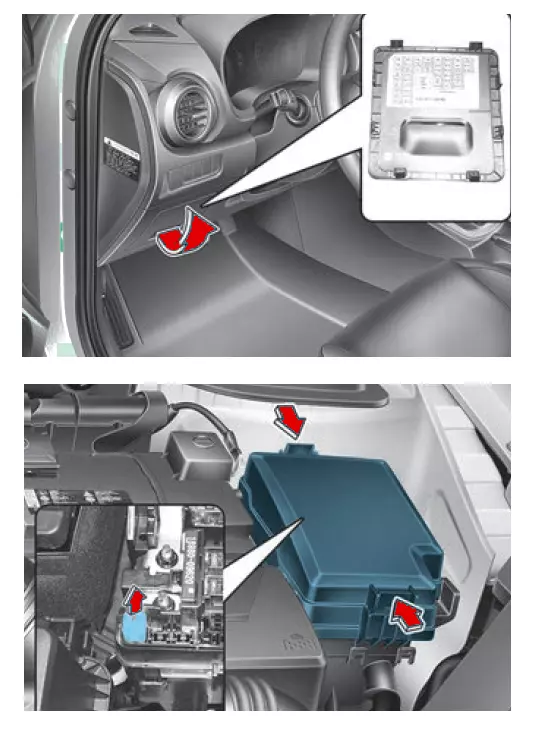

Ubicación de la caja de fusibles

La caja de fusibles se encuentra en el compartimento del motor y en el cuadro de instrumentos (asiento del conductor)

Esquema de la caja de fusibles del cuadro de instrumentos

Nombre del fusible Amperios [A] Descripción
MÓDULO 5 7,5A Palanca de cambios (A/T);

Espejo electrocrómico;

AMP;

A/V y unidad de navegación principal;

Módulo de control del aire acondicionado;

Módulo asiento delantero – ventilación;

Módulo de calefacción de los asientos delanteros.

MÓDULO 3 7,5A Interruptor de la luz de freno;

BCM;

Palanca de cambios (A/T).

SUNROOF 20A Unidad de techo
PUERTA DE HERRAMIENTAS ABIERTA 10 A Relé de puerta trasera
P/WINDOW LH 25A Relé de la ventanilla izquierda izquierda;

Módulo del cristal de seguridad del conductor.

MULTIMEDIA 15A Unidad principal de A/V y navegación
P/WINDOW RH 25A Relé para el elevalunas eléctrico derecho;

Módulo de cristal de seguridad para pasajeros.

P/ASIENTO (DRV) 25A Interruptor manual del asiento del conductor
P/ASIENTO (PASS) 25A Interruptor manual del asiento del pasajero
MÓDULO 4 7,5A Avisador de colisión en ángulo muerto – lado izquierdo y derecho;

Pestaña activa;

BCM;

Avisador acústico de distancia de aparcamiento;

Unidad de asistencia de carril (línea);

4 ruedas ECM.

PDM3 7,5A Módulo de control de llave inteligente;

Módulo inmovilizador.

TOMA DE CORRIENTE 2 20A Caja de relés ICM (relé de salida de potencia)
LÁMPARA INTERIOR 7,5A Bombilla en la guantera;

Lámpara de parasol en el lado izquierdo y derecho;

Iluminación interior;

Lámpara consola de techo;

Módulo cargador inalámbrico;

Interruptor de la consola del conductor;

Enciende la luz.

B/BOCINA DE ALARMA 10 A Caja de relés ICM (relé del zumbador de alarma de intrusión)
MEMORIA 10 A Módulo de control del aire acondicionado;

Head-up display;

Cuadro de instrumentos;

Espejo electrocromático.

AMP 30A AMP
MÓDULO 6 7,5A Módulo de control de llave inteligente;

BCM.

MDPS 7,5A Unidad MDPS
MÓDULO 1 7,5A Aleta de aire activa;

Interruptor de bloqueo de la llave de contacto;

BCM;

Interruptor de la luz de emergencia;

Conector de enlace de datos;

Sensor de lluvia.

MÓDULO 7 7,5A Módulo del asiento de ventilación delantero;

Módulo de calefacción de los asientos delanteros.

A/BAG IND 7,5A Cuadro de instrumentos;

Módulo de control del aire acondicionado.

FRENO FRENO 7,5A Interruptor de la luz de freno;

Módulo de control de llave inteligente.

INICIO 7,5A Interruptor de la gama de transmisión (A/T);

ECM;

Caja de relés ICM (relé de alarma de intrusión)

CLÚSTER 7,5A Pantalla al revés;

Cuadro de instrumentos.

CIERRE DE PUERTA 20A Relé de bloqueo de puerta;

Desbloqueo de puertas;

Caja de relés ICM (relé de desbloqueo de dos vueltas).

PDM 2 7,5A Botón Start/Stop;

Módulo inmovilizador.

FCA 10 A Unidad de asistencia para evitar colisiones frontales
Y/CALENTADOR 20A Módulo de calefacción de los asientos delanteros;

Módulo de ventilación de los asientos delanteros.

A/C 2 20A Módulo de control del aire acondicionado;

Motor del ventilador;

Resistencia del ventilador;

Bloque de conexión E/R (relé del soplador).

A/C 1 7,5A Módulo de control A/C;

Bloque de conectores E/R (relé del calefactor PTC 2, relé del soplador, relé del calefactor PTC 1).

PDM 1 15A Módulo de control de llave inteligente
PAQUETE DE AIRE 15A Módulo de control SRS;

Sensor de detección de pasajeros.

IG1 25A Bloque PCB (SAFE: ABS 3, ECU 5, SENSOR 4, TCU 2)
MÓDULO 2 10 A Cargador inalámbrico;

Módulo de control de llave inteligente;

BCM;

A/V y unidad de navegación principal;

Caja de relés ICM (relé enchufable);

Interruptor de alimentación del retrovisor exterior;

AMP.

ARANDELA 15A Interruptor multifunción
WIPER (LO/HI) 10 A BCM, bloque PCB (relé del limpiaparabrisas delantero (bajo)),;

Motor del limpiaparabrisas delantero.

WIPER RR 15A Relé del limpiaparabrisas trasero;

Motor del limpiaparabrisas trasero.

WIPER FRT 25A Motor del limpiaparabrisas delantero;

Bloque PCB (relé limpiaparabrisas delantero (bajo)).

ESPEJO TÉRMICO 10 A Retrovisor exterior, eléctrico en lado conductor/pasajero,;

Módulo de control del aire acondicionado;

ECM.

TOMA DE CORRIENTE 1 20A Más ligero
DIRECCIÓN CALEFACTADA 15A BCM

Esquema de la caja de fusibles del compartimento del motor

Nombre del fusible Amperios [A] Circuito protegido
ALT 150A Bloque de conectores E/R (fusible – ABS 1, ABS 2, 4WD);

Alternador.

MDPS 80A Unidad MDPS
B+5 60A Bloque PCB ((Fusible – HORN, H/LAMP HI, A/C, ECU 4, ECU 3), Relé de control del motor)
B+2 60A IGPM ((fusibles – No/Calor), IPS0, IPS1, IPS2)
B+3 60A IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
B+4 50A IGPM (Fusible – P/ENTRADA IZQUIERDA, P/ENTRADA DCHA, PUERTA TRASERA ABIERTA, SUNROOF, B/ALARMA BOCINA, TOMACORRIENTE 2, AMP, P/ASIENTO (PASS),P/ASIENTO (DRV))
VENTILADOR DE REFRIGERACIÓN 60A/50A Bloque de conectores E/R (relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 1)
CALEFACCIÓN TRASERA 40A Bloque de conectores E/R (relé del desempañador trasero)
SOPLANTE 40A Bloque de unión E/R (relé del soplador)
IG1 40A Sin llave inteligente: interruptor de encendido

Con llave inteligente: bloque de conectores E/R (relé PDM nº 3 (IG1), relé PDM nº 2 (ACC)

IG2 40A Sin llave inteligente: interruptor de encendido, bloque de conectores E/R (relé Srart nº 1)

Con llave inteligente: bloque de conectores E/R (relé PDM nº 4 (IG2), relé Srart nº 1)

CALEFACCIÓN PTC 1 50A E/R Junction Block (No. 1 PTC heater relay)
PTC CALENTADOR 2 50A Bloque de cableado E/R (Relé #2 Calentador PTC)
TCU 1 15A TCM
BOMBA DE VACÍO 20A Bomba de vacío
BOMBA DE COMBUSTIBLE 20A Bloque de conectores E/R (relé de la bomba de combustible)
B+1 40A IGPM ((Fusible – INTERRUPTOR DE FRENO, PDM 1, BLOQUEO DE PUERTA, MÓDULO 1, PDM 2), dispositivo automático de corte de corriente de fuga)
DCT1 40A MTC
DCT2 40A MTC
4X4 20A ECM para 4 ruedas
ABS 1 40A Módulo de control ESC;

Conector de control universal.

ABS 2 30A Módulo de control ESC

GAMMA 1.6 l T-GDI

Nombre del fusible Amperios [A] Descripción
SENSOR 2 10 A Bloque PCB (relé A/CON);

Conector E/R loc (relé del ventilador de refrigeración 1);

Válvula de control de ventilación electromagnética;

Válvula de control electromagnética RCV;

Válvula de control de aceite 1-#2;

Válvula de cierre del bidón.

2 ECUS 10 A ECM
1 ECU 20A ECM
INYECTOR 15A Inyectores
SENSOR 1 15A Sonda Lambda (arriba);

Sonda Lambda (abajo).

IGN BOBINA 20A Bobina de encendido #1~#4
3 ECUS 15A ECM
AIRE ACONDICIONADO 10 A Bloque PCB (relé A/CON)
5 ECUS 10 A ECM
SENSOR 4 15A Bomba de vacío
ABS 3 10 A Módulo de control ESC;

Conector de control universal.

TCU 2 15A TCM;

Interruptor de rango de transmisión.

SENSOR 3 10 A Bloque de conectores E/R (relé de la bomba de combustible)
4 ECUS 15A ECM
H/LAMP HI 10 A Bloque PCB (relé de los faros (alto))
BOCINA 15A Bloque PCB (relé de bocina)

NU 2.0L MPI

Nombre del fusible Amperios [A] Descripción
AIRE ACONDICIONADO 10 A Bloque PCB (relé A/CON)
5 ECUS 10 A PCM
SENSOR 4 15A
ABS 3 10 A Conector de control universal;

Módulo de control ESC.

TCU 2 15A Interruptor de alcance del puente del propulsor
SENSOR 3 10 A Bloque de conectores E/R (relé de la bomba de combustible)
4 ECUS 15A PCM
H/LAMP HI 10 A Bloque PCB (relé de los faros (alto))
BOCINA 15A Bloque PCB (relé de bocina)
