Jeep Compass MP/552 (2017-2019) – Caja de fusibles
Sistema de fusibles del Jeep Compass MP/552 (2017-2019).
Fusibles del encendedor del coche (toma) en Jeep Compass son fusibles F18 (parte trasera enchufe carga), F20 (encendedor de cigarrillos), F30 (toma de carga trasera – alimentada por la batería) en la caja de fusibles del compartimento del motor, y el fusible F94 (tomas de corriente) en la caja de fusibles interna.
Ubicación de la caja de fusibles
Unidad de distribución de energía
La caja de fusibles del compartimento del motor está situada en el lado izquierdo del compartimento del motor.
Ubicación del panel y la tapa de fusibles
Ubicación de la tapa del fusible de la batería
Caja de fusibles interna
Situado en el habitáculo, en el panel de instrumentos del lado izquierdo, debajo del cuadro de instrumentos.
Fusible/conjunto de distribución del relé de carga trasero
Para acceder a los fusibles, retire la puerta de acceso del panel trasero izquierdo de la zona de carga trasera.
Los fusibles pueden estar situados en dos unidades. El portafusibles de la versión 1 está más cerca de la parte trasera del vehículo, y el portafusibles de la versión 2 (si está equipado con remolque) está más cerca de la parte delantera del vehículo.
Diagramas de cajas de fusibles
2017, 2018, 2019

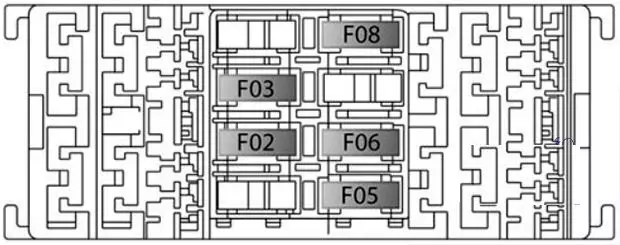

Compartimento del motor
Asignación de fusibles del compartimento del motor (2017, 2018, 2019)
| Receso | Maxi-fusibles | Fusible de cartucho | Minifusibles | Descripción |
|---|---|---|---|---|
| F01 | 70 Amp Tan | – | – | Módulo de caja de ordenador |
| F02 | 70 Amp Tan | Ordenador modular, unidades de distribución traseras | ||
| F03 | 30 A rosa con lámparas HID
20 A azul sin lámparas HID |
2017-2018: Informática Fuente de alimentación 2019: Fuente de alimentación del ordenador, lámparas HID |
||
| F04 | 40 Amp Tan | Módulo de control electrónico de los frenos | ||
| F05 | – | 40 Amp Tan | – | Calefactor PTC |
| F06 | 40 A naranja | – | – | Relé de arranque |
| F07 | 40 A naranja | – | – | Distribuidor trasero para remolque |
| F08 | – | 30 A rosa | – | Suministro para F24, F87, control de dirección |
| F09 | – | – | 7,5 A marrón | 2017-2018: Módulo de control del motor 2019: ECM, TCM, control del ventilador del radiador |
| F10 | – | – | Amarillo 20 Amp | Bocina |
| F11 | Amarillo 20 A – Motores de gasolina y diésel de 1,4 l Clear 25 A – Motores de 2,4 l |
2017-2018: Cargas de suministro de energía secundaria 2019: ECM / PCM / UREA inyectores de combustible. |
||
| F14 | – | – | 7,5 A marrón | Calentador del cárter del motor diésel |
| F15 | 40 A naranja | Módulo de control de la bomba de freno | ||
| F 16 | 10 A rojo | Potencia del módulo de control del motor, transmisión automática | ||
| F17 | 10 A rojo | Cargas secundarias del motor | ||
| F18 | Amarillo 20 Amp | Alimentación por encendido desde la toma de carga trasera de 12 voltios | ||
| F19 | 7,5 A marrón | 2017-2018: Compresor A/C y ventilador Connect PWM Radio. 2019: Compresor A/C |
||
| F20 | – | – | Amarillo 20 Amp | Más ligero |
| F21 | – | – | 15 A azul | Bomba de combustible |
| F22 | Amarillo 20 A – motor de gas 15 A Azul – motor diesel |
2017-2018: Motor del módulo de control de potencia 2019: Gas – Bobina de encendido diesel / inyector de combustible – Componentes del motor diesel. |
||
| F23 | – | – | 30 A verde | Rejilla calefactora de ventana |
| F24 | – | – | 15 A azul | Unidad de potencia electrónica Transmisión automática |
| F30 | Amarillo 20 A (a elección del cliente, transición FI8) | Toma de carga trasera de 12 voltios alimentada permanentemente por la batería | ||
| F81 | 60 A azul | – | – | 2017-2018: Módulo de bujías de incandescencia 2019: Módulo de bujía de incandescencia, alimentado por batería DDCT SDU |
| F82 | – | 40 A verde | – | Calentador de filtro diésel |
| F83 | – | 40 A verde | – | Ventilador HVAC |
| F84 | – | – | 30 A verde | Alimentación Tracción a las cuatro ruedas |
| F87 | – | – | 5 Amp Tan | Selector de marchas de la transmisión automática |
| F88 | – | – | 7,5 A marrón | Retrovisores exteriores calefactados |
| F89 | – | – | 30 A verde | Luneta trasera térmica |
| F90 | – | – | 5 Amp Tan | Sensor IBS (estado de carga de la batería) |
| Fxx | – | – | 10 A rojo (7,5 A marrón) |
Relé de control de doble batería |
La caja de fusibles dispone de portafusibles ATO adicionales instalados en la parte inferior de la caja
Portafusibles ATO adicional
| Receso | Fusible ATO / UNIVAL | Descripción |
|---|---|---|
| F1 | 5 Amp Biege | Módulo de control de la transmisión (4×4 / AWD) |
| F2 | 10 A rojo | ECM – Iniciar diagnóstico |
| F3 | 2 A gris | Control de dirección modular |
Habitáculo
Asignación de fusibles interiores (2017, 2018, 2019)
| Receso | Pista de cuchillos | Descripción |
|---|---|---|
| F31 | 7,5 A marrón | Controlador de seguridad de pasajeros |
| F33 | Amarillo 20 Amp | Ventana del motor del pasajero |
| F34 | Amarillo 20 Amp | Controlador del motor del parabrisas |
| F36 | Amarillo 20 Amp | Módulo de intrusión / sirena, radio, UCI / puerto USB, VSU, aire acondicionado, bloqueo electrónico de la dirección, espejos de seguridad / DTV (2019) |
| F37 | 10 A rojo | Cuadro de instrumentos, módulo de control de la cadena cinemática, control de crucero adaptativo, ventilador ECC (HVAC) |
| F38 | Amarillo 20 Amp | 2017-2018: Bloqueo / Desbloqueo Puertas 2019: bloqueo / desbloqueo de puertas, desbloqueo de puertas levadizas |
| F42 | 7,5 A marrón | Módulo del sistema de frenos, dirección asistida eléctrica |
| F43 | Amarillo 20 Amp | Bomba lavaparabrisas delantera y trasera |
| F47 | Amarillo 20 Amp | Elevalunas trasero izquierdo |
| F48 | Amarillo 20 Amp | Elevalunas trasero derecho |
| F49 | 7,5 A marrón | Asistente de aparcamiento, ángulo muerto, estabilizador de tensión, sensor de humedad, techo solar, bloqueo electrónico de la dirección, sensor de temperatura, retrovisor, asientos calefactados, sensor de luz y lluvia, interruptor Start Stop (2019). |
| F50 | 7,5 A marrón | Controlador de seguridad de pasajeros |
| F51 | 7,5 A marrón | Climatizador electrónico, clasificación de pasajeros, cámara de visión trasera, aire acondicionado, nivelación de faros, selección de terreno, luneta trasera térmica, remolque, salida de carril táctil |
| F53 | 7,5 A marrón | Módulo de interruptor de encendido sin llave, freno de estacionamiento eléctrico, cubo RF, aglomerado |
| F94 | 15 A azul | Ventilador ECC (HVAC) (2017-2018), asiento del conductor con ajuste lumbar, tomas de corriente. |
Maletero
Portafusibles carga trasera 1
| Depresión | Minifusible | Descripción |
|---|---|---|
| F1 | 30 A verde | Inversor |
| F2 | 30 A verde | Asiento con memoria |
| F3 | Amarillo 20 Amp | Techo solar – en función del equipamiento |
| F4 | 30 A verde | Asiento eléctrico (lado del acompañante) |
| F5 | 30 A verde | Asiento eléctrico (lado del conductor) |
| F6 | 7,5 A marrón | Potencia lumbar (asientos eléctricos) |
| F7 | 15 A azul | Volante calefactado / asientos ventilados |
| F8 | Amarillo 20 Amp | Asientos calefactados |
Portafusibles carga trasera 2
| Receso | Minifusible | Descripción |
|---|---|---|
| F1 | 10 A rojo | 2017-2018: Iluminación del controlador externo en el remolque 2019: TTM IGN Feed |
| F5 | 15 A azul | Controlador de iluminación exterior (lado del conductor) |
| F6 | 15 A azul | Controlador iluminación exterior (lado pasajero) |
| F7 | 10 A rojo | Puente TTM a pilas |
El soporte del módulo de distribución de fusibles de carga / relé trasero tiene un soporte de fusibles Maxi para el portón trasero elevable y un soporte de fusibles ATO / Uni Val para el sistema de audio HIFI.
| F01 | 30 A verde (maxi fusible) | Elevador de carga eléctrico |
| F02 | 25 Amperios limpios (fusible ATO / Uni-Val). | Sistema de audio HIFI |
