Łada Vesta (2015-2021) – caja de fusibles

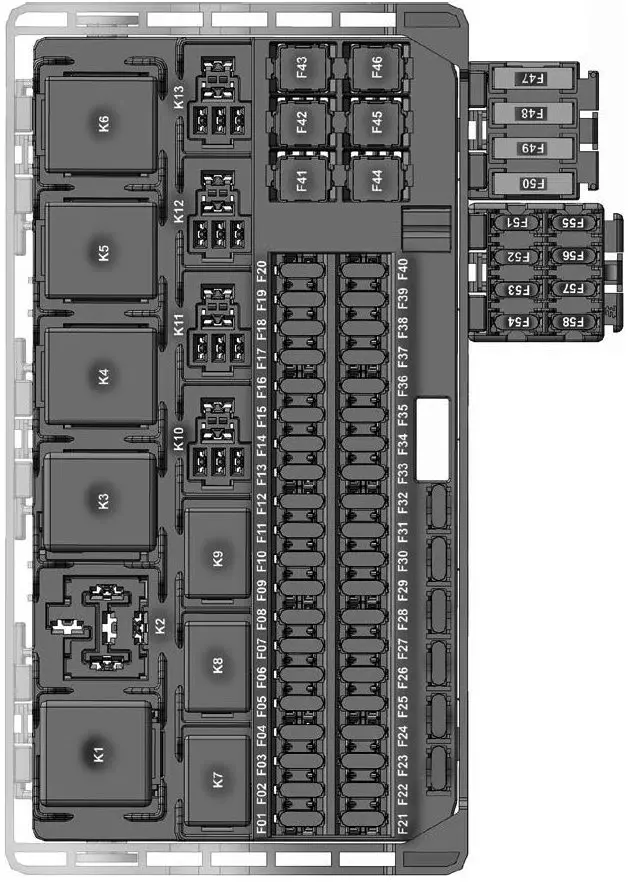

Łada Vesta – esquema de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Habitáculo
Situado bajo el tablero de instrumentos en el lado del conductor, detrás de la cubierta protectora.
Tipo 1
| F1 | 15A Lavaparabrisas |
| F2 | Interruptor de la columna de dirección de 5/30 A para el alumbrado exterior y los intermitentes |
| F3 | 10A Luz de carretera, faro izquierdo |
| F4 | Interruptor de la columna de dirección de 5/30 A para el alumbrado exterior y los intermitentes |
| F5 | 15A Asientos calefactados |
| F6 | 5A Reflector lateral derecho y luz trasera derecha |
| F7 | 5A Reflector lateral izquierdo y luz trasera izquierda |
| F8 | 5A Luz antiniebla trasera |
| F9 | 3A indicador lateral derecho |
| F10 | Selector de transmisión automática 5A |
| F11 | 10A Haz de cruce, semáforo izquierdo |
| F12 | 15A Indicadores de dirección |
| F13 | 10A Unidad de control del cuerpo |
| F14 | Interruptor de luz de freno 10A |
| F15 | 5A Sensor de lluvia;
Sensor de luz; Corrector eléctrico de faros. |
| F 16 | 5A Interruptor de las luces de freno |
| F17 | 5A Iluminación de la guantera;
Iluminación de arranque; Iluminación del umbral de la puerta. |
| F18 | 3A Indicador de dirección izquierda |
| F19 | 10A Haz de cruce, faro derecho |
| F20 | 5A Retrovisores exteriores calefactados |
| F21 | 15A Sistema de seguridad pasiva SRS (airbags) |
| F22 | 5A Cuadro de instrumentos |
| F23 | 5A Cuadro de instrumentos |
| F24 | 5А «ERA GLONASS»;
Sistema de audio. |
| F25 | 5A Sistema de control de estabilidad ESP |
| F26 | Bomba de combustible 15A |
| F27 | 5A Asistencia al aparcamiento |
| F28 | Dirección asistida eléctrica 5A |
| F29 | 5A Conector para iluminación del remolque |
| F30 | 5А «GLONAS ERA» |
| F31 | 5А «GLONAS ERA» |
| F32 | 10A Transmisión automática;
Interruptor de la luz de marcha atrás; Parabrisas térmico. |
| F33 | 5A Elevalunas eléctrico |
| F34 | 5A Sensor de ángulo del volante, interruptores del control de crucero y del sistema multimedia en el volante |
| F35 | 5A Bloque de interruptores para el control de los elevalunas eléctricos y la activación de los espejos retrovisores eléctricos |
| F36 | 15A Sistema de audio;
Conector de diagnóstico. |
| F37 | 7,5A Luz de freno trasera derecha |
| F38 | 7,5A Luz de freno, luz trasera izquierda |
| F39 | Luces de circulación diurna 10A |
| F40 | 10A Luz de carretera, faro izquierdo |
| F41 | 20A Toma eléctrica, encendedor de cigarrillos |
| F42 | Unidad de control del cuerpo 20A |
| F43 | 20A Cerraduras eléctricas de puertas |
| F44 | 30A Elevalunas eléctrico |
| F45 | 30A Ventilador eléctrico |
| F46 | Limpiaparabrisas 30A |
| F47 | 25A Luz de carretera derecha;
Bloque izquierdo luces de cruce – faros; Posición de bloqueo izquierda – faros; Luz trasera izquierda. |
| F48 | Limpiaparabrisas 30A |
| F49 | 25A Luces antiniebla;
Luz antiniebla trasera; Iluminación de la matrícula. |
| F50 | 25A Luz de carretera izquierda;
Bloqueo de luz de cruce derecha – faros; Bloque derecho luces de cruce – faros y luz trasera derecha. |
| F51 | 5A Sensor de posición del pedal de embrague |
Tipo 2
| F1 | 5А Suministro de 1 Unidad Terminal (UT) «Respuesta de Emergencia basada en el Sistema Global de Navegación por Satélite» (ERA-GLONASS) |
| F2 | 5A Alimentación para 1 juego de indicadores (KP) |
| F | 10A Circuito de terminales K15 para el compartimento del motor |
| F4 | 10A Circuito de luz de cruce derecha (FBS) |
| F5 | 10A Circuito de luz de cruce izquierda (FBS) |
| F6 | 5A Señal K15 para dirección asistida eléctrica (EURU) |
| F7 | 15A Alimentación del controlador del sistema de airbag (SNPB) |
| F8 | 5A Alimentación del sistema de ayuda al aparcamiento (sensores de aparcamiento) |
| F9 | 5A Circuito intermitente derecho (УП). retrovisores. |
| F10 | 3A Circuito de los faros antiniebla traseros (ZPTO) |
| F11 | 3A Circuito indicador de dirección del lado izquierdo (UP). retrovisor |
| F12 | 10A Cadena Luz de marcha diurna (DRL) |
| F13 | 10A Circuito luz de carretera derecha (FDS) |
| F14 | 10A Circuito de semáforo izquierdo (FDS) |
| F15 | 5A Circuito de calefacción del espejo exterior |
| F 16 | 5А Bus de alimentación de accesorios (posición de encendido ACC) Radio / multimedia, TU ERA-GLONASS |
| F17 | 5A Cadena de la luz de estacionamiento trasera (ZDL) |
| F18 | Circuito de faros 7,5 A (PRGO) |
| F19 | 7,5A Circuito de la luz de freno izquierda |
| F20 | 7,5A Circuito de la luz de freno derecha |
| F21 | 15A Alimentación del módulo electrónico de la carrocería (BCM), circuito de intermitentes |
| F22 | 5А Fuente de alimentación para 2 unidades terminales ERA-GLONASS |
| F23 | Fuente de alimentación 5A 2 Indicadores (KP) |
| F24 | 5A Alimentación del selector de transmisión mecánica automática (AMT) |
| F25 | 5A Bus para conmutar la respuesta de corriente (VTR) al bloque de funciones suplementarias de la electrónica de la carrocería (BDFKE) y a la unidad de retrovisor lateral |
| F26 | Bus VTP 5A para iluminación interior y del maletero |
| F27 | 5A bus BTP para circuito de conmutación de frenos |
| F28 | 15A Alimentación para radio y conector de diagnóstico |
| F29 | 10A Fuente de alimentación para la iluminación del remolque |
| F30 | 15A Llenado de la bomba de combustible |
| F31 | Bus VTP de 5A para el control del relé del elevalunas y la calefacción interior |
| F32 | 5А ВТР bus para interruptor de ajuste de alcance de faros y sensor de lluvia y luz (ДДиО). |
| F33 | Neumático 5A VTP para sensor de ángulo de dirección |
| F34 | 5А Bus VTP para controlador AVZ / E8R |
| F35 | 5/25А Alimentación para 1 interruptor de columna de dirección izquierda para configuraciones de lujo/no lujo (FDS, GO) |
| F36 | 10A Alimentación luz de freno |
| F37 | 10A Alimentación del módulo electrónico de la carrocería (BCM) |
| F38 | 5/25A Alimentación para 2 interruptores de la columna de dirección izquierda para lux, estándar, estándar (FBS, DRL) |
| F39 | 20A Alimentación del interruptor de la columna de dirección derecha (limpiaparabrisas, lavaparabrisas) |
| F40 | 15 / 30A Alimentación para funciones electrónicas adicionales de la carrocería (BDFKE) / asientos delanteros calefactables (de serie, de serie) |
| F41 | 20A Alimentación de accesorios (posición ACC de la llave de contacto), encendedor de cigarrillos. |
| F42 | 20А Electrónica del cuerpo (ВСМ, ВТР alimentación de bus). |
| F43 | 20A Electrónica de la carrocería (ВСМ, alimentación para cerraduras de puertas) |
| F44 | Elevalunas eléctrico 30A |
| F45 | 30A Alimentación del ventilador de calefacción interno |
| F46 | 30A Alimentación del limpiaparabrisas delantero (de serie, estándar) |
| F47 | 25A Alimentación para el circuito adicional de la unidad electrónica de la carrocería (EMM): DS derecha, BS izquierda, GO delantera, DRL derecha |
| F48 | 30A Alimentación del circuito auxiliar del módulo electrónico de la carrocería (EMM): limpiaparabrisas delantero |
| F49 | 25A Alimentación del circuito adicional de la unidad electrónica de la carrocería (EMM): faros antiniebla (PTF), faros antiniebla traseros (ZPTO), luz de matrícula (UN) |
| F50 | 25A Alimentación de los circuitos electrónicos auxiliares de la carrocería (EMM): DO izquierdo, EC derecho, HE trasero, DRL izquierdo |
| F51 | Alimentación de relé PTF 15A (ZM, estándar) |
| F52 | Fuente de alimentación del cargador de 5 A |
| F53 | 5A Alimentación de los botones de control de crucero en el volante |
| F54 | Reserva |
| F55 | 15A Fuente de alimentación para toma de 12 V en el maletero |
Relé
| К1 | Alimentación eléctrica para la iluminación y la calefacción de los asientos |
| K2 | Reserva |
| K3 | Luneta trasera térmica |
| K4 | Ventanas delanteras |
| K5 | Ventilador interno del calefactor |
| К6 | Elevalunas trasero |
| K7 | Módulo de la bomba de combustible |
| К8 | ACC (toma de 12 V) |
| K9 | Alimentación de los faros antiniebla |
Compartimento del motor
Situado junto a la batería.
Descripción
| 60 | 40A Sistema antibloqueo de frenos y unidad de control de estabilidad de cambio (ABS/ESP) |
| 61 | 70A Dirección asistida eléctrica (EURU) |
| 62 | 60A ’15 -’17: Generador |
| 70A ’18 -’21: Unidad de control de la caja de cambios robotizada | |
| 63 | 60A ’15 -’17: Generador |
| 64 | 60A ’15 -’17: Abrazadera K30S |
| 65 | 60A ’15 -’17: Parabrisas térmico |
| 66 | 70A ’15 -’17: Unidad de control de la caja de cambios robotizada |
| 67 | 40A Relé del ventilador de refrigeración del motor |
| 68 | 60A ’18 -’21: Abrazadera K30S |
| 69 | 30A ’15 -’17: Luneta trasera térmica |
| 60A ’18 -’21: Parabrisas térmico | |
| 71 | Reserva |
| 72 | Controlador del motor 15A GNC – gas natural comprimido (metano) |
| 70A ’18 -’21: Generador | |
| 73 | 5A Controlador de motor GNC – gas natural comprimido (metano) |
| 70A ’18 -’21: Generador | |
| 74 | 10A ’15 -’17: Relé de bocina de alarma antirrobo (sirena) |
| 15A ’18 -’21: Embrague del compresor de aire acondicionado | |
| 75 | 5A Unidad de control de la caja de cambios robótica |
| 76 | Reserva |
| 77 | 15A ’15 -’17: Relé del embrague del compresor de aire acondicionado |
| 30A ’18 -’21: Luneta trasera térmica | |
| 78 | 15A Embrague del compresor del aire acondicionado, relé de la unidad de control del ventilador del radiador |
| 79 | Reserva |
| 80 | 10A ’15 -’17: Sonda Lambda, válvula de purga del bidón, válvula de distribución (sincronización) |
| 7,5А ’18 -’21: Sondas Lambda (DK1, DK2), válvula de purga de adsorción (KPA), válvula de mariposa del módulo de admisión (ZVM), válvula de distribución de gas (distribución) | |
| 81 | Interruptor de luz inversa 5A |
| 82 | Reserva |
| 83 | Reserva |
| 84 | 25A Sistema antibloqueo de frenos y unidad de control de la estabilidad de la relación de transmisión (ABS/ESP) |
| 85 | 10A Bocina, bocina de alarma antirrobo (’18 -’20) |
| 86 | Bobina de relé del calefactor del parabrisas 5A |
| 87 | Reserva |
Relé
| R1 | Parabrisas térmico 2 | |
| R2 | ’15 -’17: Parabrisas térmico nº 1 | |
| 18 – 21: Ventilador de refrigeración del motor | ||
| R3 | 18-21: Parabrisas térmico 1 | |
| R4 | Inicio | |
| R5 | Unidad de control del motor (KSUD) | |
| R6 | Embrague del compresor de aire acondicionado | |
| R7 | ’15 -’17: Ventilador de refrigeración del motor | |
| 18 – 21: Inicio | ||
| R8 | Tono | |
| R9 | Sonido de alarma antirrobo | |
