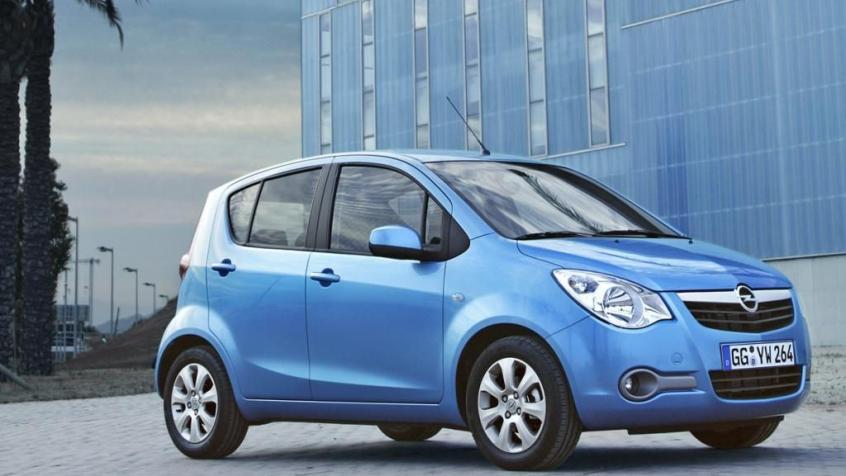

Opel Agila B (2008-2014) – caja de fusibles y relés
Esquemas de cajas de fusibles y relés – Opel Agila B
Aplica para vehículos fabricados en los años:
2008, 2009, 2010, 2011, 2012, 2013, 2014.
El encendedor del Opel Agila B es el fusible número 5 en la caja de fusibles del panel de instrumentos.
Aquí encontrará los esquemas de caja de fusibles del Opel Agila B 2009, 2010 y 2011.
ubicación
Compartimiento del motor
Motores de gasolina:
La caja de fusibles se encuentra al lado de la batería en el compartimiento del motor.
Motores diésel
La caja de fusibles se encuentra en la parte trasera de la batería.
Compartimiento de pasajero
Está ubicado en el lado izquierdo del vehículo, debajo del tablero.
Para abrir la caja de fusibles, presione la cubierta en ambos lados y retírela.
Diagramas de cajas de fusibles.
2009, 2010
Compartimento del motor (gasolina)
Fusibles en el vano motor (gasolina) (2009, 2010)
| Número | Descripción |
|---|---|
| 1 | ventilador del calentador |
| 2 | Inyección de combustible |
| 3 | Compresor de aire acondicionado |
| 4 | Transmisión automática |
| 5 | Interruptor de la luz de freno |
| 6 | ABS;
ESP. |
| 7 | Inicio |
| 8 | – |
| 9 | Módulo de control de dirección asistida |
| 10 | Switch de ignición |
| 11 | Ventilador del radiador |
| 12 | – |
| 13 | ABS, ESP |
| 14 | – |
| 15 | Electricidad del motor |
| 16 | Faros antiniebla delanteros |
| 17 | Faro (izquierda) |
| 18 | Faro (derecho) |
Compartimento del motor (diésel)
Disposición de fusibles en el compartimiento del motor (diesel) (2009, 2010)
| Número | Descripción |
|---|---|
| 1 | Inicio |
| 2 | Compresor de aire acondicionado |
| 3 | Bomba de combustible |
| 4 | Inyección de combustible |
| 5 | ventilador del calentador |
| 6 | Ventilador del radiador |
| 7 | Módulo de control de dirección asistida |
| 8 | ABS, ESP |
| 9 | ABS, ESP |
| 10 | Interruptor de la luz de freno |
| 11 | Faro (derecho) |
| 12 | Faro (izquierda) |
| 13 | Faros antiniebla delanteros |
| 14 | Switch de ignición |
| 15 | Switch de ignición;
Ventanas eléctricas; limpiaparabrisas; Inicio. |
Tablero de instrumentos
Asignación de Fusibles en Tablero de Instrumentos (2009, 2010)
| Número | Descripción |
|---|---|
| 1 | – |
| 2 | Bobinas de ignición |
| 3 | Luz de marcha atrás |
| 4 | Combinación de instrumentos |
| 5 | Toma de corriente;
Encendedor; Retrovisor exterior eléctrico. |
| 6 | Sistema de información y entretenimiento. |
| 7 | Ventanas eléctricas |
| 8 | Limpiaparabrisas / almohadillas |
| 9 | Dirección asistida |
| 10 | Sistema de bolsa de aire |
| 11 | ABS, ESP |
| 12 | Luz de la cola |
| 13 | – |
| 14 | Cerradura de la puerta |
| 15 | Motor diesel |
| 16 | Inicio |
| 17 | – |
| 18 | ventilador del calentador |
| 19 | Luz trasera antineblina |
| 20 | Sistema de información y entretenimiento. |
| 21 | Luneta trasera térmica |
| 22 | Bocina;
Advertencia de peligro. |
| 23 | Caja de cambios manual |
| 24 | Ventanas eléctricas |
2011
Compartimento del motor (gasolina)
Fusibles en el vano motor (2011)
| Número | Descripción |
|---|---|
| 1 | ventilador del calentador |
| 2 | Inyección de combustible |
| 3 | Compresor de aire acondicionado |
| 4 | Caja de cambios automática |
| 5 | Interruptor de la luz de freno |
| 6 | ABS, ESP |
| 7 | Inicio |
| 8 | – |
| 9 | Módulo de control de dirección asistida |
| 10 | Switch de ignición |
| 11 | Ventilador del radiador |
| 12 | – |
| 13 | ABS, ESP |
| 14 | – |
| 15 | Electricidad del motor |
| 16 | Faros antiniebla delanteros |
| 17 | Faro (izquierda) |
| 18 | Faro (derecho) |
Tablero de instrumentos
Asignación de fusibles en el panel de instrumentos (2011)
| Número | Descripción |
|---|---|
| 1 | – |
| 2 | Bobinas de ignición |
| 3 | Luz de marcha atrás |
| 4 | Combinación de instrumentos |
| 5 | Toma de corriente;
Encendedor; Retrovisor exterior eléctrico. |
| 6 | Sistema de información y entretenimiento. |
| 7 | Ventanas eléctricas |
| 8 | Limpiaparabrisas / almohadillas |
| 9 | Dirección asistida |
| 10 | Sistema de bolsa de aire |
| 11 | ABS, ESP |
| 12 | Luz de la cola |
| 13 | Sistema de arranque y parada |
| 14 | Cerradura de la puerta |
| 15 | – |
| 16 | Inicio |
| 17 | – |
| 18 | ventilador del calentador |
| 19 | Luz trasera antineblina |
| 20 | Sistema de información y entretenimiento. |
| 21 | Luneta trasera térmica |
| 22 | Bocina;
Advertencia de peligro. |
| 23 | Sistema de arranque y parada |
| 24 | Temporizador de ventana |
