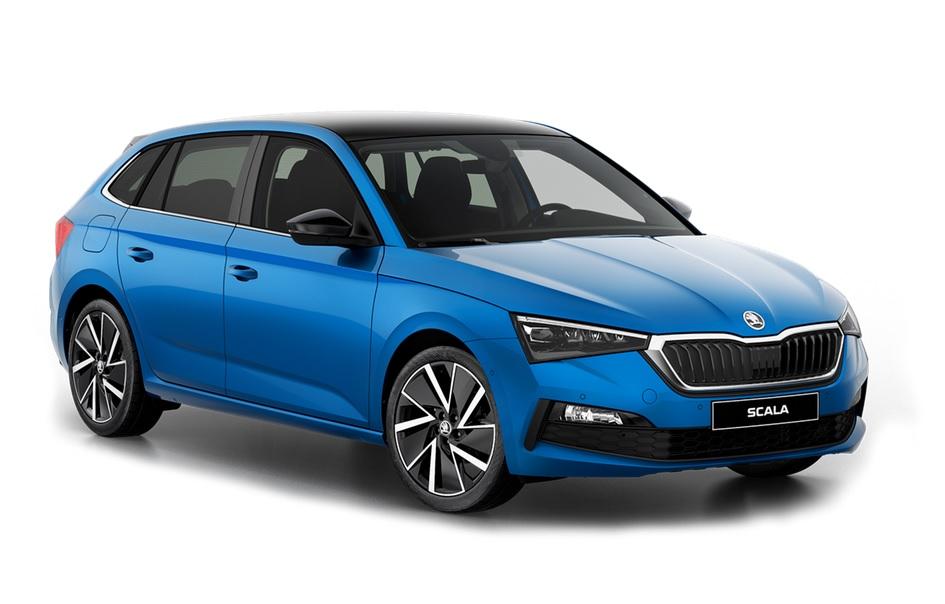

Skoda Scala (2021) – caja de fusibles y relés
Esquemas de cajas de fusibles y relés – Skoda Scala
Aplica para vehículos fabricados en los años:
2021.
Para el encendedor (tomas de corriente) hay fusibles 52 (toma de 12 V en la parte delantera del encendedor) y 54 (toma de 12 V en el maletero) en la caja de fusibles del cuadro de instrumentos.
Tablero de instrumentos
La caja de fusibles se encuentra detrás de la guantera del lado del conductor.
Presione el botón y abra la bandeja, extraiga la bandeja tirando de ella hacia usted.
Número |
Descripción |
---|---|
1 |
barra de remolque |
2 |
Iluminación del vehículo – lado izquierdo |
3 |
amplificador de musica |
4 |
Sistema de limpieza de faros |
5 |
Techo inclinable y corredizo |
6 |
Cierre centralizado, lavaparabrisas, limpiaparabrisas trasero |
7 |
calefacción del asiento trasero |
8 |
Climatrónico |
9 |
Iluminación del vehículo – lado derecho |
10 |
barra de remolque |
11 |
tapa del maletero eléctrica |
12 |
calefacción del volante |
13 |
Interruptor de luces, conector de diagnóstico, sensor de lluvia, palanca selectora debajo del volante, parabrisas calefactado |
14 |
Lavaparabrisas |
15 |
salpicadero, número de emergencia |
16 |
Iluminación del vehículo – lado derecho |
17 |
Elevalunas eléctricos – lado derecho |
18 |
limpiaparabrisas delanteros |
19 |
el dispositivo de infoentretenimiento |
20 |
Calefacción de la luneta trasera |
21 |
SCR (AdBlue® ) |
22 |
lento |
23 |
cámara de marcha atrás |
24 |
Phonebox , antena GSM, puerto USB, pantalla de infoentretenimiento |
25 |
palanca de mando debajo del volante |
26 |
bus de datos |
27 |
Ajuste del amortiguador (suspensión adaptativa) |
28 |
sensor de alarma |
29 |
Sirena del sistema de alarma |
30 |
Encendido (bloqueo de encendido) |
31 |
Aire acondicionado / calefacción |
32 |
Pretensores del cinturón de seguridad del pasajero |
33 |
Elevalunas eléctricos – lado izquierdo |
34 |
Pretensores del cinturón del conductor |
35 |
Iluminación del vehículo – lado izquierdo |
36 |
señal de sonido |
37 |
Calefacción de asientos delanteros |
38 |
Iluminación interior, iluminación de botones, sistema lavafaros, iluminación decorativa, aire acondicionado manual, calefacción |
39 |
Soporte de sistemas |
40 |
Interruptor de luces, faro, nivelación de luces, conexión de diagnóstico, interruptor de luz de marcha atrás, palanca selectora debajo del volante |
41 |
Oscurecimiento de retrovisores interiores, ajuste de retrovisores exteriores, aire acondicionado, relé de GNC |
42 |
Interruptor del pedal del embrague, arranque del motor |
43 |
limpiaparabrisas trasero |
44 |
Sistema de bolsas de aire, luz indicadora de bolsas de aire |
45 |
limpiaparabrisas delanteros |
46 |
calefacción del asiento trasero |
47 |
lento |
48 |
Bloqueo eléctrico de la columna de dirección, Kessy (sistema de bloqueo y arranque sin llave) |
49 |
SCR (AdBlue® ) / GNC |
50 |
Conectores USB traseros, conector USB en el retrovisor interior |
51 |
lento |
52 |
Encendedor de cigarrillos, toma de 12 V |
53 |
Bloqueo del gatillo de la llave de encendido, transmisión automática |
54 |
Toma de 12 V en el maletero |
55 |
lento |
56 |
Aire acondicionado manual, calefacción |
57 |
lento |
58 |
Lavaparabrisas |
59 |
Retrovisores exteriores calefactables, boquillas de lavado calefactables |
60 |
barra de remolque |
61 |
barra de remolque |
Compartimiento del motor
Número |
Descripción |
---|---|
1 |
Controlador del motor |
2 |
Aleta de escape, bomba de refrigerante, rejillas de radiador, componentes del motor, SCR ( AdBlue® ) |
3 |
Sonda lambda, unidad de control de NOx |
4 |
Bomba de combustible |
5 |
Ventilador del radiador, regulador de presión de sobrealimentación, sensor de temperatura y nivel de aceite, componentes del motor |
6 |
Respiradero del cárter, sistema de bujías incandescentes, componentes del motor |
7 |
Sistema de frenado (bomba de vacío) |
8 |
Bomba de combustible, componentes del motor |
9 |
Interruptor de la luz de freno |
10 |
Bus de datos, controlador BCM, módulo de datos de batería |
11 |
lento |
12 |
Aire acondicionado |
13 |
lento |
14 |
ESC, sistema de control del motor, componentes del motor |
15 |
Transmisión automática |
16 |
lento |
17 |
sistema de control del motor |
18 |
Inicio |
19 |
lento |
20 |
ESC |
21 |
ESC |
22 |
lento |
23 |
lento |
24 |
lento |
25 |
Calefactor auxiliar eléctrico, ventilador de radiador |
27 |
Calefactor auxiliar eléctrico, ventilador de radiador |
28 |
calefacción auxiliar eléctrica |
29 |
Calefacción de parabrisas |
