Smart Fortwo 451 (2007-2015) – caja de fusibles

Smart Fortwo 451 (2007-2015) – diagrama de caja de fusibles

Año de producción: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Smarta Fortwo 451 (2007-2015)  es el fusible 21 en la caja de fusibles en el tablero.

Tablero

La caja de fusibles se encuentra en el lado del conductor debajo del tablero.

Parte delantera

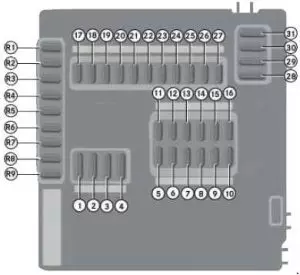

Smart ForTwo 451 – diagrama de la caja de fusibles – tablero (frontal)
Número Descripción
Amperios [A]
1 Motor 132,9, 660,9:

Inicio;

Motor 780.009:

Bomba de vacío reforzadora de freno.

25
2 Motor del limpiaparabrisas 25
3 Unidad de control de la función de confort del elevalunas eléctrico 20
4 Motor de ventilador 25
5 Luz antiniebla delantera izquierda

Luz antiniebla delantera derecha

10
6 Luz trasera derecha;

Luz de estacionamiento derecha;

Luz de matrícula izquierda;

Lámpara de matrícula derecha.

7.5
7 Luz trasera izquierda;

Luz de estacionamiento izquierda.

7.5
8 Motor 132.9:
Bomba de inyección de aire secundaria, relé Me-SFI [ME];

Módulo de control de palanca de interruptor electrónico;

Dispositivo de control manual de transmisión automática;

Cilindro 1 de la bobina de encendido;

Bobina de encendido 2 cilindros;

Bobina de encendido 3 cilindros;

motor 660.9:

Unidad de control CDI;

Módulo de control de interruptor electrónico

palanca de la unidad;

Unidad de control manual automatizada

transmisión;

Motor 780.009:

Calentador de batería de alto voltaje.

25
9 Motor 132.9:

Sensor de O2 después del sensor CAT;

O2 antes de CAT;

Solenoide de sincronización del árbol de levas ajustable;

Válvula de cierre de aire externo;

Válvula de cierre del tanque de carbón activado;

Válvula de inversión EGR (con motor 132.910);

Válvula de ventilación del tanque;

Válvula reguladora de presión (para motor 132.930);

Motor 780.009:

Accionamiento eléctrico y de alto voltaje

motor del ventilador del cargador;

Motor 660.9:

Unidad de control CDI.

7.5
10 Motor 132.9:

Sensor de O2 aguas arriba de CAT;

Válvula de desvío de la bomba de inyección de aire secundaria;

Cilindro 1 Válvula de inyección de combustible;

Cilindro 2 Válvula de inyección de combustible;

Cilindro 3 Válvula de inyección de combustible;

Motor 780.009:

Accionamiento eléctrico y bomba de refrigerante

cargador de alto voltaje;

Bomba de refrigerante para el sistema de refrigeración de la batería;

Motor 660.9:

Sensor de flujo de aire masivo de lámina caliente;

Sensor de O2 delante de la centralita CAT CDI;

Válvula de conmutación de salida de incandescencia EGR.

15
11 Unidad de control ESP 25
12 Cuadro de instrumentos, instrumentos adicionales;

Sensor de microondas;

Sensor de lluvia / sensor de luz;

Sirena de alarma con sensor de inclinación;

Luces de señal de giro a la izquierda,

Relé de luz de freno;

Luces de señal de giro a la derecha,

relé de luz de freno;

Relé del calentador de espejos;

Conductor manual automático

Caja de cambios TPM [RDK];

Controlador combinado;

Interruptor de cabina;

Conector de enlace de datos;

Controlador de arranque-alternador;

Receptor de control remoto

Radio STH (motor 780.009);

Relé de luz antiniebla trasera.

10
13 Fusible de repuesto 15
14 Compresor de refrigerante

Cargue el motor del ventilador de aire

15
15 Radio inteligente 9;

Radio inteligente 10;

Lámpara interior delantera;

Relé de techo blando;

Relé ABIERTO.

15
16 Motor 132.9:

Bomba de combustible con sensor de manómetro

nivel de combustible ME-SFI [ME];

Motor 660.9:

Bomba de combustible con sensor indicador de nivel de combustible;

Unidad de control CDI;

Motor 780.009:

Relé del motor del ventilador 1.

15
17 Motor del limpiaparabrisas de la puerta trasera 15
18 Grupo de instrumentos del sensor de guiñada paraaceleración lateral y longitudinal;

Sensor de ocupación de asiento;

Unidad de corte automático de almohadas

aire (asiento para niños);

ESP;

Unidad de control de dirección asistida;

Cinturones de seguridad.

10
19 Motor 132.9:

ME-SFI [ME] Unidad de control;

Unidad manual automatizada

control de la caja de cambios;

Conector de enlace de datos;

Unidad de control TPM [RDK];

Unidad de control de arranque y alternador;

Motor 780.009:

Conector de enlace de datos;

Motor 660.9:

Unidad de control CDI;

Unidad manual automatizada

control de la caja de cambios;

Conector de enlace de datos.

7.5
20 Radio inteligente 9;

Radio inteligente 10;

Controlador de calefacción / aire acondicionado;

Controlador del calentador del asiento delantero (SIH);

Interruptor de limpiaparabrisas derecho;

Interruptor de ajuste del espejo exterior;

Retrovisores exteriores calefactables y eléctricamente ajustables.

10
21 Toma interna
15
22 Luz de cruce izquierda 7.5
23 Luz de cruce derecha 7.5
24 Motor 132.9:

Unidad de control electrónico del módulo

palanca de cambios;

Motor   132.9, 660.9, 780.009:

Relé de luz antiniebla trasera;

Interruptor de luz de parada.

15
25 Luz de carretera derecha 7.5
26 Luz de carretera izquierda 7.5
27 Motor 132.9:

Unidad de control ME-SFI [ME].

7.5
28 Ventana trasera con calefacción 40
29 Relé ABRIR techo blando (apertura);

Relé CIERRE capota.

30
30 Motor 132,9, 660,9:

Unidad de control de la caja de cambios manual automática;

Motor 780.009:

Batería y motor de alto voltaje

ventilador interno.

40
31 Bocina;

Motor CL de puerta derecha;

Puerta delantera izquierda Cierre centralizado;

Motor CL de puerta trasera [ZV];

Tapa de llenado de combustible Motor CL [ZV];

Interruptor de bocina.

20
R1 Motor 132,9, 660,9:

Relé del calefactor de espejos.

7.5
R2 Motor 132.9:

Interruptor de luz de parada.

7.5
R3 Vacío
R4 Motor 780.009:

Relé del calefactor de espejos.

7.5
R5 Motor 780.009:

Unidad de control del cargador de alto voltaje;

Unidad de control externa para comunicación con el enchufe.

7.5
R6 Motor 780.009:

Unidad de control de vehículos eléctricos EVCM

15
Motor 132,9, 660,9:

Relé de luz de marcha atrás;

Relé de luz de freno.

10
R7 de 2.9.10; motor 132,9:

Lámpara interior delantera;

Motor 660.9:

Lámpara interior delantera.

Motor 780.009:

Unidad de control de motor eléctrico EDCM

10
R8 de 2.9.10; Motor 132.9:

Amplificador de sistema de sonido;

Motor 660.9:

Amplificador de sistema de sonido.

20
Motor 780.009:

Unidad de control del divisor de alto voltaje PDU

7.5
R9 Motor 132,9, 660,9:

Unidad de control de calefacción

asiento delantero (SIH)

25
Motor 780.009:

Controlador de bomba de vacío de refuerzo de freno.

25

Marcha atrás

Smart ForTwo 451 – diagrama de la caja de fusibles – tablero (trasero)
Número Descripción
Amperios [A]
32 Vacío
33 Interruptor de encendido / arranque 50
34 Unidad de control ESP 40
35 Unidad de control de dirección asistida 30

Relé

Smart ForTwo 451 – diagrama de caja de fusibles – relé
Número Relé
A Relé de luz de freno / señal de giro a la izquierda

Relé de soporte del calentador de batería

alto voltaje (solo vehículos ECE).

B Relé de luz de freno / señal de giro a la derecha;

Relé del motor del ventilador del radiador

(solo vehículos ECE);

Relé de la bomba de combustible.

C. Relé del calentador de espejos;

Relé de luz antiniebla trasera.

K57 Relé de soporte de calefactorbatería de alto voltaje.
K59 Relé del motor del ventilador del radiador
Smart ForTwo 451 – diagrama de caja de fusibles – relé
Número Relé
K61 Relé del motor del ventilador 1
K62 Relé del motor del ventilador 2

Smart ForTwo 451 – diagrama de caja de fusibles – relé
Número Descripción
Amperios [A]
F36 Motor 132.9:

Bomba de inyección de aire secundaria

50
F58 Motor 780.009:

Unidad de control de motor eléctrico EDCM

60
Motor 132.9:

Alternador de arranque

200
F91 Unidad de control SAM 100
