Suzuki Vitara (2016-2019…) – Caja de fusibles
Suzuki Vitara (2016-2019…) – diagrama de la caja de fusibles
Año de fabricación: 2016, 2017, 2018, 2019.
Se utiliza información del manual del propietario de 2016. La ubicación y la función de los fusibles en coches fabricados en otras épocas pueden ser diferentes.
Fusibles del encendedor de cigarrillos (toma de corriente) en Suzuki Escudo Están los fusibles #28 «ACC2» y #35 «ACC3» en la caja de fusibles del salpicadero.
Caja de fusibles en el habitáculo
Ubicación de la caja de fusibles
Se encuentra debajo del salpicadero (lado izquierdo).

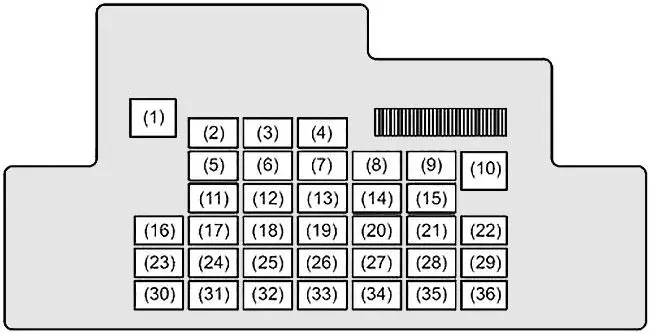

Diagrama de la caja de fusibles
Asignación de fusibles en el cuadro de instrumentos
| No. | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| 1 | – | – | No se utiliza |
| 2 | A-STOP | 10 A | Parada al ralentí |
| 3 | A-STOP | 10 A | Iluminación interior |
| 4 | RADIO | 15A | Radio |
| 5 | P/WT | 20A | Función de temporizador del elevalunas |
| 6 | S/N | 20A | No se utiliza |
| 7 | HAZ | 10 A | Luces de emergencia |
| 8 | BOCINA | 15A | Bocina |
| 9 | 4X4 | 15A | 4X4 |
| 10 | COLA | 10 A | Piloto trasero |
| 11 | STL | 15A | Bloqueo del volante |
| 12 | DRL | 10 A | No se utiliza |
| 13 | BCM | 7,5A | BCM |
| 14 | STOP | 10 A | Luz de freno |
| 15 | RR FOG | 7,5A | No se utiliza |
| 16 | D/L | 20A | Cerradura de puerta |
| 17 | DEF RR | 20A | Luz antiniebla trasera |
| 18 | MR HTP | 10 A | Calefactor de espejo |
| 19 | BOBINA IG | 15A | Bobina de encendido |
| 20 | A/B | 10 A | Airbag |
| 21 | – | – | No se utiliza |
| 22 | CRUCERO | 7,5A | Control de crucero |
| 23 | SIG ST | 7,5A | Inicio |
| 24 | ABS | 10 A | ABS |
| 25 | VOLVER | 10 A | Luces de marcha atrás |
| 26 | SIG IG1 | 7,5A | Dirección asistida |
| 27 | MTR | 10 A | Contador |
| 28 | ACC2 | 15A | Toma para accesorios |
| 29 | ACC | 15A | Retrovisor |
| 30 | WIP | 15A | Limpiaparabrisas |
| 31 | RADIO2 | 15A | No se utiliza |
| 32 | SIG IG2 | 7,5A | Ventiladores |
| 33 | P/P | 30A | Elevalunas eléctricos |
| 34 | FR WIP | 30A | Motor lavaparabrisas delantero |
| 35 | ACC3 | 10 A | Toma para accesorios |
| 36 | S/H | 20A | Calefacción del asiento |
Traducción del japonés, ¡posibles inexactitudes!
Caja de fusibles en el compartimento del motor
Diagrama de la caja de fusibles
Asignación de fusibles en el compartimento del motor
| No. | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| 1 | IG1 IG2 | 7,5A | Sensor de radar |
| 2 | RDTR2 | 30A | Radiador (subordinado) |
| 3 | FR NIEBLA | 20A | Luz antiniebla delantera |
| 4 | H/L2 | 7,5A | Faro |
| 5 | H/L3 | 25A | No se utiliza |
| 6 | ABS2 | 25A | Controlador ABS/ESP |
| 7 | H/L | 25A | Faro |
| 8 | B/U | 30A | Reserva |
| 9 | DCDC2 | 30A | No se utiliza |
| 10 | IGN | 40A | Encendido |
| 11 | ABS | 40A | ABS |
| 12 | ST | 30A | Inicio |
| 13 | T/M3 | 7,5A | No se utiliza |
| 14 | F/HTR | 30A | No se utiliza |
| 15 | RDTR | 30A | Ventilador del radiador |
| 16 | T/M2 | 30A | No se utiliza |
| 17 | BOMBA T/M | 40A | No se utiliza |
| 18 | DCDC | 30A | No se utiliza |
| 19 | – | – | No se utiliza |
| 20 | FI | 20A | Inyección de combustible |
| 21 | CPRSR | 10 A | Compresor |
| 22 | T/M1 | 15A | No se utiliza |
| 23 | BLW | 30A | Ventiladores |
| 24 | – | – | No se utiliza |
| 25 | T/M5 | 15A | No se utiliza |
| 26 | SIG ST | 7,5A | Parada al ralentí |
| 27 | H/LL | 15A | Faro (izquierda) |
| 28 | H/L HI L | 15A | Luces de conducción (izquierda) |
| 29 | – | – | No se utiliza |
| 30 | – | – | No se utiliza |
| 31 | FI | 15A | No se utiliza |
| 32 | H/LR | 15A | Faro (derecha) |
| 33 | H/L HI R | 15A | Luces de conducción (derecha) |
Traducción del japonés, ¡posibles inexactitudes!
