Audi S3 (2008) – caja de fusibles

Audi S3 (2008) – Esquema de la caja de fusibles

Año de fabricación: 2008.

Fusible del encendedor (toma de corriente) en Audi S3 (2008) se encuentra en el fusible número 24 en la caja de fusibles en el tablero de instrumentos.

Tablero de instrumentos

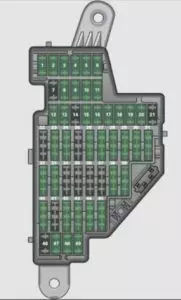

Audi S3 – esquema de fusibles – tablero de instrumentos
Número Descripción Amperios [A]
1 Componentes del motor (I), ajuste manual de luces delanteras, ajuste automático de luces, módulo de control AFS, componentes del motor (II), interruptor de luces (interruptor de iluminación / iluminación), conector de diagnóstico 10
2 Tracción en todas las ruedas, transmisión automática, módulo de control de transmisión de datos CAN (puerta), control electromecánico, transmisión automática con puerta de cambios, relé del motor, controlador del tanque de combustible, controlador del motor, control de frenos (ABS), programa electrónico de estabilidad (ESP), Control de tracción (ASRl, interruptor de luces de freno 10
3 Airbag 5
4 Aire acondicionado (sensor de presión, sensor de calidad del aire), botón de programa electrónico de estabilidad (ESP), control de tracción (ASRI, sensor de nivel de aceite (WIVl, interruptor de luz de marcha atrás, calefacción de asientos delanteros, detección de ocupación del asiento (activada en EE. UU.), navegación, apertura de puertas de garaje, oscurecimiento automático de espejos, boquillas de calefacción del parabrisas, aire acondicionado (módulo de control 5
5 Faros AFS (lado izquierdo) 5
6 Faros AFS (lado derecho) 5
7
8
9
10
11
12 Cierre centralizado (puertas delanteras) 10
13 Cierre centralizado (puertas traseras), electrónica cómoda (módulo de control) 10
14 Programa electrónico de estabilidad (ESP) (módulo de control), transmisión automática (módulo de control, transmisión automática con puerta de cambios) 10
15 Iluminación interior, lámparas de lectura 10
16 Conector de diagnóstico, sensor de lluvia, aire acondicionado (módulo de control) 10
17 Sistema de alarma antirrobo 5
18 Diagnóstico de arranque 5
19
20
21
22 Aire acondicionado (ventilador) 40
23 Parabrisas delantero del lado del conductor 30
24 Encendedor de cigarrillos 20
25 Desempañador de la ventana trasera 30
26 Toma de corriente en el maletero 20
27 Módulo de control del tanque de combustible, bomba de combustible 15
28 Parabrisas eléctrico trasero 30
29
30 Transmisión automática 20
31 Transmisión automática (bomba de vacío) 20
32
33 Techo corredizo / elevable 20
34
35
36 Soporte lumbar 10
37 Asientos delanteros calefactables 20
38 Parabrisas delantero del lado del pasajero 30
39
40 Calefacción (ventilador) 40
41 Limpiaparabrisas trasero 15
42 Limpiaparabrisas delantero (bomba de lavado) 15
43 Electrónica de confort (módulo de control) 20
44 Módulo de control de remolque 20
45 Módulo de control de remolque 15
46
47 Paquete de teléfono móvil (interfaz VDA) 5
48
49



Compartimiento del motor

Audi S3 – diagrama de la caja de fusibles – compartimento del motor

Versión (1) con 30 fusibles enchufables

Número Descripción Amperios [A]
F1
F2 Electrónica del volante 5
F3 Tensión de la batería 5
F4 Válvulas del sistema antibloqueo de frenos (ABS) 30
F5 Módulo de control de la transmisión 15
F6 Módulo del conjunto de indicadores 5
F7 Módulo de control de la transmisión 30
F8 Sistema de navegación, sistema de radio 15
25
F9 Sistema de navegación, radio digital, teléfono móvil, equipo de televisión 5
F10 Módulo de control del motor, relé principal 5
10
F11
F12 Módulo de control de transmisión de datos CAN (gateway) 5
F13 Módulo de control del motor 15
25
F14 Bobinas de encendido 20
F15 Diagnóstico del tanque, sensor de oxígeno 10
15
F16 Bomba del sistema antibloqueo de frenos (ABS) 30
F17 Bocina 15
F18 Amplificador de sonido 30
F19 Sistema de limpiaparabrisas delantero 30
F20 Válvula de regulación de volumen 20
F21 Sensor de oxígeno 10
F22 Interruptor del pedal del embrague, interruptor de luces de freno 5
F23 Relés del motor, componentes del motor 5
10
15
F24 Componentes del motor 10
F25 Iluminación del lado derecho (control eléctrico) 30
F26 Iluminación del lado izquierdo (control eléctrico) 30
F27 Bomba de aire secundario 40
F28 Terminal de relé de alimentación 15 40
F29 Asignación de fusibles en la caja de fusibles izquierda (equipamiento especial) 50
F30 Terminal de relé de alimentación 75 50



Versión (2) con 54 fusibles enchufables

Número Descripción Amperios [A]
F1 Bomba del sistema antibloqueo de frenos (ABS) 30
F2 Bomba del sistema antibloqueo de frenos (ABS) 30
F3
F4 Tensión de la batería 5
F5 Bocina 15
F6 Válvula de regulación de volumen / bomba de combustible 15
F7
F8
F9 Componentes del motor 10
F10 Control del tanque de combustible, sensor de flujo de aire masivo 10
F11 Sensores de oxígeno antes del catalizador 10
F12 Sensores de oxígeno después del catalizador 10
F13 Caja de cambios automática 15
F14
F15 Bomba de retorno de agua 10
F16 Electrónica del volante 5
F17 Módulo de indicadores 5
F18 Amplificador de sonido 30
F19 Sistema de navegación, sistema de radio 15
25
F20 Sistema de navegación, radio digital, teléfono móvil, equipo de televisión 5
F21
F22
F23 Módulo de control del motor, relé principal 10
F24 Módulo de control de transmisión de datos CAN (gateway) 5
F25
F26
F27
F28 Módulo de control del motor 15
F29 Relés del motor, componentes mecánicos 5
F30
F31 Sistema de limpiaparabrisas delantero 30
F32
F33
F34
F35
F36
F37
F38 Componentes del motor 10
F39 Interruptor del pedal del embrague, interruptor de luces de freno 5
F40 Bobinas de encendido
F41
F42 Relé de alimentación del motor 5
F43 Bobinas de encendido 30
F44
F45
F46
F47 Iluminación izquierda (control eléctrico) 30
F48 Iluminación derecha (control eléctrico) 30
F49 Terminal del relé de alimentación l 15 40
F50
F51 Bomba de aire secundaria 40
F52 Terminal del relé de alimentación 75 50
F53 Asignación de fusibles en la caja de fusibles izquierda (equipamiento especial) 50
F54
