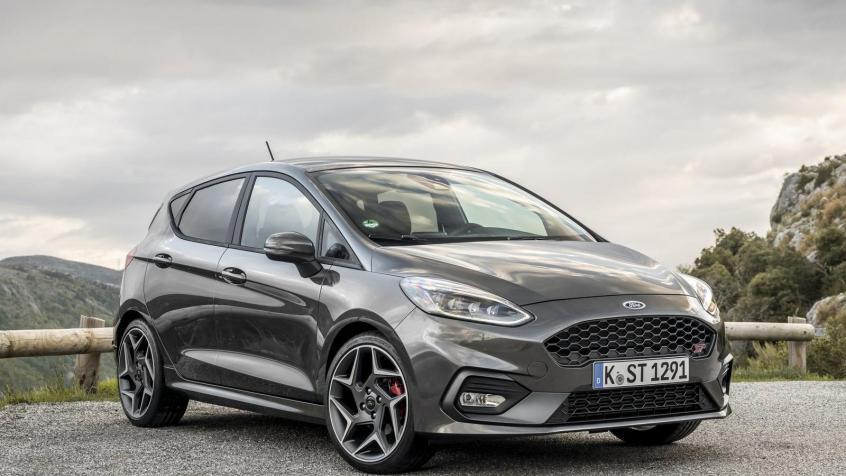

Ford Fiesta VIII (2020-2021) – caja de fusibles

Ford Fiesta – diagrama de caja de fusibles

Año de producción: 2020, 2021.

Los  fusibles del encendedor de cigarrillos (tomacorriente) en el Ford Fiesta son 83 fusibles  en la caja de fusibles en el compartimiento del motor.

localización

Caja de fusibles en el compartimento del motor



Caja de fusibles en el habitáculo
La caja de fusibles se encuentra detrás de la guantera en el lado del pasajero.

Vehículos fabricados del 14/10/2019 al 05/01/2020

Caja de fusibles en el compartimento del motor

Número Amperios [A] Descripción
1 – No utilizado.
2 60 A. Calentador de aire de admisión.
3 10 A. Toberas de lavaparabrisas con calefacción.
4 40 A. Elemento calefactor del parabrisas izquierdo.
5 – No utilizado.
6 30 A. Inicio.
7 40 A. Motor de ventilador.
8 – No utilizado.
9 60 A. Módulo de control de bujías incandescentes – Diesel.
10 – No utilizado.
11 20 A. Bloqueo de la columna de dirección.
12 10 A. Embrague de aire acondicionado.
13 – No utilizado.
14 – No utilizado.
15 – No utilizado.
16 – No utilizado.
17 5 A. Módulo de control del tren motriz.
18 10 A. Volante calefactado.
19 5 A. Dirección asistida electrónica.
20 – No utilizado.
21 – No utilizado.
22 – No utilizado.
23 – No utilizado.
24 – No utilizado.
25 10 A. Bomba de refrigerante;

Válvula de escape.
26 15 A. Válvula de drenaje de vapor de combustible;

Sensor de posición del eje en cada sincronización;

Sensor de control de presión de inyección de combustible;

Una electroválvula para controlar la geometría variable de las palas de la turbina del turbocompresor;

Válvula de derivación del enfriador de recirculación de gases de escape;

Una válvula solenoide para controlar la válvula de purga;

Sonda lambda calentada.
27 20 A. Módulo de control del tren motriz.
28 15 A. Contraventana de rejilla de entrada de aire activa;

Bomba de aceite;

Compresor de aire acondicionado;

Una válvula solenoide para controlar la válvula de purga;

Sensor de agua en combustible.
29 15 A. La bobina de encendido;

Condensador de supresión de ruido.
30 10 A. Válvula de alivio de presión del sistema de A / C.
31 – No utilizado.
32 30 A. Módulo de control de sistemas de carrocería.
33 10 A. Sistema de vigilancia de puntos ciegos;

Módulo de control de crucero;

Cámara de ayuda al aparcamiento delantera;

Cámara trasera de ayuda al aparcamiento;

Módulo de control de ayuda al aparcamiento activo.
34 10 A. Bomba de fluido de transmisión.
35 10 A. Faros
36 5 A. Sistema de freno antibloqueo.
37 – No utilizado.
38 40 A. Motor de ventilador.
39 – No utilizado.
40 – No utilizado.
41 20 A. Asientos con calefacción.
42 – No utilizado.
43 40 A. Módulo de remolque de remolque.
44 40 A. Elemento calefactor del parabrisas derecho.
45 30 A. Módulo de puerta trasera izquierda.
46 5 A. Nivelación de faros.
47 15 A. Amplificador de audio.
48 20 A. Ventana de techo.
49 60 A. Bomba del sistema de frenos antibloqueo.
50 60 A. Ventilador de enfriamiento de alta velocidad.
51 20 A. Bomba de fluido de transmisión.
52 10 A. Conector de diagnóstico.
53 – No utilizado.
54 30 A. Módulo puerta trasera derecha.
55 30 A. Válvula del sistema de frenos antibloqueo.
56 5 A. Interruptor encendido / apagado frenos.
57 15 A. Amplificador de audio.
58 – No utilizado.
59 40 A. Módulo de control de sistemas de carrocería.
60 – No utilizado.
61 – No utilizado.
62 – No utilizado.
63 – No utilizado.
64 – No utilizado.
65 – No utilizado.
66 – No utilizado.
67 – No utilizado.
68 20 A. Bomba de combustible.
69 20 A. Calentador de combustible – Diesel.
70 – No utilizado.
71 – No utilizado.
72 – No utilizado.
73 5 A. Sensor de lluvia.
74 30 A. Motor de limpiaparabrisas.
75 – No utilizado.
76 – No utilizado.
77 25 A. Calefacción de la luneta trasera.
78 – No utilizado.
79 20 A. Señal de sonido.
80 – No utilizado.
81 25 A. Calentador de combustible – Diesel.
82 15 A. Bomba lavaparabrisas trasero.
83 20 A. Encendedor;

Tomas de corriente auxiliares delanteras.
84 – No utilizado.
85 40 A. Ventilador de enfriamiento de baja velocidad.
86 20 A. Limpiaparabrisas trasero.
87 – No utilizado.
88 – No utilizado.
89 – No utilizado.



Caja de fusibles en el habitáculo

Número Amperios [A] Descripción
1 5 A. Un módulo de control para un sistema de seguridad complementario.
2 5 A. Sensor de temperatura y humedad interno.
3 10 A. Módulo de control de ayuda al aparcamiento activo.
4 10 A. Switch de ignición;

Botón del interruptor de encendido.
5 20 A. Cierre;Desbloqueo.
6 10 A. Ventana de techo.
7 30 A. Interruptor de espejo derecho;

Elevalunas eléctricos delanteros derechos.
8 – No utilizado.
9 5 A. Luz indicadora de desactivación del airbag del pasajero;

Espejo retrovisor interior con función de atenuación automática.
10 10 A. Conector de diagnóstico.
11 5 A. Módem telemático.
12 5 A. Módulo de control de alarma central.
13 15 A. Cerraduras para niños;

Tapa de llenado de combustible.
14 30 A. Interruptor de espejo izquierdo;

Elevalunas eléctricos delanteros en el lado izquierdo.
15 15 A. No utilizado;

Volante calefactado;

Módulo de control de faros.
16 – No utilizado.
17 15 A. Control de voz;

Visualización de información y sistema de electrónica de consumo;

Reproductor de discos compactos.
18 – No utilizado.
19 7.5 amperios Sirena de alarma a batería.
20 10 A. Sirena del sistema de alarma.
21 7.5 amperios Sistema de calefacción, ventilación y aire acondicionado.
22 7.5 amperios Módulo de volante;

Combinación de instrumentos;

Conector de diagnóstico.
23 20 A. Equipo de audio.
24 – No utilizado.
25 – No utilizado.



Vehículos fabricados del 01/06/2020 al 19/04/2020

Caja de fusibles en el compartimento del motor

Número Amperios [A] Descripción
1 – No utilizado.
2 60 A. Calentador de aire de admisión.
3 10 A. Toberas de lavaparabrisas con calefacción.
4 40 A. Elemento calefactor del parabrisas izquierdo.
5 – No utilizado.
6 30 A. Inicio.
7 40 A. Motor de ventilador.
8 – No utilizado.
9 60 A. Módulo de control de bujías incandescentes – Diesel.
10 – No utilizado.
11 20 A. Bloqueo de la columna de dirección.
12 10 A. Embrague de aire acondicionado.
13 – No utilizado.
14 – No utilizado.
15 – No utilizado.
16 – No utilizado.
17 5 A. Módulo de control del tren motriz.
18 10 A. Volante calefactado.
19 5 A. Dirección asistida electrónica.
20 – No utilizado.
21 – No utilizado.
22 – No utilizado.
23 – No utilizado.
24 – No utilizado.
25 10 A. Bomba de refrigerante;

Válvula de escape.
26 15 A. Válvula de drenaje de vapor de combustible;

El sensor de posición del árbol de levas;

Sensor de control de presión de inyección de combustible;

Una electroválvula para controlar la geometría variable de las palas de la turbina del turbocompresor;

Válvula de derivación del enfriador de recirculación de gases de escape;

Una válvula solenoide para controlar la válvula de purga;

Sonda lambda calentada.
27 20 A. Módulo de control del tren motriz.
28 15 A. Contraventana de rejilla de entrada de aire activa;

Bomba de aceite;

Compresor de aire acondicionado;

Una válvula solenoide para controlar la válvula de purga;

Sensor de agua en combustible.
29 15 A. La bobina de encendido;

Condensador de supresión de ruido.
30 10 A. Válvula de alivio de presión del sistema de A / C.
31 – No utilizado.
32 30 A. Módulo de control de sistemas de carrocería.
33 10 A. Sistema de vigilancia de puntos ciegos;

Módulo de control de crucero;

Cámara de ayuda al aparcamiento delantera;

Cámara trasera de ayuda al aparcamiento;

Módulo de control de ayuda al aparcamiento activo.
34 10 A. Bomba de fluido de transmisión.
35 10 A. Faros
36 5 A. Sistema de freno antibloqueo.
37 – No utilizado.
38 40 A. Motor de ventilador.
39 – No utilizado.
40 – No utilizado.
41 20 A. Asientos con calefacción.
42 – No utilizado.
43 40 A. Módulo de remolque de remolque.
44 40 A. Elemento calefactor del parabrisas derecho.
45 30 A. Módulo de puerta trasera izquierda.
46 5 A. Nivelación de faros.
47 15 A. Amplificador de audio.
48 20 A. Ventana de techo.
49 60 A. Bomba del sistema de frenos antibloqueo.
50 60 A. Ventilador de enfriamiento de alta velocidad.
51 20 A. Bomba de fluido de transmisión.
52 10 A. Conector de diagnóstico.
53 – No utilizado.
54 30 A. Módulo puerta trasera derecha.
55 30 A. Válvula del sistema de frenos antibloqueo.
56 5 A. Interruptor encendido / apagado frenos.
57 15 A. Amplificador de audio.
58 – No utilizado.
59 40 A. Módulo de control de sistemas de carrocería.
60 – No utilizado.
61 – No utilizado.
62 – No utilizado.
63 – No utilizado.
64 – No utilizado.
65 – No utilizado.
66 – No utilizado.
67 – No utilizado.
68 20 A. Bomba de combustible.
69 20 A. Calentador de combustible – Diesel.
70 – No utilizado.
71 – No utilizado.
72 – No utilizado.
73 5 A. Sensor de lluvia.
74 30 A. Motor de limpiaparabrisas.
75 – No utilizado.
76 – No utilizado.
77 25 A. Calefacción de la luneta trasera.
78 – No utilizado.
79 20 A. Señal de sonido.
80 – No utilizado.
81 25 A. Calentador de combustible – Diesel.
82 15 A. Bomba lavaparabrisas trasero.
83 20 A. Encendedor;

Tomas de corriente auxiliares delanteras.
84 – No utilizado.
85 40 A. Ventilador de enfriamiento de baja velocidad.
86 20 A. Limpiaparabrisas trasero.
87 – No utilizado.
88 – No utilizado.
89 – No utilizado.



Caja de fusibles en el habitáculo

Número Amperios [A] Descripción
1 5 A. Un módulo de control para un sistema de seguridad complementario.
2 5 A. Sensor de temperatura y humedad interno.
3 10 A. Módulo de control de ayuda al aparcamiento activo.
4 10 A. Switch de ignición;

Botón del interruptor de encendido.
5 20 A. Cierre;

Desbloqueo.
6 10 A. Ventana de techo.
7 30 A. Interruptor de espejo derecho;

Elevalunas eléctricos delanteros derechos.
8 – No utilizado.
9 5 A. Luz indicadora de desactivación del airbag del pasajero;

Espejo retrovisor interior con función de atenuación automática.
10 10 A. Conector de diagnóstico.
11 5 A. Módem telemático.
12 5 A. Módulo de control de alarma central.
13 15 A. Cerraduras para niños;

Tapa de llenado de combustible.
14 30 A. Interruptor de espejo izquierdo;

Elevalunas eléctricos delanteros en el lado izquierdo.
15 15 A. No utilizado;

Volante calefactado;

Módulo de control de faros.
16 – No utilizado.
17 15 A. Control de voz;

Visualización de información y sistema de electrónica de consumo;

Reproductor de discos compactos.
18 – No utilizado.
19 7.5 amperios Sirena de alarma a batería.
20 10 A. Sirena del sistema de alarma.
21 7.5 amperios Sistema de calefacción, ventilación y aire acondicionado.
22 7.5 amperios Módulo de volante;

Combinación de instrumentos;

Conector de diagnóstico.
23 20 A. Equipo de audio.
24 – No utilizado.
25 – No utilizado.



Vehículos fabricados del 20/04/2020 al 20/09/2020

Caja de fusibles en el compartimento del motor

Número Amperios [A] Descripción
1 – No utilizado.
2 60 A. Calentador de aire de admisión.
3 10 A. Toberas de lavaparabrisas con calefacción.
4 40 A. Elemento calefactor del parabrisas izquierdo.
5 – No utilizado.
6 30 A. Inicio.
7 40 A. Motor de ventilador.
8 – No utilizado.
9 60 A. Módulo de control de bujías incandescentes – Diesel.
10 – No utilizado.
11 20 A. Bloqueo de la columna de dirección.
12 10 A. Embrague de aire acondicionado.
13 – No utilizado.
14 – No utilizado.
15 – No utilizado.
16 – No utilizado.
17 5 A. Módulo de control del tren motriz.
18 10 A. Volante calefactado.
19 5 A. Dirección asistida electrónica.
20 – No utilizado.
21 – No utilizado.
22 – No utilizado.
23 – No utilizado.
24 – No utilizado.
25 10 A. Bomba de refrigerante;

Válvula de escape.
26 15 A. Válvula de drenaje de vapor de combustible;

El sensor de posición del árbol de levas;

Sensor de control de presión de inyección de combustible;

Una electroválvula para controlar la geometría variable de las palas de la turbina del turbocompresor;

Válvula de derivación del enfriador de recirculación de gases de escape;

Una válvula solenoide para controlar la válvula de purga;

Sonda lambda calentada.
27 20 A. Módulo de control del tren motriz.
28 15 A. Contraventana de rejilla de entrada de aire activa;

Bomba de aceite;

Compresor de aire acondicionado;

Una válvula solenoide para controlar la válvula de purga;

Sensor de agua en combustible.
29 15 A. La bobina de encendido;

Condensador de supresión de ruido.
30 10 A. Válvula de alivio de presión del sistema de A / C.
31 – No utilizado.
32 30 A. Módulo de control de sistemas de carrocería.
33 10 A. Sistema de vigilancia de puntos ciegos;

Módulo de control de crucero;

Cámara de ayuda al aparcamiento delantera;

Cámara trasera de ayuda al aparcamiento;

Módulo de control de ayuda al aparcamiento activo.
34 10 A. Bomba de fluido de transmisión.
35 10 A. Faros
36 5 A. Sistema de freno antibloqueo.
37 – No utilizado.
38 40 A. Motor de ventilador.
39 – No utilizado.
40 – No utilizado.
41 20 A. Asientos con calefacción.
42 – No utilizado.
43 40 A. Módulo de remolque de remolque.
44 40 A. Elemento calefactor del parabrisas derecho.
45 30 A. Módulo de puerta trasera izquierda.
46 5 A. Nivelación de faros.
47 15 A. Amplificador de audio.
48 20 A. Ventana de techo.
49 60 A. Bomba del sistema de frenos antibloqueo.
50 60 A. Ventilador de enfriamiento de alta velocidad.
51 20 A. Bomba de fluido de transmisión.
52 10 A. Conector de diagnóstico.
53 – No utilizado.
54 30 A. Módulo puerta trasera derecha.
55 30 A. Válvula del sistema de frenos antibloqueo.
56 5 A. Interruptor encendido / apagado frenos.
57 15 A. Amplificador de audio.
58 – No utilizado.
59 40 A. Módulo de control de sistemas de carrocería.
60 – No utilizado.
61 – No utilizado.
62 – No utilizado.
63 – No utilizado.
64 – No utilizado.
65 – No utilizado.
66 – No utilizado.
67 – No utilizado.
68 20 A. Bomba de combustible.
69 20 A. Calentador de combustible – Diesel.
70 – No utilizado.
71 – No utilizado.
72 – No utilizado.
73 5 A. Sensor de lluvia.
74 30 A. Motor de limpiaparabrisas.
75 – No utilizado.
76 – No utilizado.
77 25 A. Calefacción de la luneta trasera.
78 – No utilizado.
79 20 A. Señal de sonido.
80 – No utilizado.
81 25 A. Calentador de combustible – Diesel.
82 15 A. Bomba lavaparabrisas trasero.
83 20 A. Encendedor;

Tomas de corriente auxiliares delanteras.
84 – No utilizado.
85 40 A. Ventilador de enfriamiento de baja velocidad.
86 20 A. Limpiaparabrisas trasero.
87 – No utilizado.
88 – No utilizado.
89 – No utilizado.



Caja de fusibles en el habitáculo

Número Amperios [A] Descripción
1 5 A. Un módulo de control para un sistema de seguridad complementario.
2 5 A. Sensor de temperatura y humedad interno.
3 10 A. Módulo de control de ayuda al aparcamiento activo.
4 10 A. Switch de ignición;

Botón del interruptor de encendido.
5 20 A. Cierre;

Desbloqueo.
6 10 A. Ventana de techo.
7 30 A. Interruptor de espejo derecho;

Elevalunas eléctricos delanteros derechos.
8 – No utilizado.
9 5 A. Luz indicadora de desactivación del airbag del pasajero;

Espejo retrovisor interior con función de atenuación automática.
10 10 A. Conector de diagnóstico.
11 5 A. Módem telemático.
12 5 A. Módulo de control de alarma central.
13 15 A. Cerraduras para niños;

Tapa de llenado de combustible.
14 30 A. Interruptor de espejo izquierdo;

Elevalunas eléctricos delanteros en el lado izquierdo.
15 15 A. Volante calefactado;

Módulo de control de faros.
65 – No utilizado.
17 15 A. Control de voz;

Visualización de información y sistema de electrónica de consumo;

Reproductor de discos compactos.
18 – No utilizado.
19 7.5 amperios Sirena de alarma a batería.
20 10 A. Sirena del sistema de alarma.
21 7.5 amperios Sistema de calefacción, ventilación y aire acondicionado.
22 7.5 amperios Módulo de volante;

Combinación de instrumentos;

Conector de diagnóstico.
23 20 A. Equipo de audio.
24 – No utilizado.
25 – No utilizado.



Caja de fusibles en el compartimento del motor

Número Amperios [A] Descripción
1 – No utilizado.
2 60 A. Calentador de aire de admisión.
3 10 A. Boquillas de lavaparabrisas con calefacción.
4 40 A. Elemento calefactor del parabrisas izquierdo.
5 – No utilizado.
6 30 A. Inicio.
7 40 A. Motor de ventilador.
8 – No utilizado.
9 60 A. Módulo de control de bujías incandescentes – Diesel.
10 – No utilizado.
11 20 A. Bloqueo de la columna de dirección.
12 10 A. Embrague de aire acondicionado.
13 – No utilizado.
14 – No utilizado.
15 – No utilizado.
16 5 A. Alternador de arranque con correa integrada – MHEV.
17 5 A. Módulo de control del tren motriz.
18 10 A. Volante calefactado.
19 5 A. Dirección asistida electrónica.
20 7.5 amperios Módulo de control de transmisión.
21 – No utilizado.
22 – No utilizado.
23 – No utilizado.
24 – No utilizado.
25 10 A. Bomba de refrigerante;

Válvula de escape.
26 15 A. Válvula de drenaje de vapor de combustible;

El sensor de posición del árbol de levas;

Sensor de control de presión de inyección de combustible;

Una electroválvula para controlar la geometría variable de las palas de la turbina del turbocompresor;

Válvula de derivación del enfriador de recirculación de gases de escape;

Una válvula solenoide para controlar la válvula de purga;

Sonda lambda calentada.
27 20 A. Módulo de control del tren motriz.
28 15 A. Contraventana de rejilla de entrada de aire activa;

Bomba de aceite;

Compresor de aire acondicionado;

Una válvula solenoide para controlar la válvula de purga;

Sensor de agua en combustible.
29 15 A. La bobina de encendido;

Condensador de supresión de ruido.
30 10 A. Válvula de alivio de presión del sistema de A / C.
31 10 A. Módulo de control de energía de la batería – MHEV.
32 30 A. Módulo de control de sistemas de carrocería.
33 10 A. Sistema de vigilancia de puntos ciegos;

Módulo de control de crucero;

Cámara de ayuda al aparcamiento delantera;

Cámara trasera de ayuda al aparcamiento;

Módulo de control de ayuda al aparcamiento activo.
34 10 A. Bomba de fluido de transmisión.
35 10 A. Faros
36 5 A. Sistema de freno antibloqueo.
37 15 A. Cargue el ventilador de enfriamiento de aire.
38 40 A. Motor de ventilador.
39 – No utilizado.
40 10 A. Módulo de control de energía de la batería – MHEV.
41 20 A. Asientos con calefacción.
42 – No utilizado.
43 40 A. Módulo de remolque de remolque.
44 40 A. Elemento calefactor del parabrisas derecho.
45 30 A. Módulo de puerta trasera izquierda.
46 5 A. Nivelación de faros.
47 15 A. Amplificador de audio.
48 20 A. Ventana de techo.
49 60 A. Bomba del sistema de frenos antibloqueo.
50 60 A. Ventilador de enfriamiento de alta velocidad.
51 20 A. Bomba de fluido de transmisión.
52 10 A. Conector de diagnóstico.
53 – No utilizado.
54 30 A. Módulo puerta trasera derecha.
55 30 A. Válvula del sistema de frenos antibloqueo.
56 5 A. Interruptor encendido / apagado frenos.
57 15 A. Amplificador de audio.
58 – No utilizado.
59 40 A. Módulo de control de sistemas de carrocería.
60 – No utilizado.
61 – No utilizado.
62 – No utilizado.
63 – No utilizado.
64 – No utilizado.
65 – No utilizado.
66 – No utilizado.
67 – No utilizado.
68 20 A. Bomba de combustible.
69 20 A. Calentador de combustible – Diesel.
70 – No utilizado.
71 – No utilizado.
72 – No utilizado.
73 5 A. Sensor de lluvia.
74 30 A. Motor de limpiaparabrisas.
75 – No utilizado.
76 – No utilizado.
77 25 A. Calefacción de la luneta trasera.
78 – No utilizado.
79 20 A. Señal de sonido.
80 – No utilizado.
81 25 A. Calentador de combustible – Diesel.
82 15 A. Bomba lavaparabrisas trasero.
83 20 A. Encendedor;

Tomas de corriente auxiliares delanteras.
84 – No utilizado.
85 40 A. Ventilador de enfriamiento de baja velocidad.
86 20 A. Limpiaparabrisas trasero.
87 – No utilizado.
88 – No utilizado.
89 – No utilizado.



Caja de fusibles en el habitáculo

Número Amperios [A] Descripción
1 5 A. Un módulo de control para un sistema de seguridad complementario.
2 5 A. Sensor de temperatura y humedad interno.
3 10 A. Módulo de control de ayuda al aparcamiento activo.
4 10 A. Switch de ignición;

Botón del interruptor de encendido.
5 20 A. Cierre;

Desbloqueo.
6 10 A. Ventana de techo.
7 30 A. Interruptor de espejo derecho;

Elevalunas eléctricos delanteros derechos.
8 – No utilizado.
9 5 A. Luz indicadora de desactivación del airbag del pasajero;

Espejo retrovisor interior con función de atenuación automática.
10 10 A. Conector de diagnóstico.
11 5 A. Módem telemático.
12 5 A. Módulo de control de alarma central.
13 15 A. Cerraduras para niños;

Tapa de llenado de combustible.
14 30 A. Interruptor de espejo izquierdo;

Elevalunas eléctricos delanteros en el lado izquierdo.
15 15 A. Volante calefactado;

Módulo de control de faros.
16 – No utilizado.
17 15 A. Control de voz;

Visualización de información y sistema de electrónica de consumo;

Reproductor de discos compactos.
18 – No utilizado.
19 7.5 amperios Sirena de alarma a batería.
20 10 A. Sirena del sistema de alarma.
21 7.5 amperios Sistema de calefacción, ventilación y aire acondicionado.
22 7.5 amperios Módulo de volante;

Combinación de instrumentos;

Conector de diagnóstico.
23 20 A. Equipo de audio.
24 – No utilizado.
25 – No utilizado.



Vehículos fabricados entre el 15/03/2021 y el 24/10/2021

Caja de fusibles en el compartimento del motor

Número Amperios [A] Descripción
1 – No utilizado.
2 60 A. Calentador de aire de admisión.
3 10 A. Boquillas de lavaparabrisas con calefacción.
4 40 A. Elemento calefactor del parabrisas izquierdo.
5 – No utilizado.
6 30 A. Inicio.
7 40 A. Motor de ventilador.
8 – No utilizado.
9 40 A. Caja de cambios de doble embrague – Diesel.
10 – No utilizado.
11 20 A. Bloqueo de la columna de dirección.
12 10 A. Embrague de aire acondicionado.
13 – No utilizado.
14 – No utilizado.
15 – No utilizado.
16 5 A. Alternador de arranque con correa integrada – MHEV.
17 5 A. Módulo de control del tren motriz.
18 10 A. Volante calefactado.
19 5 A. Dirección asistida electrónica.
20 7.5 amperios Módulo de control de transmisión.
21 – No utilizado.
22 – No utilizado.
23 – No utilizado.
24 – No utilizado.
25 10 A. Bomba de refrigerante;

Válvula de escape.
26 15 A. Válvula de drenaje de vapor de combustible;

El sensor de posición del árbol de levas;

Sensor de control de presión de inyección de combustible;

Una electroválvula para controlar la geometría variable de las palas de la turbina del turbocompresor;

Válvula de derivación del enfriador de recirculación de gases de escape;

Una válvula solenoide para controlar la válvula de purga;

Sonda lambda calentada.
27 20 A. Módulo de control del tren motriz.
28 15 A. Contraventana de rejilla de entrada de aire activa;

Bomba de aceite;

Compresor de aire acondicionado;

Una válvula solenoide para controlar la válvula de purga;

Sensor de agua en combustible.
29 15 A. La bobina de encendido;

Condensador de supresión de ruido.
30 10 A. Válvula de alivio de presión del sistema de A / C.
31 10 A. Módulo de control de energía de la batería – MHEV.
32 30 A. Módulo de control de sistemas de carrocería.
33 10 A. Sistema de vigilancia de puntos ciegos;

Módulo de control de crucero;

Cámara de ayuda al aparcamiento delantera;

Cámara trasera de ayuda al aparcamiento;

Módulo de control de ayuda al aparcamiento activo.
34 10 A. Bomba de fluido de transmisión.
35 10 A. Faros
36 5 A. Sistema de freno antibloqueo.
37 15 A. Cargue el ventilador de enfriamiento de aire.
38 40 A. Motor de ventilador.
39 – No utilizado.
40 10 A. Módulo de control de energía de la batería – MHEV.
41 20 A. Asientos con calefacción.
42 – No utilizado.
43 40 A. Módulo de remolque de remolque.
44 40 A. Elemento calefactor del parabrisas derecho.
45 30 A. Módulo de puerta trasera izquierda.
46 5 A. Nivelación de faros.
47 15 A. Amplificador de audio.
48 20 A. Ventana de techo.
49 60 A. Bomba del sistema de frenos antibloqueo.
50 60 A. Ventilador de enfriamiento de alta velocidad.
51 20 A. Bomba de fluido de transmisión.
52 10 A. Conector de diagnóstico.
53 – No utilizado.
54 30 A. Módulo puerta trasera derecha.
55 30 A. Válvula del sistema de frenos antibloqueo.
56 5 A. Interruptor encendido / apagado frenos.
57 15 A. Amplificador de audio.
58 – No utilizado.
59 40 A. Módulo de control de sistemas de carrocería.
60 – No utilizado.
61 – No utilizado.
62 – No utilizado.
63 – No utilizado.
64 – No utilizado.
65 – No utilizado.
66 – No utilizado.
67 – No utilizado.
68 20 A. Bomba de combustible.
69 20 A. Calentador de combustible – Diesel.
70 – No utilizado.
71 – No utilizado.
72 – No utilizado.
73 5 A. Sensor de lluvia.
74 30 A. Motor de limpiaparabrisas.
75 – No utilizado.
76 – No utilizado.
77 25 A. Luneta trasera climatizada.
78 – No utilizado.
79 20 A. Señal de sonido.
80 – No utilizado.
81 25 A. Calentador de combustible – Diesel.
82 15 A. Bomba lavaparabrisas trasero.
83 20 A. Encendedor;

Tomas de corriente auxiliares delanteras.
84 – No utilizado.
85 40 A. Ventilador de enfriamiento de baja velocidad.
86 20 A. Limpiaparabrisas trasero.
87 – No utilizado.
88 – No utilizado.
89 – No utilizado.



Caja de fusibles en el habitáculo

Número Amperios [A] Descripción
1 5 A. Un módulo de control para un sistema de seguridad complementario.
2 5 A. Sensor de temperatura y humedad interno.
3 10 A. Módulo de control de ayuda al aparcamiento activo.
4 10 A. Switch de ignición;

Botón del interruptor de encendido.
5 20 A. Cierre;

Desbloqueo.
6 10 A. Ventana de techo.
7 30 A. Interruptor de espejo derecho;

Elevalunas eléctricos delanteros derechos.
8 – No utilizado.
9 5 A. Luz indicadora de desactivación del airbag del pasajero;

Espejo retrovisor interior con función de atenuación automática.
10 10 A. Conector de diagnóstico.
11 5 A. Módem telemático.
12 5 A. Módulo de control de alarma central.
13 15 A. Cerraduras para niños;

Tapa de llenado de combustible.
14 30 A. Interruptor de espejo izquierdo;

Elevalunas eléctricos delanteros en el lado izquierdo.
15 15 A. Volante calefactado;

Módulo de control de faros.
16 – No utilizado.
17 15 A. Control de voz;

Visualización de información y sistema de electrónica de consumo;

Reproductor de discos compactos.
18 – No utilizado.
19 7.5 amperios Sirena de alarma a batería.
20 10 A. Sirena del sistema de alarma.
21 7.5 amperios Sistema de calefacción, ventilación y aire acondicionado.
22 7.5 amperios Módulo de volante;

Combinación de instrumentos;

Conector de diagnóstico.
23 20 A. Equipo de audio.
24 – No utilizado.
25 – No utilizado.

Entradas relacionadas:

  1. Ford Fiesta (2002-2008) – caja de fusibles y relés
  2. Ford Fiesta (2022) – caja de fusibles y relés
  3. Ford Fiesta (2008-2010) – caja de fusibles y relés
  4. Ford Fiesta (2011-2017) – caja de fusibles y relés
Foto del avatar

Carlos Pesquera

Todos los artículos

¿Ha sido útil este artículo?

Haga clic en una estrella para puntuarla.

Calificación media 0 / 5. Recuento de votos: 0

¡No hay votos hasta ahora! Sé el primero en valorar este artículo.

Sin comentarios.

Deja una respuesta

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Lista de marcas

Abarth, Aixam, Alfa Romeo, Aston Martin, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, Daewoo, DAF, Dodge, DS, Ferrari, Fiat, Ford, GMC, Honda, Hummer, Hyundai, Infiniti, Isuzu, Iveco, Jaguar, Jeep, Kia, Lada, Lancia, Land Rover, Lexus, MAN, Mazda, Mercedes-Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Polestar, Porsche, RAM, Range Rover, Renault, Rover, Saab, Scania, Seat, Skoda, Smart, Subaru, Suzuki, Tesla, Toyota, Volkswagen, Volvo, Yuchai

Códigos de errores populares

Diagramas de fusibles populares
