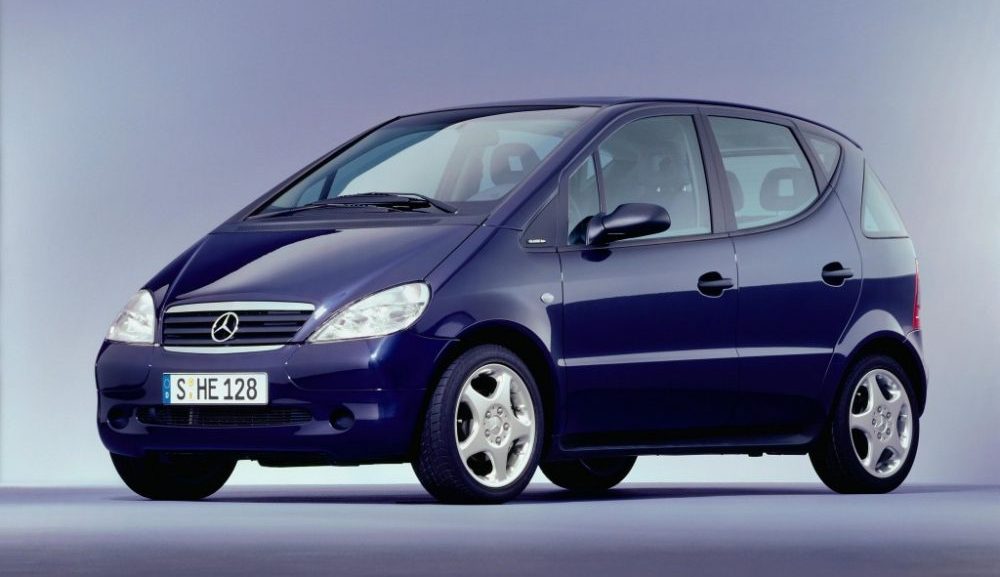

Mercedes-Benz Clase A W168 (1997-2004) – caja de fusibles
Mercedes-Benz Clase A w168 (1997-2004) – diagrama de la caja de fusibles
Año de producción: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase A w168 (1997-2004) es el fusible 12 en la caja de fusibles.
Caja de fusibles
| Numero | Descripción | Amperios [A] |
| 1 | Motor de gasolina:
Módulo de control; ISC (ajuste de la velocidad de ralentí); AGR-Ventil; Calentador lambda 1; Calentador lambda 2; Toma de diagnóstico; Control de crucero; Relé de inyección de aire secundario; Válvula de inyección de aire secundaria; La válvula de cierre. |
20 |
| Motor diesel:
Módulo de control diesel; Actuador Wastegate; Válvula del interruptor del acelerador; Válvula de presión de recirculación de gases de escape; Sensor de temperatura catalizador de tres vías. |
10 | |
| 2 | Módulo de control de motores de gasolina y diesel;
Bobinas de ignición; Válvulas de inyección; Módulo de relé FP (bobina); Acelerador electrónico; Relé de bloqueo del motor de arranque. |
25 |
| 3 | Ventilador eléctrico (refrigeración del motor);
Ventilador eléctrico (refrigeración del motor) con aire acondicionado. |
30 40 |
| 4 | Módulo de control del motor | 7.5 |
| 5 | Embrague automático | 40 |
| 6 | Módulo de relé FP (gasolina) | 30 |
| 7 | Módulo de luz | 40 |
| 8 | Relé de arranque | 30 |
| 9 | Motor del limpiaparabrisas | 40 |
| 10 | Limpiaparabrisas trasero | 20 |
| Techo laminado | 40 | |
| 11 | Interruptor combinado(control de limpiaparabrisas, interruptor de faros,
bomba de lavaparabrisas (activación)); RNS (sistema de navegación por radio). |
15 |
| 12 | Encendedor de cigarrillos;
Iluminación de la guantera; Radio; Cambiador de CD, Toma de 12V en el maletero |
30 |
| 13 | Parabrisas izquierdo oparabrisas eléctrico con limitador de fuerza.
Parabrisas derecho |
30 7,5 30 |
| 14 * | Cuadro de instrumentos (funciones de tiempo),relé de la bomba de limpieza / lavado,
teléfono móvil |
15 10 |
| 15 | Módulo de control de airbag;
Sensor ACSR (reconocimiento automático del asiento para niños); Sensor de airbag lateral; |
10 |
| 16 | Ajuste del espejo retrovisor exterior;
Calentador de espejo retrovisor exterior; Parktronic. |
15 |
| 17 | Un cuerno de fanfarria | 15 |
| 18 | Combinación de instrumentos;
Transpondedor y RFL (bloqueo de radiofrecuencia); Relé de la electrónica del motor; Relé de ventilador. |
10 |
| 19 | gancho de remolque | 25 |
| 20 | gancho de remolque | 15 |
| 21 | gancho de remolque | 15 |
| 22 | Sistema de sonido | 25 |
| 23 | Iluminación de espejo cosmético | 7.5 |
| 24 | No asignado | |
| 25 | No asignado | |
| 26 | No asignado | |
| 27 | No asignado | |
| 28 | Combinación de instrumentos
Limitador de fuerza excesiva. |
10 |
| 29 | Cerradura central;
Unidad de reconocimiento de ocupación de asientos. |
15 |
| 30 | Transpondedor DAS (Sistema de autorización de conducción), RFL (bloqueo de radiofrecuencia),
grupo de instrumentos eléctricos |
7.5 |
| 31 | Ventana trasera | 25 |
| 32 | Teléfono portátil;
Radio o RNS (sistema de navegación por radio); Cambiador de CD; Lámpara de techo frontal; Lámpara de techo trasera. |
15 |
| 33 | Parabrisas izquierdo;
Parabrisas derecho. |
30 |
| 34 | Calentador / protección contra heladas(Diesel) | 30 |
| 35 | Módulo de control ATA2x relé de luz,
Sirena |
10 |
| 36 | Asientos delanteros calefactables | 25 |
| 37 | Palanca de selección de programa VGS(control de caja de cambios totalmente integrado),
bomba de circulación de refrigerante con apoyo de calefacción (diesel) |
10 |
| 38 | Módulo de control de A / C (compresor de A / C);
Motor paso a paso de recirculación de mezcla; Ventilador de sensor interno; Boquilla de lavaparabrisas con calefacción. |
10 |
| 39 | Módulo de luz;
Lámpara de marcha atrás; Caja de cambios manual; Embrague automático; Lámpara de marcha atrás VGS (control de caja de cambios totalmente integrado) |
7.5 |
| 40 | Luz de freno izquierda, derecha y central(Señal de freno ABS);
Sensor de ángulo de dirección. |
10 |
| 41 | Módulo de control de aire acondicionado;
Toma de diagnóstico. |
10 |
| 42 | Ventana trasera izquierda;
Ventana trasera derecha. |
30 |
| 43 | ESP (Programa electrónico de estabilidad);
Interruptor de freno; Contacto de apertura. |
15 |
| 44 | Módulo de control VGS(control de caja de cambios totalmente integrado)
o embrague automático |
10 |
| 45 | Ventilador interno oventilador interno de aire acondicionado | 30 |
| 46 | Protección de fusible central | 80 |
| 47 | Bomba de dirección asistida | 60 |
| 48 | Módulo de control Preglow (diesel) | 60 |
| Inyección de aire secundario (AIR) (gasolina) | 30 | |
| * El fusible f14 se ha aumentado de 10 a 15 amperios comofusible 14 para relé bomba limpia / lavaparabrisas
al final del número de chasis 033655. El número de extremo del chasis 033654 pertenece al utilice solo un fusible de 10 A. |
||
Caja de fusibles del módulo de luz
| Numero | Descripción | Amperios [A] |
| 1 | Luz de cruce izquierda | 7.5 |
| 2 | Luz de cruce derecha | 7.5 |
| 3 | Luz de carretera izquierda;
Luz de carretera derecha; Luz indicadora de luz de carretera (Combinación de instrumentos). |
15 |
| 4 | Lámpara del lado izquierdo;
Luz trasera izquierda. |
7.5 |
| 5 | Luz del lado derecho;
Luz trasera derecha; Grupo de instrumentos 58K; Iluminación de la matrícula. |
15 |
| 6 | Luz antiniebla izquierda y derecha;
Luz antiniebla trasera izquierda. |
15 |
