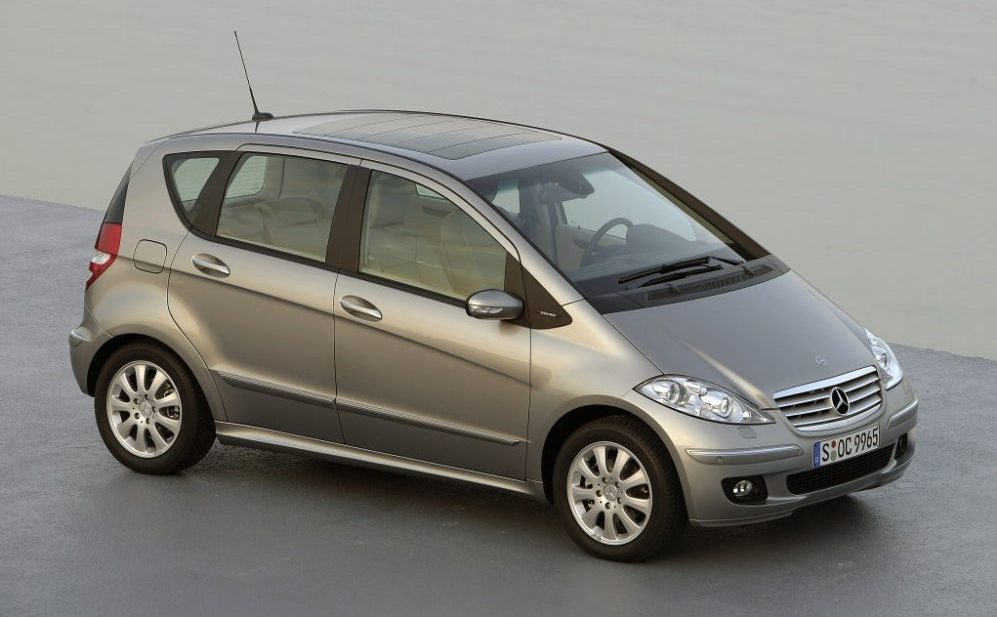

Mercedes-Benz Clase A W169 (2004-2012) – caja de fusibles
Mercedes Clase A w169 (2004-2012) – diagrama de caja de fusibles
Año de producción: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase A w169 (2004-2012) es el fusible 53 en la caja de fusibles
Caja de fusibles en el espacio para los pies del acompañante
La caja de fusibles se encuentra en el espacio para los pies del acompañante.

Numero |
Descripción |
Amperios [A] |
1 | Interruptor de luz de parada | 10 |
Válido para código (U62)
Paquete de luz y visión: Interruptor de luz de parada. |
5 | |
2 | Ventana trasera con calefacción | 25 |
3 | Unidad de control del grupo de instrumentos EIS [EZS] | 7.5 |
4 | Controlador EIS [EZS];
Unidad de control de bloqueo del volante eléctrico. |
15 |
5 | Válido sin código (580) Aire acondicionado automático y sin código (581)
Aire acondicionado automático de confort: Unidad de control y mando de CALOR; Válido para el código (580) Aire acondicionado automático: Unidad de control y servicio AAC [KLA]; Válido para el código (581) aire acondicionado automático confort: Cómoda unidad de mando y mando AAC [KLA]. |
7.5 |
6 | Cuerno izquierdo;
Cuerno derecho. |
15 |
7 | Relé de la bomba de combustible | 25 |
Válido para el modelo 169.090:
Unidad de control del convertidor DC / DC |
5 | |
8 | Unidad de control de la unidad de control suspendida | 25 |
9 | Unidad de control ESP y BAS | 40 |
10 | Mazo de cables del controlador del ventilador / conector del mazo de cables interior | 40 |
11 | Válido para motor 266:circuito de relé 87, motor | 30 |
Válido para motor 640:circuito 87 relé, motor | 40 | |
12 | Módulo de columna de dirección;Volante multifunción. | 5 |
13 | Unidad de control de la puerta delantera izquierda | 25 |
14 | Unidad de control de la puerta delantera derecha | 25 |
15 | Unidad de control ESP y BAS | 25 |
16 | Conector de enlace de datos;
Unidad de control PTS. |
10 |
17 | Interruptor de luz giratorio | 5 |
18 | Válido para caja de cambios 711, 716:
Interruptor de luz de marcha atrás; Válido para el modelo 169.090: Driver’s prężarki C BKGN; Unidad de control de monitoreo de energía; Unidad de control de la bomba de vacío 1; Unidad de control de la bomba de vacío 2. |
7.5 |
19 | Sensor de velocidad de rotación micromecánico AY | 5 |
20 | Unidad de control de sistemas de retención | 7.5 |
21 | Relé de arranque | 30 |
22 | Combinación de instrumentos | 7.5 |
23 | Calentamiento de la boquilla de pulverización | 7.5 |
Válido para el motor 640 a partir del 1.9.08:
Sensor de condensación del filtro de combustible con elemento calefactor. |
20 | |
24 | Unidad de control de dirección asistida eléctrica (ES) | 7.5 |
25 | Interruptor de luz de parada;Centralita ESP y BAS. | 7.5 |
26 | Válido para caja de cambios 722:
Unidad de control electrónica del módulo de la palanca de cambios. |
7.5 |
27 | Válido para caja de cambios 722:
Unidad de control CVT (transmisión automática continuamente variable). |
10 |
28 | Interruptor de luz giratorio | 5 |
29 | Unidad de control SAM | 30 |
30 | Circuito relé 87F | 25 |
31 | Controlador de puerta central (vehículos hasta el 30/11/05);
Interruptor de luz giratorio; Interruptor de luz automático; Sensor de luz natural; Sensor de lluvia y luz. |
5 |
32 | Válido para motor 266:
Unidad de control ME-SFI [ME]; Válido para el modelo 169.090: Unidad de control de monitoreo de energía. |
7.5 |
33 | Radio;
Unidad de radio y navegación; Unidad de mando, visualización y control COMAND (Japón). |
15 |
34 | Unidad de control de la puerta trasera izquierda | 25 |
35 | Unidad de control de la puerta trasera derecha | 25 |
36 | Punto de separación del teléfono celular;
Unidad de control de remolque. |
7.5 |
Unidad de control de remolque;
Unidad de control PTS. |
10 | |
37 | Unidad de control de sistemas de seguridad
Sensor de reconocimiento de ocupación del asiento del pasajero delantero; Asiento del pasajero delantero ocupado y sensor de reconocimiento de asiento para niños |
7.5 |
38 | Encendedor de cigarrillos delantero con iluminación de cenicero | 25 |
39 | Motor del limpiaparabrisas | 25 |
40 | Unidad de control de la unidad de control suspendida | 7.5 |
Motor de techo | 25 | |
41 | Motor del limpiaparabrisas de la compuerta levadiza | 15 |
42 | Iluminación de la guantera con interruptor;
Iluminación de espejo cosmético izquierdo y derecho; Interruptor de iluminación del espacio para los pies (paquete de autoescuela); Interruptor del monitor de operación del pedal (paquete de escuela de manejo); Punto de separación de tensión de alimentación VICS + ETC (Japón). |
7.5 |
43 | Válido para motor 266:manguito conector e del terminal 87M1. | 15 |
Válido para motor 640:
manguito conector terminal 87M1e. |
7.5 | |
Válido para el modelo 169.090:
1 unidad de control de bomba de vacío, |
20 | |
44 | Válido para motor 266:
manguito de conexión de abrazadera 87M2e, |
15 |
Válido para motor 640:
manguito conector terminal 87M2e. |
20 | |
45 | Válido para motor 640:
Unidad de control CDI; Válido para el modelo 169.090: Unidad de control de la bomba de vacío 2. |
25 |
46 | Unidad de control telefónico, (Japón);
Compensador E-net; Unidad de control de interfaz universal portátil CTeL (UPCI [UHI]). |
7.5 |
Altavoz del módulo de graves (Japón) | 25 | |
Amplificador para sistema de sonido | 40 | |
Válido para el modelo 169.090:
Unidad de control de carga. |
5 | |
47 | Centralita telefónica (Japón);
Interfaz universal portátil CTEL (UPCI [UHI]); Unidad de control Punto de separación del teléfono celular; Sistema de control por voz (VCS [SBS]); Unidad de control; Válido para el modelo 169.090: Cargador 1. |
7.5 |
48 | ATA [EDW] / protección de remolque / unidad de control de protección interior;
Señal de alarma con batería adicional; Válido para el modelo 169.090: cargador 2. |
7.5 |
49 | Panel de control superior;
Cojín del asiento delantero izquierdo con calefacción; Cojín del asiento delantero izquierdo con calefacción; Elemento calefactor del asiento delantero derecho; Calentador del asiento delantero derecho. |
25 |
50 | Cambiador de CD;
Unidad de control de interfaz multimedia; Sintonizador de televisión digital; Unidad de control de radiodifusión de audio digital; Punto de separación de suministro de tensión VICS + ETC (Japón). |
7.5 |
Para vehículos gubernamentales:
Tira de luz de techo; Manguito conector de circuito 30. |
30 | |
51 | Válido para el modelo 169.090:
Ventilador; Bomba de refrigerante de baja temperatura. |
10 |
52 | Punto de separación de tensión VICS + ETC (Japón) (vehículos hasta el 31/05/06);
Válido para el modelo 169.090: Unidad de control de accionamiento eléctrico. |
5 |
Repuesto (vehículos desde 1.6.06) | 7.5 | |
Unidad de control del sistema de llamada de emergencia (EE. UU.) (Vehículos hasta el 31/05/06) | 7.5 | |
53 | Encendedor de cigarros trasero con iluminación de cenicero
Toma interna. |
30 |
54 | Amplificador de sonido;
Altavoz del módulo de graves. |
25 |
Válido para el modelo 169.090:
Unidad de control de accionamiento eléctrico. |
5 | |
55 | Faro delantero izquierdo (bi-xenón);
Faro delantero derecho (bi-xenón). |
7.5 |
Conjunto de luz delantera izquierda (Hi-Xenon) | 10 | |
56 | reserva | 10 |
Conjunto de luz delantera derecha (Hi-Xenon) | 10 | |
57 | Toma de enganche de remolque (13 clavijas) (vehículos a partir del 1.6.05) | 15 |
Unidad de control de puerta de enlace de audio (Japón) (vehículos hasta el 31/05/05) | 25 | |
Unidad de control SDAR;
Unidad de control del sistema de llamada de emergencia (EE. UU.). |
7.5 | |
58 | Unidad de control de remolque;
Válido para el modelo 169.090: Unidad de control de la puerta del vehículo. |
25 |
59 | Unidad de control de remolque (vehículos hasta el 31/05/05)
Toma de enganche de remolque (13 polos) (vehículos a partir del 1.6.05). |
20 |
Válido para el modelo 169.090:
Unidad de control del sistema de gestión de la batería 1. |
5 | |
60 | Bloque de conectores del asiento del conductor | 20 |
61 | Bloque de conectores del asiento del pasajero delantero | 20 |
62 | Circuito 15 del relé (2) (SA: xenón, teléfono celular) | 25 |
63 | Repuesto (vehículos hasta el 31/05/05) | – |
Unidad de control de puerta de enlace de audio (Japón) (vehículos a partir del 1.6.05);
Para vehículos gubernamentales: Barra de luces de techo. |
25 | |
Unidad de control del sistema de llamada de emergencia (EE. UU.) (Vehículos a partir del 1.6.05);Unidad de control SDAR. | 7.5 | |
Válido para el modelo 169.090:
Unidad de control del sistema de gestión de la batería 2. |
5 | |
64 | Válido para motor 266:
Relé de bomba de aire. |
40 |
Válido para motor 640:
Conector del mazo de cables del motor / compartimento del motor; Etapa de salida del tiempo de combustión. |
80 | |
65 | Unidad de control de dirección asistida eléctrica (ES) | 80 |
66 | Unidad de control SAM | 60 |
67 | Circuito 15R relé (2) (SE) | 50 |
68 | Válido para motor 266.920 y motor 266.940 con caja de cambios 722:
AAC con control integrado de un motor de ventilador adicional. |
50 |
Válido para motores 640.940, 640.941, 266.960, 266.980 y para motores 266.920, 266.940 con (enganche de remolque):
AAC con control integrado de un motor de ventilador adicional. |
60 | |
69 | Relé del circuito 15R (1) | 50 |
70 | Circuito 15 relé (1) | 60 |
71 | Válido para motor 640:
Amplificador de calefacción PTC. |
150 |
72 | Manguito conector circuito 30
Unidad de control multifunción de vehículos especiales (SVMCU [MSS]) (Taxi). |
60 |

Numero |
Descripción |
Amperios [A] |
80 | Reservado para vehículos de propósito especial | 30 |
81 | Reservado para vehículos de propósito especial | 30 |
82 | Reservado para vehículos de propósito especial | 30 |
83 | Reservado para vehículos de propósito especial | 30 |
Relé | ||
A | Circuito 15R relé (2) (SA) | |
B | Relé del circuito 15R (1) | |
C. | Relevo de bocina de fanfarria | |
D | Relé de luneta trasera calentado | |
E | Relé de limpiaparabrisas etapa 1/2 | |
F. | Relé de encendido / apagado de limpiaparabrisas | |
G | Circuito 15 relé (1) | |
H. | Relé de respaldo | |
I | Relé de bomba de aire | |
K. | Relé de la bomba de combustible | |
L | Circuito motor 87 Relé | |
M | Relé de arranque | |
N | Circuito relé 87F | |
S | Circuito 15 del relé (2) (SA: xenón, teléfono celular) |
