Peugeot 408 (2010-2018) – Caja de fusibles
Peugeot 408 – Diagrama de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Fusible del encendedor (toma de corriente) en Peugeot 408 Está el fusible 9 (30A) en la caja de fusibles del habitáculo.
Compartimento del motor
Hay dos cajas de fusibles en el compartimento del motor.

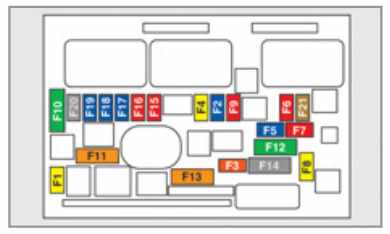

Caja principal
En el dibujo está marcado con el número 1 y está cerrado con una tapa protectora.
Descripción
- F1 – 20A Alimentación de la calculadora motorizada.
- F2 – 15A Señal acústica.
- F3 – 10A Lavaparabrisas.
- F4 – 20A Lavafaros.
- F5 – 15A Electroválvulas de purga de cánister, bomba de combustible.
- F6 – 10A Circuito del sensor de velocidad del vehículo, sistema ABS/ESC, procesador de transmisión automática.
- F7 – 10A Procesador de dirección asistida, freno.
- F8 – Interruptor de arranque 25A.
- F9 – 10A Sensor de nivel de refrigerante, control manual de faros.
- F10 – 30A Componentes del sistema de control electrónico del motor (en gasolina: bobinas de encendido, electroválvulas, sondas lambda, inyectores, componentes del sistema de calefacción, bomba de combustible, termostato electrónico).
- F11 – 40A Ventilador del aire acondicionado.
- F12 – 30A Limpiaparabrisas de baja/alta velocidad.
- F13 – 40A Alimentación de la unidad de conmutación inteligente (interruptor de encendido).
- F15 – 10A Luz de carretera derecha.
- F16 – 10A Luz de carretera izquierda.
- F17 – 15A Luz de cruce izquierda.
- F18 – 15A Baliza de buceo a la derecha.
- F19 – 15A Bobina de encendido.
- F21 – 5A Alimentación del relé del ventilador de refrigeración del motor.
Fusibles en la tapa de la batería
El fusible y la caja de fusibles se encuentran en el terminal de la batería
Descripción
| 1 | Motor eléctrico Valvetronic 30A (1,6 l THP 16V) |
| 2 | Bomba eléctrica de 30 A para cajas de cambios secuenciales |
| 3 | Reserva de 50 A |
| 4 | 100A Unidad de conmutación y sistema de protección |
| 5 | Sistema de calefacción 70A ECU (motor diesel) |
| 6 | 80A Bomba de dirección asistida eléctrica |
| 7 | Caja de cambios 15A (secuencial o automática) |
| 8 | Conector de diagnóstico 15A, luz de marcha diurna |
| 9 | 5A Contactor de freno de doble función |
| 10 | Libro |
Tipo 2
F1 15 A Transmisión automática.
F2 15 A Conector de diagnóstico.
F3 5 A Contacto con la luz de freno.
F4 5 A Boquillas calefactadas.
Habitáculo
La caja de fusibles está situada en el lado izquierdo, debajo del cuadro de instrumentos.
Descripción
- F2 30 A Sistema de bloqueo/desbloqueo.
- F3 5 A Procesador airbag/tensores, retrovisores exteriores.
- F4 10 A Contactor del pedal de embrague y contactor de doble función para freno, aire acondicionado, sensor de posición del volante, transmisión automática, sistema ESC.
- F5 30 A Ventanas de pulso delanteras.
- F6 30 A Ventanas de pulso traseras.
- F7 5 A Faros delanteros y traseros, luces individuales, luces de posición traseras, iluminación de los retrovisores en el parasol, iluminación de la guantera.
- F8 20 A Autorradio, pantalla multifunción, sistema de alarma anti-intrusión preinstalado en el mercado de accesorios.
- F9 Enchufe delantero de 12 V de 30 A, sistema de autorradio preinstalado de recambio.
- F10 15 A Transmisión automática, contactor STOP.
- F11 15 A Circuito de baja corriente del interruptor de encendido.
- F13 5 A Sistema electrónico de gestión del motor.
- F14 15 A Cuadro de instrumentos, airbags, aire acondicionado, pantalla multifunción.
- F15 30 A Sistema de bloqueo/desbloqueo.
- F17 40 A Luneta trasera y retrovisores exteriores calefactados.
