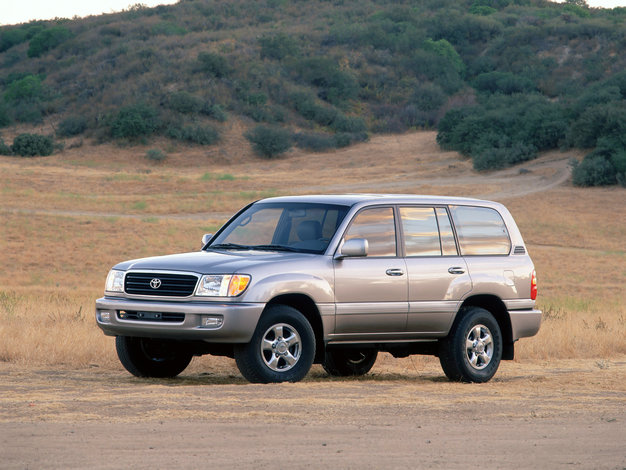

Toyota Land Cruiser 100 / J100 (1998-2002) – caja de fusibles y relés
Diagramas de cajas de fusibles y relés – Toyota Land Cruiser 100 / J100
Aplica para vehículos fabricados en los años:
1998, 1999, 2000, 2001, 2002.
El encendedor (enchufes) en el Toyota Land Cruiser 100 es proporcionado por los fusibles 3 (encendedor) y 22 (enchufes) en la caja de fusibles del tablero de instrumentos.
Compartimiento de pasajero
Volante a la izquierda
Manejo del lado derecho
Descripción
- ’98 -’03: Indicador de dirección
- ’98 -’03: Caja de fusibles ’03 -’07: Caja de fusibles de la carrocería/ECU
- ’98 -’03: ECU ABS
- ECU de inclinación y telescopio
- Ordenador con llave transpondedor
- ’98 -’03: ECU de cerradura de puerta inalámbrica
- ’98 -’03: ECUS ECU
- ’98 -’03: ECU de control de suspensión
- Amplificador de llave transpondedor
- ’98 -’03: instrumento ECU
- ECU antirrobo
- Relé automático de antena
- Motor y ECU ECT
- Relé de control de bloqueo de diferencial central
- ’98 -’03: ECU de control de bloqueo delantero/trasero o ECU de control de bloqueo trasero
- ’98 -’03: ECU de control de crucero
- ’98 -’03: Bloque de conexiones (relé MTR) ’03 -’07: Caja de fusibles
- ’98 -’03: refuerzo de calentamiento pegajoso
- ’98 -’03: Centro de ECU
- ’98 -’03: sensor de desaceleración ABS
- Conjunto del sensor del airbag central
- ’98 -’03: relé principal AHC
- ’98 -’03: RHD: Temporizador de precalentamiento
- 03-2007: Control de aire acondicionado (con sistema de navegación)
- ’03 -’07: bloque múltiple
- ’03 -’07: bloque múltiple
- ’03 -’07: bloque múltiple
- ’03 -’07: bloque múltiple
- ’03 -’07: puerta de enlace de la ECU
- ’03 -’07: ECU de control de bloqueo de cambios
- 03-2007: Control de aire acondicionado (sin sistema de navegación)
- ’03 -’07: ABS y BA y TRAC y VSC ECU
Número | Amperios [A] | Descripción |
1 | 10 | Espejo retrovisor eléctrico |
2 | 15 | sistema de bolsas de aire SRS;
Pretensores de cinturones de seguridad . |
3 | 15 | Encendedor;
Sistema de audio para automóviles; Antena de poder. |
4 | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto;
Sistema de freno antibloqueo; sistema de bolsas de aire SRS; pretensores de cinturones de seguridad ; Luz de advertencia de descarga. |
5 | 40 | Sistema de control de bloqueo de puertas;
Ventanas eléctricas; techo corredizo eléctrico; Asiento eléctrico ; Asistencia de inclinación y dirección telescópica. |
6 | 10 | Iluminación interior;
Iluminación personal. |
7 | 20 | Suspensión con control activo de altura (AHC) |
8 | 20 | Sistema de bloqueo del diferencial trasero |
9 | 15 | Indicadores y contadores;
Indicadores de recordatorio de servicio y zumbador de advertencia (excluyendo luces de advertencia de descarga, puertas abiertas y bolsas de aire SRS); luces de marcha atrás; Sistema de aire acondicionado; Transmisión automática controlada electrónicamente; Sistema de control remoto inalámbrico; Sistema de luces diurnas. |
10 | 20 | 1998-2000: limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas traseros |
10 | 25 | 2001-2002: limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero |
11 | 7.5 | Sistema de ralentí del motor |
12 | 15 | Faros antiniebla delanteros |
13 | 15 | Luces de freno;
Luz de freno montada en alto. |
14 | 30 | Sistema de aire acondicionado |
15 | 20 | Desempañante de la ventana trasera |
16 | 15 | Sistema de asistencia de inclinación y dirección telescópica;
Sistema de luces diurnas; Sistema anti-robo. |
17 | 15 | Luces traseras;
iluminación de matrícula; Luces de estacionamiento; Iluminación del tablero de instrumentos. |
18 | 15 | Suspensión con control activo de altura (AHC) |
19 | 10 | Sistema de diagnóstico a bordo |
20 | 10 | Sistema de aire acondicionado |
21 | 15 | Sistema de freno antibloqueo;
sistema de bloqueo de cambios; Asientos eléctricos; Antena de poder; Asistencia de inclinación y dirección telescópica. |
22 | 15 | Enchufes |
Relés | ||
R1 | Circuito abierto (bomba de combustible (C/OPN)) | |
R2 | Bomba de combustible (COMBUSTIBLE / PMP) | |
R3 | (D / L (L)) | |
R4 | (SPIL/VLV) | |
R5 | Arrancador (ST/CORTE) | |
R6 | (D / L (U)) | |
R7 | Luz antiniebla delantera (FR FOG) | |
R8 | – | |
R9 | Desempañador de luneta trasera (DEFOG) | |
R10 | Ventanas eléctricas;
Techo corredizo eléctrico |
|
R11 | Calefactor trasero (RR HTR) | |
R12 | Iluminación interior (DOMO) | |
R13 | Luces traseras (COLA) |
Artículos adicionales
Descripción
- ECU de control del techo corredizo
- RHD: espejo de control remoto ECU
- Amplificador estéreo de componentes
- Amplificador de aire acondicionado
- Relé del radiador trasero
- Tipo de portón trasero: Relé de limpiaparabrisas trasero
- Relé de enganche de remolque
- Relé convertidor de remolque
- ECU de control de la bomba de combustible
- Relé de selección de bomba de combustible
- Bomba de combustible adicional forzando el relé de viaje
- ’03 -’07: ECU de la cámara de TV
- ’03 -’07: navegación ECU
- Relé del calentador trasero
- Conjunto de válvula de control
- LHD: ECU de espejo de control remoto
- Tipo de giro: Relé de limpiaparabrisas trasero derecho
- Tipo de oscilación: relé de limpiaparabrisas trasero izquierdo
Compartimiento del motor
ubicación
Descripción
- Controlador de inyector (EDU)
- Relé del cabrestante principal
- La luz de la bujía es incandescente
- Caja de fusibles
- Bloque de enlace fusible
- Mando faro izquierdo
- Relé de calentador pegajoso
- Relé de corte de temperatura del agua
- Relé ventilador condensador A/C
- Relé de control de limpieza de faros
- ECU de control del faro derecho
- Bloque de enlace fusible (área fría)
- Relé de luces de circulación diurna n.º 3
- Relé del calentador de entrada
Número | Amperios [A] | Descripción |
1 | 20 | Sistema de arranque;
Indicadores de dirección; luces intermitentes de emergencia; Todos los elementos de los fusibles «CIGAR», «ECU-IG», «MIRR», «SRS». |
2 | 20 | Sistema de aire acondicionado |
3 | 10 | Calentador PTC |
4 | 15 | Calefactores de asiento |
5 | 20 | Calentador de combustible |
6 | 15 | Calefacción del espejo retrovisor exterior |
7 | 20 | Limpiador de faros |
8 | 20 | ventilador de refrigeración eléctrico |
9 | 20 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto;
Sistema de control de emisiones; Bomba de combustible. |
9 | 20 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto |
10 | 10 | bocina |
11 | 15 | Sistema de control electrónico del acelerador |
12 | 20 | sistema de audio del coche |
13 | 15 | Luces de emergencia;
Indicadores de dirección. |
14 | 30 | Sistema de arranque;
Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto; Todos los componentes en el fusible «IGN». |
15 | 20 | Sistema de control de cerradura de puerta eléctrica;
Ventanas eléctricas; Limpiaparabrisas y lavaparabrisas trasero; Sistema de entrada iluminado; Sistema de control remoto inalámbrico; Espejos retrovisores eléctricos; Indicadores y contadores; Sistema de aire acondicionado; Sistema de control automático de iluminación; Sistema antirrobo. |
16 | 20 | Faro izquierdo (luz alta) |
17 | 20 | Faro derecho (luz alta) |
18 | 10 | Faro izquierdo (luz de cruce);
Faros antiniebla delanteros. |
19 | 10 | Faro derecho (luz de cruce) |
20 | 40 | 1998-1999: sistema de frenos antibloqueo |
20 | 50 | 2000-2003: sistema de frenos antibloqueo |
21 | 50 | Suspensión con control activo de altura (AHC) |
22 | 50 | Fusible «SALIDA PRW» |
23 | 80 | Cargando sistema;
Todos los ítems en «AM1 NO. 2», «INDICADOR», «ESPICADORA». |
24 | 60 | Sistema de aire acondicionado |
25 | 80 | Sistema de encendido del motor |
26 | 40 | Sistema de prevención de bloqueo de ruedas |
27 | 30 | sistema de arranque |
Relé | ||
R1 | Embrague del compresor de aire acondicionado (MG CLT) | |
R2 | Desempañador de espejo retrovisor exterior (MIR HTR) | |
R3 | Accesorios (ACC) | |
R4 | Suspensión con control activo de altura (AHC) | |
R5 | Encendido (IG1 NO.1) | |
R6 | Encendido (IG1 NO.2) | |
R7 | Sistema de frenos antibloqueo (ABS SOL) | |
R8 | Unidad de control del motor (EFI) Unidad de control del motor (ECD) | |
R9 | bocina | |
R10 | Resistor | |
R11 | Inicio | |
R12 | Sistema de frenos antibloqueo (ABS MTR2) | |
R13 | Faro (CABEZA) | |
R14 | Sistema de frenos antibloqueo (ABS MTR1) |
Relés
Descripción
R1 | Sistema de refrigeración |
R2 | Embrague del compresor de aire acondicionado (MG CLT) |
R3 | Ventilador de refrigeración eléctrico (VENTILADOR CDS) |
R4 | bocina |
R5 | Faro (CABEZA) |
R6 | Luz alta (HEAD HI) |
R7 | Desempañador de espejo retrovisor exterior (MIR HTR) |
R8 | Calefactor trasero (RR HTR) |
R9 | Tablero de instrumentos (PANEL) |
R10 | Luz antiniebla delantera (FR FOG) |
R11 | Encendido (IG No.1) |
R12 | Luces traseras (COLA) |
Bloque de enlace fusible
Número | Amperios [A] | Descripción |
1 | 100 | Todos los elementos de «ECU-B», «FR MGŁA», «ODFOG», «AHC-B», «TAIL», «STOP», «DOME», «POWER», «OBD», «RR AC» y » Fusibles RR HTR « |
2 | 140 | Todos los elementos en los fusibles «J/B NO.2», «MIR HTR», «AM1 NO.1», «ACC», «CDS FAN», «HTR» y «ABS NO.1» |
3 | 100 | Fusibles «ECU-B», «FR FOG», «DEFOG», «AHC-B», «OBD», «TAIL», «STOP», «DOME \ TOWER», «RR AC», «RR HTR» |
4 | 7.5 | Cargando sistema |
