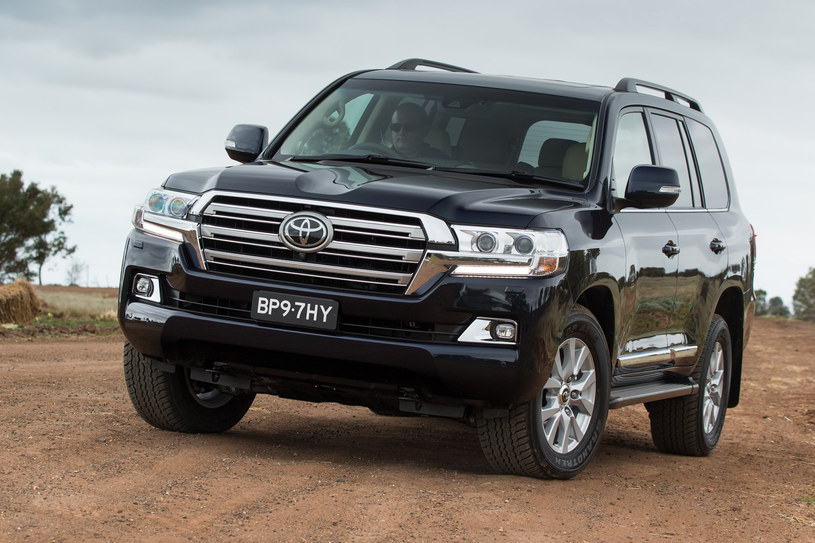

Toyota Land Cruiser 200 / J200 / V8 (2014-2018) – caja de fusibles y relés
Diagramas de cajas de fusibles y relés – Toyota Land Cruiser 200 / J200 / V8
Aplica para vehículos fabricados en los años:
2014, 2015, 2016, 2017, 2018.
Caja de fusibles del habitáculo nº 1 (izquierda)
La caja de fusibles se encuentra debajo del tablero de instrumentos (lado izquierdo), debajo de la tapa.
| Número | Amperios [A] | Descripción |
| 1 | 15 | Encendedor |
| 2 | 10 | Luces de marcha atrás, remolque |
| 3 | 7.5 | Sistema de audio;
Ensamblaje de múltiples pantallas; puerta de enlace ECU; ECU del cuerpo principal; ECU del espejo; Entretenimiento en el asiento trasero ; Sistema de llave inteligente ; Reloj. |
| 4 | 10 | Tracción en las cuatro ruedas;
Cenicero; Encendedor; controlador de freno; Enfriamiento; control de crucero; Bloqueo de diferencial central; montaje de varias pantallas; Asiento calefactable ; Sistema de aire acondicionado; iluminación de la guantera; Luces de emergencia; Sistema de audio; interruptor de limpieza de faros; Inversor; Sistema de memoria del puesto de conducción; Interruptores de espejo retrovisor exterior; Módulo superior; sensor de inclinación del airbag de cortina; interruptor de palanca de cambios; interruptores de control; interruptor VSC APAGADO; Interruptor de consola. |
| 5 | 10 | Sistema de aire acondicionado;
Calentador; Módulo superior; ABS; CVS; sensor de giro; sensor de guiñada y G; Controlador de ECU principal; Luces de freno; techo corredizo; Reloj; espejo CE. |
| 6 | 5 | sin circuito |
| 7 | 10 | Enfriador;
Abanico condensador; Compresor de radiador; Desempañadores de luneta trasera y espejo retrovisor; Sistema de aire acondicionado. |
| 8 | 15 | Luces traseras;
lámparas de matrícula; faros antiniebla delanteros; Luces de posición laterales delanteras; luces de posición en la parte trasera; Luces de estacionamiento. |
| 9 | 30 | Limpiaparabrisas |
| 10 | 20 | Limpiaparabrisas |
| 11 | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | 20 | 4×4 |
| 13 | 5 | Alternador;
Asiento calefactable ; Descongelador de limpiaparabrisas; cinturón de seguridad delantero ; Luz intermitente de emergencia; Inversor; Interruptor de palanca de cambios. |
| 14 | 5 | ABS;
CVS; Sistema de dirección basculante y telescópico; puerta de enlace ECU; sistema de bloqueo de cambios; control de crucero; cinturón de seguridad pre-colisión ; Lavafaros; Ensamblaje de múltiples pantallas; Sistema de memoria del puesto de conducción; Sistema de bloqueo eléctrico de puertas. |
| 15 | 25 | techo corredizo |
| 16 | 20 | Ventanas eléctricas |
| 17 | 15 | espejo de la ECU;
Espejo retrovisor exterior – antivaho. |
| 18 | 20 | Ventanas eléctricas |
| 19 | 20 | Ventanas eléctricas |
| 20 | 20 | Ventanas eléctricas |
| 21 | 7.5 | sin circuito |
| 22 | 7.5 | Sistema de aire acondicionado |
| 23 | 5 | sin circuito |
| 24 | 15 | Control basculante y telescópico |
| 25 | 30 | Asiento eléctrico |
| 26 | 15 | Toma de corriente |
| 27 | 7.5 | Diagnóstico a bordo |
| 28 | 30 | Cinturón de seguridad precolisión |
| 29 | 25 | El cuerpo principal de la ECU |
| 30 | 30 | Asiento eléctrico |
| 31 | 15 | Inversor |
Caja de fusibles del habitáculo n° 2 (derecha)
Se encuentra debajo del tablero (lado derecho) debajo de la cubierta.
| Número | Amperios [A] | Descripción |
| 1 | 30 | sin circuito |
| 2 | 30 | sin circuito |
| 3 | 30 | sin circuito |
| 4 | 30 | sin circuito |
| 5 | 15 | sin circuito |
| 6 | 20 | sin circuito |
| 7 | 5 | Multimedia |
| 8 | 7.5 | Remolque |
| 9 | 10 | sin circuito |
| 10 | 5 | Sistema de advertencia de presión de neumáticos |
| 11 | 10 | Aficionados |
| 12 | 20 | Asiento calefactable |
| 13 | 5 | sin circuito |
| 14 | 5 | Sistema de control de crucero |
| 15 | 10 | dirección calefactada |
| 16 | 10 | Ensamblaje de múltiples pantallas |
Caja de fusibles del compartimiento del motor
Hay dos bloques de fusibles, a la izquierda y a la derecha del compartimiento del motor.
| Número | Amperios [A] | Descripción |
| 1 | 15 | calentador de aire acondicionado |
| 2 | 10 | bocina |
| 3 | 25 | EFI;
calentador de aire acondicionado; Bomba de combustible. |
| 4 | 30 | INY, IGN, MET |
| 5 | 50 | Controlador de soplador |
| 6 | 25 | Abanico condensador |
| 7 | 20 | Calefacción del asiento trasero |
| 8 | 7.5 | Faros antiniebla delanteros |
| 9 | 15 | Luces de freno;
Luz de freno alta; controlador de freno; ABS; CVS; Controlador de ECU principal; EFI; Remolque. |
| 10 | 25 | Calentadores de asientos y ventiladores |
| 11 | 30 | sin circuito |
| 12 | 30 | sin circuito |
| 13 | 50 | sin circuito |
| 14 | 50 | Calentador PTC |
| 15 | 50 | Calentador PTC |
| 16 | 50 | Calentador PTC |
| 17 | 50 | RH-J / B |
| 18 | 40 | Remolque |
| 19 | 40 | controlador VGRS |
| 20 | 30 | Limpiador de faros |
| 21 | 30 | Desempañante de la ventana trasera |
| 22 | 100 | SUB-R/B |
| 23 | 50 | Aire acondicionado delantero |
| 24 | 30 | sin circuito |
| 25 | 150 | LH-J / B |
| 26 | 180 | Alternador |
| 27 | 50 | AI |
| 28 | 50 | CONTROLADOR IA 2 |
| 29 | 40 | Faro, sistema de luces diurnas, HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | 50 | ABS |
| 31 | 30 | ABS |
| 32 | 30 | sistema de arranque |
| 33 | 7.5 | Caja con códigos de identificación;
Sistema de llave inteligente ; EGB. |
| 34 | 5 | El cuerpo principal de la ECU |
| 35 | 7.5 | Luces de umbral de puerta;
Módulo de techo; Luz interior trasera. |
| 36 | 5 | Sistema de memoria del puesto de conducción |
| 37 | 30 | Sistema de megafonía |
| 38 | 7.5 | Entretenimiento en el asiento trasero |
| 39 | 30 | Remolque |
| 40 | 25 | El cuerpo principal de la ECU |
| 41 | 20 | Sistema de bloqueo de dirección |
| 42 | 15 | Metro;
Intermitentes delanteros; Intermitentes laterales; Indicadores de dirección traseros; Remolque. |
| 43 | 20 | Bomba de combustible |
| 44 | 10 | EFI |
| 45 | 5 | IC-ALT |
| 46 | 30 | Sistema de megafonía |
| 47 | 10 | Sistema de navegación;
Sistema de audio; Sistema de asistencia al aparcamiento. |
| 48 | 5 | Sistema de llave inteligente ;
Módulo superior; Controles basculantes y telescópicos; Metro; Refrigerador; ECU de puerta de enlace; Sensor de control. |
| 49 | 10 | Sistema de entrada iluminado;
Reloj. |
| 50 | 15 | Luz de carretera izquierda) |
| 51 | 15 | Luz de cruce (izquierda) |
| 52 | 10 | Inyector;
Sistema de encendido. |
| 53 | 5 | Metro |
| 54 | 10 | Circuito abierto;
sistema de bolsas de aire SRS; puerta de enlace ECU; Sistema de llave inteligente ; ABS; CVS; Sistema de bloqueo de dirección; EGB. |
| 55 | 5 | Luces de circulación diurna |
| 56 | 15 | Luz alta (derecha) |
| 57 | 15 | Luz baja derecha) |
| 58 | 7.5 | Sistema de inyección de aire;
Medidor de flujo de aire. |
| 59 | 7.5 | sin circuito |
| 60 | 5 | Desempañadores de espejos retrovisores exteriores |
| 61 | 5 | Fusible de repuesto |
| 62 | 15 | Fusible de repuesto |
| 63 | 30 | Fusible de repuesto |
Diagrama de la caja de fusibles n.° 2
| Número | Amperios [A] | Descripción |
| 1 | 30 | sin circuito |
| 2 | 30 | Controlador de freno |
| 3 | 30 | sin circuito |
| 4 | 7.5 | sin circuito |
| 5 | 20 | Descongelador de limpiaparabrisas |
| 6 | 10 | ALT-CDS |
| 7 | 5 | SEGURIDAD |
| 8 | 25 | Calentadores de asientos y ventiladores |
| 9 | 10 | Calentador de bomba AI |
| 10 | 30 | Sistema de luces traseras de remolque |
| 11 | 30 | sin circuito |
