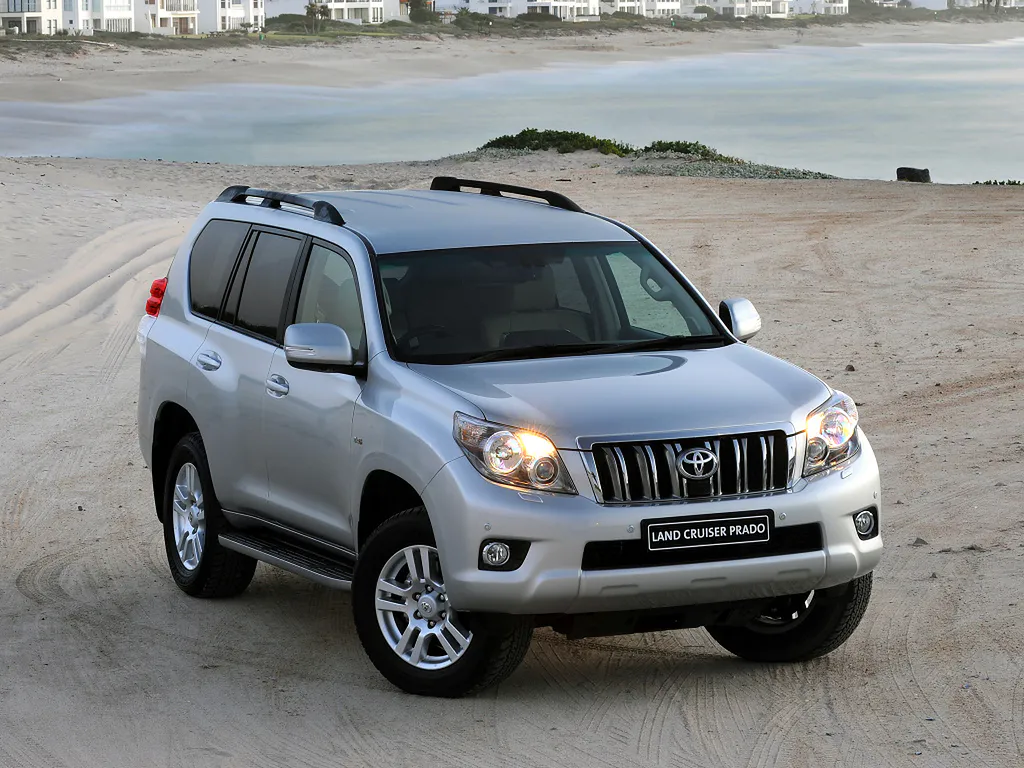

Toyota Land Cruiser Prado (J150) (2010-2018) – caja de fusibles y relés
Diagrama de la caja de fusibles y relés – Toyota Land Cruiser Prado (J150)
Aplica para vehículos nuevos en años:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Esquema de la caja de fusibles del habitáculo
El panel de fusibles está ubicado debajo del tablero del lado del conductor. Retire la cubierta.
Número | Amperios [A] | Descripción |
1 | 15 | Toma de corriente |
2 | 7.5 | Motor de espejo retrovisor exterior, ECU de carrocería, sistema de aire acondicionado, sistema de audio, sistema de navegación, sistema de asistencia de estacionamiento, interruptor de secuencia, relé de respaldo, ECU de DSS n.º 2, indicador AT, ECU de EFI, ECU de bloqueo de cambios |
3 | 10 | Luces de advertencia de peligro, sistema de audio, pantalla de información, ECU DSS # 2, sensor de asistencia de estacionamiento |
4 | 10 | Remolque |
5 | 20 | Sistema de suspensión neumática |
6 | 10 | KDSS ECU |
7 | 20 | Sistema 4WD, bloqueo de diferencial trasero |
8 | treinta | Asiento eléctrico delantero (izquierdo) |
9 | 25 | Motor de cerradura de puerta, abridor de ventana, CUERPO DE ECU |
10 | – | – |
11 | treinta | ECU PSB |
12 | 15 | Control basculante y telescópico |
13 | 15 | Faros antiniebla delanteros |
14 | – | – |
15 | 7.5 | contenido descargable 3 |
16 | 7.5 | Sistema de aire acondicionado |
17 | 7.5 | – |
18 | 25 | Ventana eléctrica trasera (izquierda) |
19 | – | – |
20 | 10 | ECU de bloqueo de cambios, ECU de VSC, sensor de giro, sensor de guiñada, interruptor de secuencia, ECU de limpiaparabrisas automático, relé de marcha atrás, calefacción del espejo exterior, dirección inclinable y telescópica, ECU de PSB, ECU de DSS n.º 1, sensor de radar delantero, ECU de dirección asistida |
21 | 7.5 | Intermitente delantero, intermitente trasero, intermitente lateral, intermitente de medidor, luz de remolque, interruptor ALT, VSC, C/C |
22 | 10 | Desempañador de luneta trasera, interruptor de calefacción de asiento , relé inversor, sistema de A/C, espejo EC, ECU de CARROCERÍA, sistema de navegación, ECU de DSS n.° 2, ECU de techo corredizo, interruptor de medidor, sensor de asistencia de estacionamiento, medidor de accesorios, ECU de asiento plegable , O/H IG, módulo D, sensor de lluvia, suspensión neumática, P / SEAT IND |
23 | – | – |
24 | 20 | Asiento calefactable |
25 | treinta | Asiento eléctrico delantero (derecho) |
26 | treinta | Parabrisas (lado del pasajero) |
27 | 10 | La ventana de energía |
28 | 25 | Parabrisas eléctrico (lado del conductor) |
29 | 25 | Ventana eléctrica trasera (derecha) |
30 | – | – |
31 | 25 | techo corredizo |
32 | treinta | Limpiaparabrisas y lavaparabrisas |
33 | 20 | Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas traseros |
34 | – | – |
35 | 10 | Caja fría |
36 | 10 | EFI ECU, C / OPN RLY, VSC ECU, Airbag ECU, Sistema inteligente de entrada y arranque, Bloqueo de dirección ECU |
37 | 7.5 | Metro |
38 | 7.5 | Interruptor de iluminación, iluminación de guantera, sistema de navegación, sistema de audio, sistema de aire acondicionado, interruptor de espejo exterior, interruptor de asiento plegable , pantalla de información, P / SEAT IND, SHIFT, COOL BOX |
39 | 10 | Luces de posición delanteras, luces traseras, luces de matrícula, remolque, luces antiniebla delanteras |
Diagrama de la caja de fusibles en el compartimiento del motor.
Presione la pestaña y retire la cubierta.
Número | Amperios [A] | Descripción |
1 | 40 | Sistema de aire acondicionado trasero |
2 | treinta | Calentador PTC |
3 | 50 | Sistema de suspensión neumática, AIR SUS №2 |
4 | 15 | Inversor |
5 | – | – |
6 | treinta | Desempañante de la ventana trasera |
7 | 7.5 | Luces antiniebla traseras |
8 | 20 | – |
9 | 25 | 1KD-FTV: calentador de combustible |
10 | 1GR -FE: Calentador de bomba de aire | |
10 | treinta | Calentador PTC |
11 | – | – |
12 | 50 | Calentador PTC |
13 | 20 | Inyector, encendido, manómetro |
14 | 10 | Cuerno |
15 | 25 | EFI ECU, EDU, ECT ECU, bomba de combustible, relé del calentador A / F, FPC, EFI №2 |
16 | 20 | Gasolina: A/F SSR |
17 | 15 | Calentamiento de espejos |
18 | 10 | 1KD-FTV: calentador VISC |
19 | – | – |
20 | treinta | Asiento plegable (izquierda) |
21 | treinta | Asiento plegable (derecha) |
22 | – | – |
23 | – | – |
24 | 10 | Sistema de aire acondicionado |
25 | – | – |
26 | 20 | Abanico condensador |
27 | 10 | Relé de luz de parada de emergencia, luces de parada, luz de parada alta, interruptor de luz de parada, ECU de VSC/ABS, remolque, sistema inteligente de entrada y arranque, ECU de ECT |
28 | – | – |
29 | 7.5 | AIRE SUS ECU |
30 | 15 | Luz alta (derecha) |
31 | 15 | Luz de carretera izquierda) |
32 | 50 | Sistema de aire acondicionado |
33 | treinta | Limpiaparabrisas y lavaparabrisas traseros |
34 | treinta | Limpiador de faros |
35 | – | – |
36 | – | – |
37 | treinta | Gasolina: MTR ARRANQUE |
40 | Diésel: ARRANQUE MTR | |
38 | 25 | Relé DIM, faros |
39 | 7.5 | alternativa |
40 | 15 | Señal de giro delantera, señal de giro trasera, señal de giro lateral, señal de giro del medidor, luz de remolque; |
41 | 25 | Motor de cerradura de puerta, abridor de ventana |
42 | 10 | Gasolina: EFI ECU |
43 | 15 | Solo modelos 1KD-FTV con depósito de combustible adicional: Bomba de combustible |
44 | – | – |
45 | treinta | Remolque |
46 | 120 | Gasolina, 1KD-FTV (RHD): Aire acondicionado, AIR SUS, limpiador de faros, calentador PTC, remolque, asiento plegable , STOP, desempañador de luneta trasera, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B , INV, RR WIP, RR WSH |
140 | 1KD-FTV (LHD): aire acondicionado, AIR SUS, lavafaros, calentador PTC, remolque, asiento plegable , STOP, desempañador de luneta trasera, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV , RR WIP, RR WSH | |
47 | 80 | Inyector, encendido, indicador, EFI, calentador de aire acondicionado, bocina |
48 | 80 | Combustible diésel: bujía incandescente |
49 | 15 | Sistema de audio, sistema de navegación, sistema de entretenimiento trasero |
50 | 7.5 | sistema de arranque |
51 | 10 | El sistema de navegación |
52 | 7.5 | 1GR -FE: Sistema de inyección de combustible multipuerto / sistema de inyección de combustible secuencial multipuerto |
53 | treinta | Sistema de megafonía |
54 | 50 | ABS, VSC |
55 | treinta | ABS, VSC |
56 | 50 | Gasolina: bomba de aire |
57 | 10 | Bocina de seguridad, sirena autoalimentada, bloqueo de ECU doble |
58 | 7.5 | sistema inteligente de entrada y arranque |
59 | 20 | Sistema de bloqueo de dirección |
60 | treinta | Remolque |
61 | 15 | limpiaparabrisas trasero |
62 | 10 | Iluminación interior, Iluminación personal, Iluminación de aseos, Iluminación de techo de puertas, Iluminación de espacios para los pies, Iluminación exterior de los pies, Módulo de techo |
63 | 10 | BODY ECU, medidor, calefacción, sensor de giro, control remoto inalámbrico , memoria de posición del asiento, control de inclinación y telescópico, pantalla múltiple, sistema inteligente de entrada y arranque, asiento plegable , refrigerador, DSS # 2 ECU, interruptor de giro, interruptor de módulo D, techo módulo |
64 | 7.5 | DSS # 1 ECU |
65 | 15 | Luz de cruce de faro (derecha), sistema de nivelación de faros |
66 | 15 | Luz de cruce (izquierda) |
67 | 10 | Bobina, inyector, encendido, ECU ECT, filtro de ruido |
68 | 10 | O2 SSR, AFM, ACIS VSV, AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY |
69 | 7.5 | DSS # 1 ECU |
70 | 15 | Limpiaparabrisas trasero |
71 | – | Fusible de repuesto |
72 | – | Fusible de repuesto |
73 | – | Fusible de repuesto |
