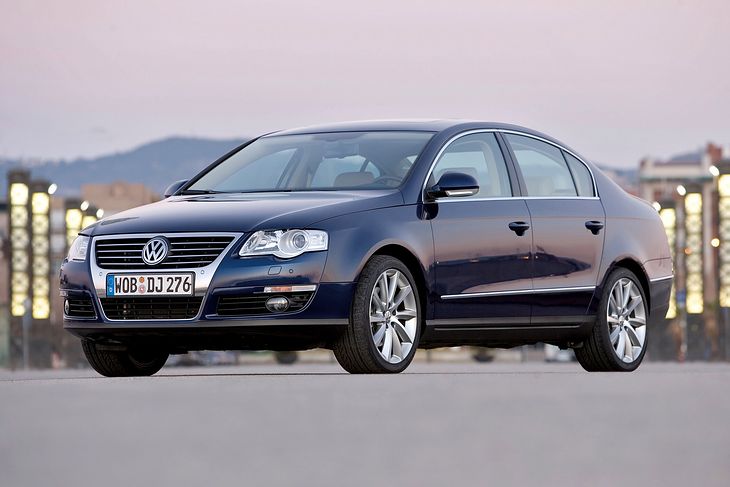

Volkswagen Passat B6 (2005-2010) – caja de fusibles

Volkswagen Passat B6 (2005-2010) – diagrama de la caja de fusibles

Año de producción:2005, 2006, 2007, 2008, 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) del Volkswagen Passat B6 (2005-2010) son los fusibles del habitáculo:

Izquierda

Tipo 1 – Dependiendo del año de fabricación, un fusible de 15 A 38 o 41 es responsable del encendedor.

Tipo 2: en esta versión, el fusible número 41, 20A es responsable del encendedor. Y para enchufes adicionales – 42 por 15A.

Leyes

El fusible número 35, 20A es responsable del encendedor de cigarrillos.

Sistema



  1. Caja de fusibles del lado del pasajero en el panel de instrumentos
  2. La caja al lado de la batería.
  3. La caja detrás de la tapicería en el maletero.
  4. Caja de fusibles del lado del conductor en el panel de instrumentos
  5. Cajas de relés
  6. Caja de fusibles y relés debajo del capó
  7. Caja de fusibles principal

Compartimiento del motor

La caja de fusibles y relés está ubicada en el lado izquierdo del compartimiento del motor y está dividida en 2 secciones: la caja de montaje y la sección de fusibles principal de alta potencia.

Tipo 1

Descripción

1 Unidad de control de caja de cambios automática 5 / 15A;

Unidad mecatrónica DSG.

2 Centralita ABS 30A
3 Unidad de control central de conveniencia 20A (hasta abril de 2006);

Unidad de control de reconocimiento de remolque (desde mayo de 2006).

4 5A Unidad de control de suministro a bordo
5 20A señal audible
6 20 A Bobinas de encendido con etapas finales
7 Regulador de presión de combustible 15A;

5A Sensor de posición del pedal de embrague.

8 Controlador del ventilador del radiador 10A;

Válvula de sincronización;

Válvula de bomba de eyección;

Válvula de charnela del colector de admisión.

9 Relé de bomba de circulación 5A
10 10A Relé de potencia 2 Motronic;

Elemento calefactor sonda lambda.

11 Unidad de control del motor 25 / 30A
12 No utilizado
13 No utilizado
14 No utilizado
15 Bomba de circulación 10A
16 5A Unidad de control de la columna de dirección
17 5A Unidad de control del cuadro de instrumentos
18 30A Amplificador, unidad de control para vehículos especiales
19 15 / 20А Unidad principal;

Unidad de control con display del sistema de navegación por radio.

20 Teléfono celular 20A;

TELEVISOR;

Satélite digital.

21 Sintonizador de TV 10A;

Sintonizador de satélite digital.

22 Unidad de control del sistema multimedia 7.5A
23 Unidad de control del ventilador del radiador 10A;

Sensor de campo magnético 5A para brújula.

24 Interfaz de diagnóstico de bus de datos 5 / 10A
25 No utilizado
26 Unidad de control del motor 10A;

Relé de potencia Motronic.

27 No utilizado
28 No utilizado
29 No utilizado
30 20A Unidad de control de calefacción auxiliar
31 Unidad de control del motor del limpiaparabrisas 30A
32 Válvula de presión de sobrealimentación 10A
33 Regulador de presión de combustible 15A;

Elemento calefactor sonda lambda.

34 No utilizado
35 20A Relé para funcionamiento del calentador auxiliar
36 No utilizado
37 No utilizado
38 No utilizado
39 No utilizado
40 No utilizado
41 No utilizado
42 No utilizado
43 No utilizado
44 Bomba de diagnóstico del sistema de combustible 10A
45 Sonda lambda 10A
46 10A Sonda lambda 1 elemento calefactor aguas abajo del catalizador
47 40A Unidad de control de potencia a bordo, luces de cruce, luces laterales
48 40A Unidad de control de potencia a bordo, luces de cruce, luces laterales
49 Unidad de control de alimentación a bordo -J519- (alimentación al terminal 15)
50 60A segundo relé de carga de batería
51 No utilizado
52 Elemento de parabrisas calefactado 60A
53 50A Unidad de control de alimentación a bordo, caja de fusibles izquierda
54 50А Motor de suministro de aire auxiliar, relé de bujías incandescentes

Relé

A1 – voltaje de suministro de los terminales del relé 30;

A2 – A4 – reserva.

Tipo 2

Descripción

1 Unidad de control del sistema multimedia 7.5A
2 Centralita ABS 30A
3 Señal de sonido 20A;

Unidad de control de suministro a bordo.

4 Unidad de control central de conveniencia 20A (hasta abril de 2006);

25A Unidad de control del sistema de reconocimiento de remolque (desde mayo de 2006).

5 5A Unidad de control de monitoreo de batería, unidad de control de energía a bordo
6 5A Unidad de control de la caja de cambios automática;

Unidad mecatrónica 15A para caja de cambios DSG.

7 15A Unidad de control con pantalla para sistemas de navegación por radio y televisión;

Unidad principal;

Unidad de control con pantalla para sistema de navegación por radio;

Estabilizador de voltaje 30A.

8 30A Unidad mecatrónica para caja de cambios DSG
9 5A Unidad de control de la columna de dirección
10 20A Relé de la bomba de combustible (solo diésel);

Unidad de control de bujías incandescentes;

Bobinas de encendido con etapa final (cilindros 1 – 4).

11 5A Unidad de control en el cuadro de instrumentos (solo vehículos con sistema Start-Stop)
12 5A Unidad de control para controlar la electrónica del teléfono móvil, antena, sintonizador de TV, satélite digital.
13 Relé de potencia Motronic 10A;

Relé de potencia cl. 30, unidad de control del motor.

14 Unidad de control del motor 25 / 30A
15 Interfaz de diagnóstico de bus de datos 5 / 10A
16 5A Relé de bomba de aire secundario;

10A Válvula de recirculación de gases de escape;

Válvula solenoide para limitar la presión de sobrealimentación;

Calentador de sonda lambda.

17 10A Válvula de cierre del depósito de combustible;

Relé de baja potencia calorífica 40A (desde noviembre de 2006).

18 Relé de calefacción 5A;

10A Bomba de circulación de refrigerante después de la parada del motor;

30A Unidad de control del sistema de calentamiento del agente reductor.

19 Amplificador 30A
20 5A Relé de bomba de combustible adicional;

Unidad de control del ventilador del radiador;

Unidad de control de bujías incandescentes;

10A Sensor de posición del pedal de embrague;

Sincronización variable de válvulas 1;

Regulador de presión de combustible 15A.

21 20A Unidad de control de calefacción auxiliar
22 Unidad de control del motor del limpiaparabrisas 30A
23 5A Sensor de campo magnético para brújula;

Controlador de bujías incandescentes;

10A Termostato de enfriamiento del motor controlado electrónicamente; a;

Controlador del ventilador del radiador;

Motor de aleta de admisión / aire;

Sonda lambda con elemento calefactor;

Distribución y distribución.

24 Unidad de control del sensor de emisión de óxido nítrico 10 / 15A;

Calentador de sonda lambda.

25 40A Unidad de control de suministro a bordo;

Luz de cruce;

Semáforos;

Dimensiones.

26 40A Unidad de control de suministro a bordo;

Luz de cruce;

Semáforos;

Dimensiones.

27 Elemento de parabrisas calefactado 60A
28 Motor de bomba de aire secundario 40 / 50A;

Unidad de control de bujías incandescentes.

29 50A Unidad de control de suministro a bordo;

Contacto relé de descarga X.

30 50A Unidad de control de suministro a bordo

Caja de fusibles principal

Fusibles de alta potencia en forma de fusibles.

Tipo 1

Descripción

1 150 / 180A – Generador
2 80A Motor eléctrico para dirección asistida eléctrica
3 Unidad de control del ventilador del radiador 50 / 80A
4 80 / 100A Fusible térmico 1 ajuste de asiento, caja de fusibles izquierda y derecha
5 Caja de fusibles derecha 80A (hasta abril de 2008);

Fusible térmico de ajuste del asiento del conductor 1.

6 Caja de fusibles izquierda y derecha 80 / 100A
7 Centralita ABS 40A

Tipo 2

Descripción

1 150A – Generador
2 80A Motor eléctrico para dirección asistida eléctrica
3 Unidad de control del ventilador del radiador 50 / 80A
4 60A Fusible térmico 1 Regulación del asiento, cajas de fusibles izquierda y derecha
5 60 / 80A Fusible térmico 1 ajuste de asiento, caja de fusibles izquierda y derecha
6 Caja de fusibles izquierda y derecha 80 / 100A
7 60А Segundo cable de carga de la batería;

100А – elemento calefactor para calentador de aire adicional;

Relé de alta potencia calorífica.

8 Centralita ABS 40A

En vehículos diésel, la unidad de control de bujías incandescentes se encuentra debajo de la caja de fusibles y relés.

Compartimiento de pasajero

Caja de fusibles del lado del conductor

Está ubicado en el borde izquierdo del panel de instrumentos.



Descripción – Tipo 1

Utilizado principalmente hasta abril de 2008.

1 Conector de diagnóstico 10A
2 5A ASR y ESP off key;

Botón AUTO HOLD.

3 Dirección asistida 5A
4 Interruptor de luz de freno 5A
5 10A Controlador de nivelación de faros, motor actuador de nivelación de faros, unidad de control de faros izquierdos
6 5A Unidad de control de reconocimiento de remolque
7 5A Unidad de control del grupo de instrumentos, interfaz de diagnóstico del bus de datos
8 5A Interruptor de cortina de la ventana trasera (hasta mayo de 2005);

Panel de control del abre-puertas de garaje (hasta mayo de 2005);

Unidad de control de la cortina trasera (hasta mayo de 2005);

Espejo retrovisor interior electrocrómico.

9 Controlador de tracción total 10A
10 Relé de potencia Motronic 5A;

Unidad de control del motor.

11 5A Tecla de registro de datos de emergencia;

Un espejo con taxímetro;

Tacógrafo.

12 Control de la puerta del conductor 10A;

Centralita puerta trasera derecha (desde mayo de 2006).

13 10A Interruptor de luz, conector de diagnóstico
14 5A Unidad de control de bloqueo electrónico de la columna de dirección
15 5A Unidad de control de potencia a bordo, luz de cortesía delantera
16 Cerradura de encendido electrónica 10A
17 10A Módulo transceptor 1 para sistema de monitoreo interior o calentador adicional;

Sensor de lluvia y luz;

Sensor de inclinación del vehículo;

Sirena de alarma.

18 No utilizado
19 No utilizado
20 No utilizado
21 No utilizado
22 Medidor de masa de aire 10A;

Relé de la bomba de combustible eléctrica 5A 2.

23 10A Resistencia calefactora para sistema de ventilación del cárter (versión para clima frío)
24 5 / 20A Interruptor para luces de marcha atrás;

Interruptor multifunción;

Unidad de control de caja de cambios automática;

Unidad mecatrónica para caja de cambios DSG.

25 Inyectores 10A (hasta noviembre de 2005);

10A Cuadro de mando para abre-puertas de garaje (hasta abril de 2006).

26 10A Interruptor de persiana de la ventana trasera (desde mayo de 2005);

Controlador de persiana enrollable trasera (desde mayo de 2005).

27 5A Relé del ventilador de aire fresco;

Centralita Climatronic.

28 20A Unidad de control de reconocimiento de remolque (desde mayo de 2006)
29 20A Controlador de reconocimiento de remolque (luz lateral trasera izquierda, luz de freno, señal de giro derecha / izquierda) (hasta abril de 2006);

Controlador de freno de estacionamiento electromecánico (desde mayo de 2006).

30 Controlador de detector de remolque 15A;

Controlador de freno de estacionamiento electromecánico (desde mayo de 2006).

31 15 / 25A Controlador de reconocimiento de remolque (hasta abril de 2006) (desde mayo de 2006);

Unidad de control de la bomba de combustible y su relé.

32 30A Unidad de control de suministro a bordo (ventana trasera con calefacción)
33 20A Control del techo corredizo
34 Bomba de combustible de refuerzo 15A
35 25 / 30A Relé para sistema de limpieza de faros;Bomba lavafaros.
36 20A Relé para funcionamiento de calefactor auxiliar (excepto vehículos con Climatronic)
37 25A Unidad de control de la calefacción del asiento delantero
38 15A Unidad de control de reconocimiento de remolque (desde mayo de 2006);

Encendedor (hasta abril de 2006), Encendedor trasero – (hasta abril de 2006).

39 Unidad de control de soplador de aire fresco 5 / 40A (Climatronic);

Unidad de control de aire acondicionado.

40 Interruptor de luz 5A
41 15A más ligero (desde mayo de 2006), encendedor trasero (desde mayo de 2006);

40A Blower y su relé (hasta abril de 2006).

42 15A Bomba y motor eléctrico para lavaparabrisas y luneta trasera
43 20A Unidad de control de calefacción auxiliar
44 20A Relé  para funcionamiento del calentador auxiliar
45 25A Toma de 12V
46 Interruptor de Walkie Talkie 5A;

Botón de arranque del motor.

47 Taxímetro 15A;

Puntos de conexión para equipos adicionales;

Lámpara de control de iluminación interior.

48 Punto de conexión del cargador de 20 A (solo para vehículos policiales a partir de mayo de 2005)
49 No utilizado



Descripción – Tipo 2

El coche se ha producido desde mayo de 2008.

1 10A Persianas enrollables en la luneta trasera
2 5A Botón de desactivación de ASR y ESP;

Botón AUTO HOLD;

Unidad ABS;

Controlador de freno de estacionamiento electromecánico.

3 Interruptor de luz 5A;

Interruptor de la luz de freno;

Sensor de temperatura y nivel de aceite del motor;

Unidad de control de dirección asistida.

4 5A Unidad de control de amortiguación electrónica;

Unidad de control de detección de remolques;

Unidad de control de iluminación adaptativa y alcance de faros;

Conector de diagnóstico.

5 10A Atenuador para interruptores e iluminación del tablero de instrumentos;

Ajuste del alcance de los faros;

Unidad de control de faro izquierdo.

6 Controlador de tracción total 10A
7 5A Unidad de control del cuadro de instrumentos;

Interfaz de diagnóstico de bus de datos.

8 10A Conductor del faro derecho;

Actuador de control de alcance del faro derecho.

9 Unidad de control de airbag 10A;

Unidad de control de reconocimiento de ocupación de asientos;

Testigo de desactivación del airbag delantero del acompañante.

10 Interruptor Tiptronic 10A;

Medidor de masa de aire;

Unidad de control de la bomba de combustible;

Unidad de control de la bomba de combustible;

Relé de potencia Motronic;

Unidad de control del motor.

11 5A Tecla de registro de datos de emergencia;

Un espejo con taxímetro;

Tacógrafo.

12 10A Unidad de control de la puerta del conductor;

Unidad de control de la puerta del acompañante.

13 Interruptor de luz 10A;

Conector de diagnóstico.

14 Sirena de alarma 10A
15  5A Unidad de control de suministro a bordo;

Lámpara de techo frontal.

16 10A Cerradura de encendido electrónica;

Unidad de control electrónica de bloqueo de la columna de dirección.

17 5A Botón de freno de estacionamiento electromecánico;

Unidad ABS.

18 10A Resistencia calefactora para sistema de ventilación del cárter (versión para clima frío)
19 7.5A Unidad de control de control de crucero adaptativo;

Unidad de control de asistencia de estacionamiento;

Unidad de control de aviso de salida de carril;

Unidad de control de ayuda al aparcamiento.

20 Panel de control del abre-puertas de garaje 5A
21 Espejo retrovisor interior electrocrómico 10A;

Interruptor de calefacción de asiento;

Sensor de alta presión;

Sensor de contaminación del aire;

Relé del ventilador de aire fresco;

Resistencia de calentamiento de las boquillas de lavado;

Unidad de control de aire acondicionado;

Relé de monitoreo de voltaje.

22 Unidad de control de freno de estacionamiento electromecánico 20A
23 15A Unidad de control de reconocimiento de remolque
24 Unidad de control de freno de estacionamiento electromecánico 20A
25 20A Unidad de control de reconocimiento de remolque
26 15A Unidad de control del sistema de control electrónico de la amortiguación
27 Relé de bomba de combustible 15 / 20A
28 10A Unidad de control de puerta trasera;

Unidad de control central del sistema Convenience.

29 25A Unidad de control de la calefacción del asiento trasero
30 20A Control del techo corredizo
31 30A  Inversor con enchufe, 12V – 230V
32 30A Unidad de control de suministro a bordo (ventana trasera con calefacción)
33 30A Relé del sistema de limpieza de faros;

Bomba lavafaros.

34 25A Unidad de control de la calefacción del asiento delantero
35 30A Control de puerta trasera
36 15A Interruptor de ajuste del soporte lumbar del asiento;

Botón de ajuste del ángulo del asiento;

Botón de ajuste del respaldo.

37 Sensor de campo magnético 10A para brújula;

Sensor de lluvia y luz;

Sensor de inclinación del vehículo;

Unidad de control de cámara de marcha atrás;

Unidad de control Climatronic;

Receptor de señal de radio para calentador de agua adicional;

Relé de monitoreo de voltaje.

38 Relé del ventilador de suministro 40A;

Unidad de control del ventilador de suministro;

Climatronic.

39 Interruptor multifunción 15A (solo para vehículos con transmisión automática de 6 velocidades);

Unidad de control de caja de cambios automática;

Interruptor de luz de marcha atrás;

Unidad mecatrónica para caja de cambios DSG.

40 15A segundo relé de carga de batería;

Bomba de lavado;

Motor del limpiaparabrisas trasero.

41 Encendedor de cigarrillos 20A
42 15A Toma de 12V
43 Controlador de calentador auxiliar 20A (solo con segunda batería)
44 Control de la puerta del conductor y del pasajero 30A
45 20А Relé para funcionamiento en modo calentador autónomo (solo en presencia de una segunda batería)
46 No utilizado
47 Transceptor telefónico 10A (solo vehículos con sistema Start-Stop)
48 5A Unidad de control en el cuadro de instrumentos (solo vehículos con sistema Start-Stop)
49 No utilizado



Caja de fusibles del lado del pasajero

Ubicado en el borde derecho del tablero.

Tipo 1

Descripción

1 5A Sensor de campo magnético para brújula (solo vehículos de mayo de 2005)
2 Controlador de freno de estacionamiento electromecánico 5A;

Controlador ABS

3 5A Sensor de campo magnético para brújula (solo vehículos hasta abril de 2006);

Controlador de asistencia de estacionamiento.

4 Unidad de control de crucero adaptativo 5A
5 10A Unidad de control de faro derecho (solo para faros con lámparas de descarga de gas)
6 Interruptor Tiptronic 5A
7 5A Unidad de control para la iluminación adaptativa y el control del alcance de los faros (solo para faros con lámparas de descarga de gas)
8 Sensor de alta presión 5A;

Sensor de nivel de aceite del motor;

Sensor de temperatura.

9 10A Testigo de desactivación del airbag del acompañante;

Unidad de control de airbag;

Unidad de control de reconocimiento de ocupación de asiento.

10 5A Unidad de control de la bomba de combustible
11 No utilizado
12 10A Unidad de control de la puerta del acompañante;

Unidad de control de la puerta trasera derecha (solo vehículos hasta abril de 2006).

13 Controlador de asistencia de estacionamiento 10A (solo vehículos hasta abril de 2006)
14 5A Unidad de control de la cámara de marcha atrás (solo vehículos a partir de noviembre de 2007)
15 Unidad de control Climatronic 5A;

Unidad de control de aire acondicionado.

16 Interruptor Tiptronic 5A
17 5A Luz de advertencia de freno de estacionamiento electromecánico;

Unidad de control ABS.

18 No utilizado
19 No utilizado
20 No utilizado
21 No utilizado
22 30A Inversor con enchufe, 12V – 230V
23 30A Control de puerta trasera
24 30A Cierrapuertas para puerta trasera izquierda (variante)
25 30A Unidad de control del cierrapuertas trasero derecho (variante)
26 No utilizado
27 25A Unidad de control de la calefacción del asiento trasero
28 15A Unidad de control de la bomba de combustible (solo vehículos hasta abril de 2006)
29 Control de la puerta del conductor y del pasajero 30A
30 20A Unidad de control de freno de estacionamiento electromecánico (solo vehículos hasta abril de 2006);

Unidad de control central del sistema de confort (solo vehículos de mayo de 2006 a octubre de 2006)

31 20A Unidad de control de freno de estacionamiento electromecánico (solo vehículos hasta abril de 2006);

15A Controlador de bomba de combustible.

32 No utilizado
33 20 A Enchufe de y 12 V (solo vehículos hasta abril de 2006)
34 15A Unidad de control de la bomba de combustible
35 Encendedor de cigarrillos 20A (solo vehículos hasta abril de 2006)
36 No utilizado
37 No utilizado
38 15 A Enchufe de 12 V (solo vehículos a partir de mayo de 2006)
39 Regulador de calefacción de asiento 10A;

Unidad de control Climatronic;

Segundo relé de carga de batería;

Calentador de chorro de lavadora.

40 5A Registrador de datos de emergencia (solo vehículos fabricados en taxi hasta mayo de 2005)
41 Taxímetro 15A;

Un espejo con taxímetro;

Lámpara de iluminación de teclas cuando la alarma está encendida;

Punto de conexión en guantera y maletero.

42 20A Punto de conexión de la guantera (solo vehículos fabricados en taxi hasta mayo de 2005)
43 5A Remoto taxis de alarma de control remoto;

Punto de conexión en guantera y maletero.

44 10A Mando a distancia con alarma antirrobo, toma 12V



Tipo 2

Utilizado desde mayo de 2008.

Descripción

1 30A Unidad de control de la tapa del maletero 2 (solo variante)
2 30A Unidad de control de la tapa del maletero (solo variante)
3 No utilizado
4 No utilizado
5 Reservado para vehículos especiales
6 Reservado para vehículos especiales
7 Reservado para vehículos especiales
8 Reservado para vehículos especiales
9 Reservado para vehículos especiales
10 No utilizado
11 No utilizado
12 No utilizado

Cajas de relés

Están ubicados debajo del tablero del lado del conductor. También hay una unidad de control de potencia a bordo.

Descripción

V1 Relé de la fuente de alimentación del terminal 15, (460)
V2 Gratis
VZ Gratis
B4 Relé para alimentar el terminal 30, (449)
B5 Relé para luneta trasera térmica, (53)
B6 Relé de doble bocina, (449)
B7 Relé de bomba de lavado doble n. ° 1 (404)
B8 Relé de bomba de lavado doble n. ° 1 (404)
B9 Relé del terminal X, (460)

Se incluye un soporte de relé adicional con la unidad de control de la fuente de alimentación de a bordo. En vehículos con calefacción de asiento, esta caja está equipada con fusibles térmicos bimetálicos para los elementos calefactores.

Descripción

  1. Relé de calefactor auxiliar, (53)
  2. Gratis
  3. Relé del ventilador de aire fresco, (404)
  4. Gratis
  5. Relé de la bomba de combustible # 2, (404)
  6. Relé del lavafaros, (53)
  7. Relé para alimentar el terminal 50, (433)
  • Una reserva
  • B – Reserva
  • C – Fusible térmico nº 1 (30 A) para regular la posición del asiento del conductor
  • D – Fusible térmico nº 2 (30 A) para regular la posición del asiento del conductor



Maletero

Descripción

1 Caja de fusibles izquierda y derecha de 30 A
2 80A Fusibles en la unidad de conmutación
3 125A Fuente de alimentación de para la unidad de conmutación
4 5A Unidad de control de suministro a bordo

Puede haber varios componentes del relé detrás de la moldura lateral en el lado izquierdo del maletero:

  • 70A – Limusina;
  • 60A – Variante.

Deja una respuesta
